街机主题玩具手持发射装置结构设计

　　这款手持造型的结构件，最初的设计需求来自街机游戏IP衍生周边的开发项目，核心应用场景覆盖线下潮玩手办陈列、游戏主题展陈道具、桌面创意摆件以及轻度互动玩具领域，区别于常规工业功能件，它在结构设计上同时兼顾了造型还原度与手持握持的人机工程要求。从实际用途来看，该结构并非具备实际发射功能的功能性器件，而是针对游戏内经典道具做的等比例实体化还原，主要用于IP衍生周边的打样验证、3D打印定制化生产以及相关主题场景的装饰配套，在潮玩开发、手办结构设计领域，这类还原类结构件的设计精度直接决定了最终成品的玩家认可度。

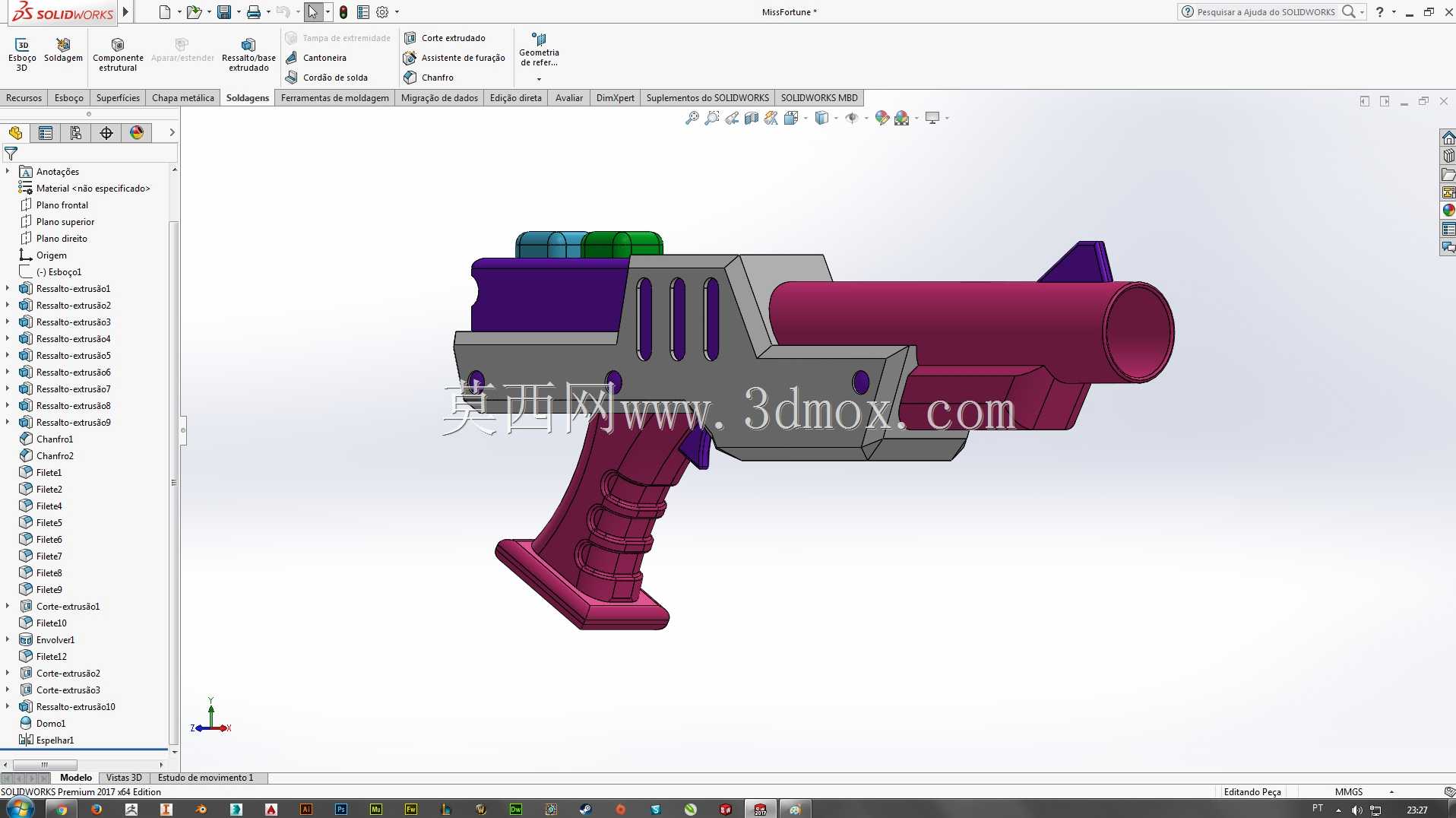

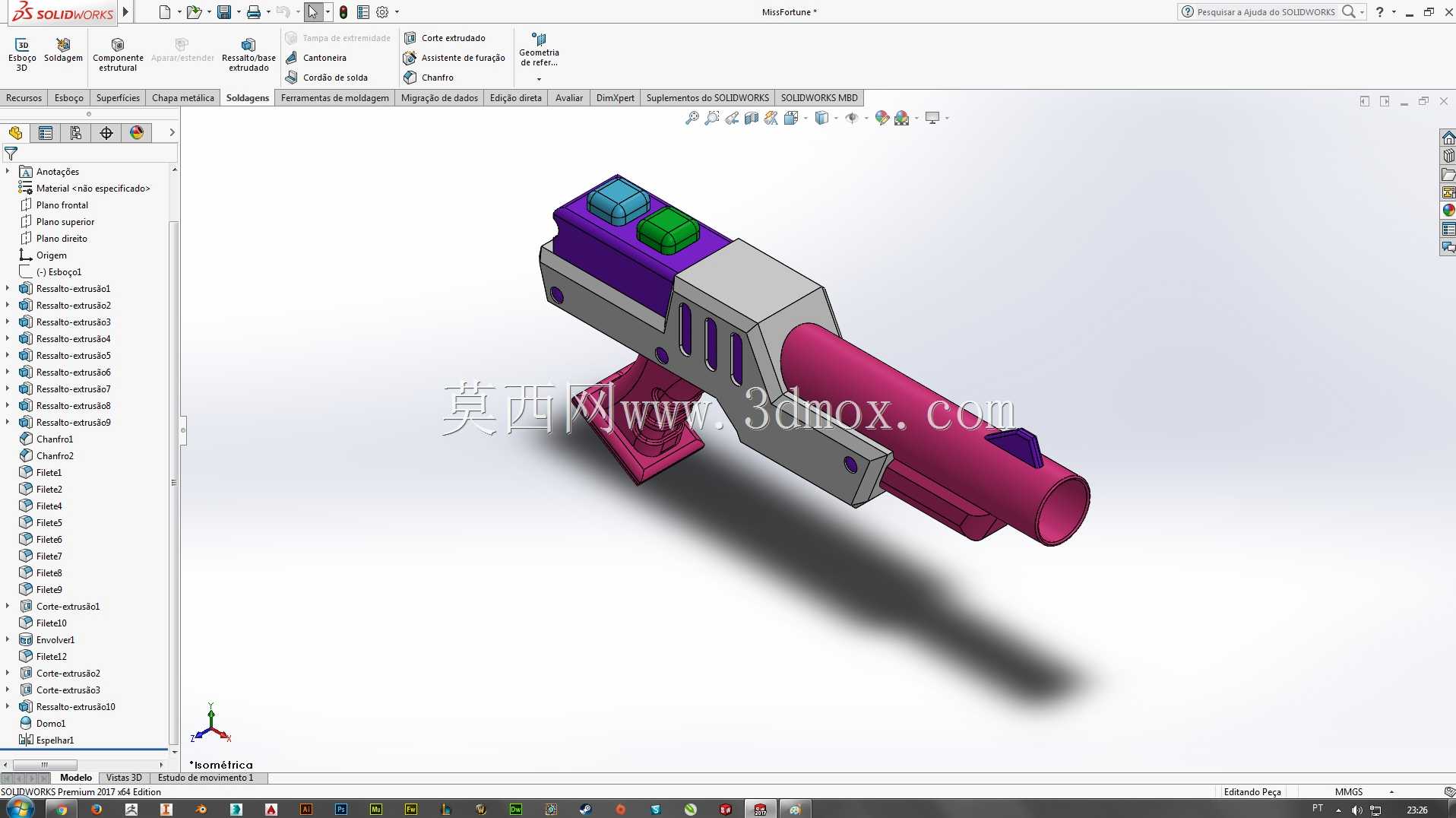

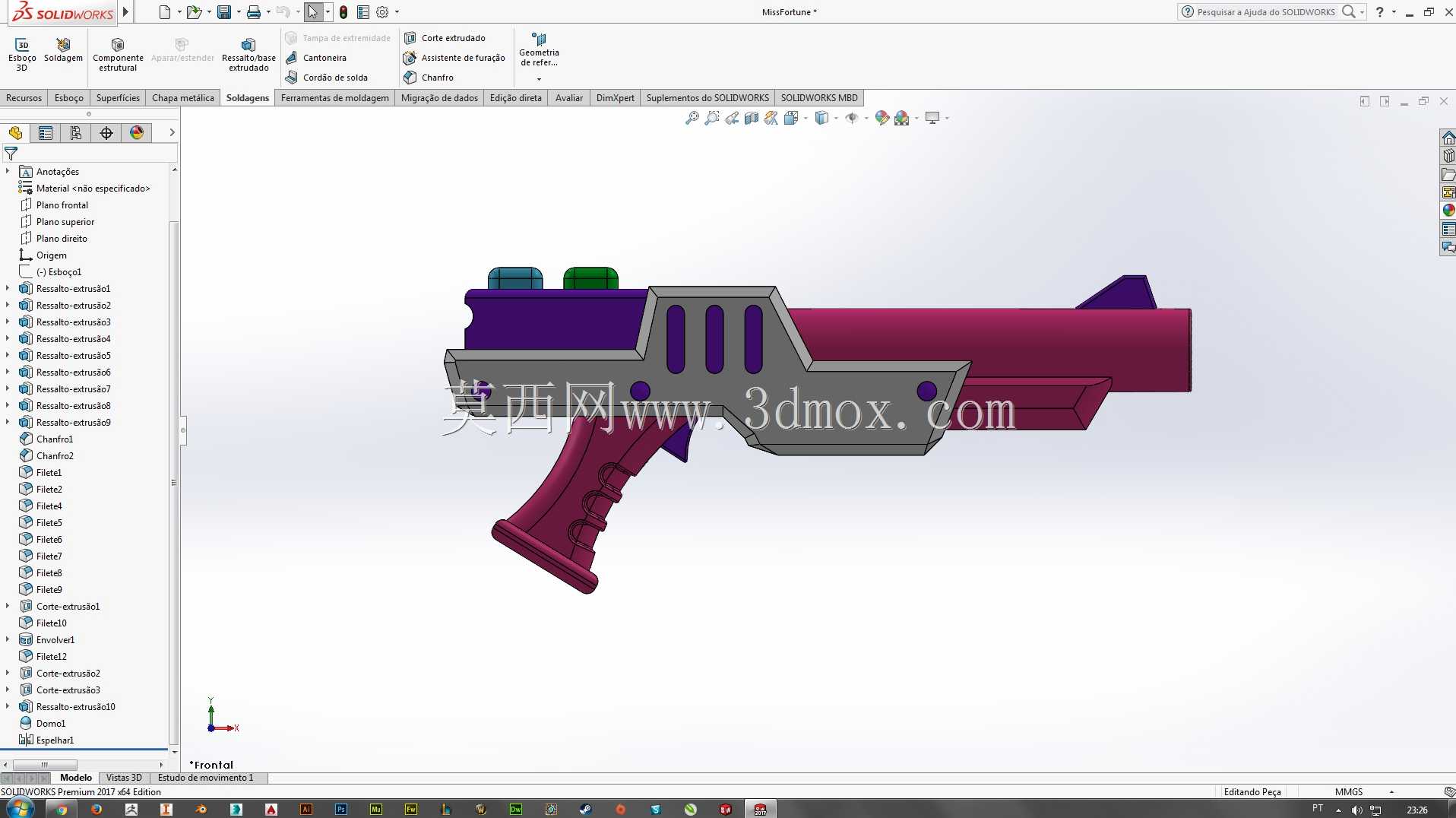

　　设计思路上，整体采用分块式拼接结构，将整体拆分为握把段、主体仓段、发射管段以及顶部装饰件四个独立模块，每个模块之间预留0.15mm的装配间隙，既可以通过卡扣结构实现无胶组装，也能适配不同颜色的分色喷涂需求，避免整体上色带来的分色边界模糊问题。握把部分参考了常规手持工具的握持曲线，指位位置做了内凹的弧度处理，表面增加了条状防滑凸起结构，握持时的受力点均匀分布在掌心与指腹位置，长时间持握也不会出现硌手的问题，握把底部做了加宽的支撑边，放置在平面上时可以保持直立状态，不需要额外的支撑底座。

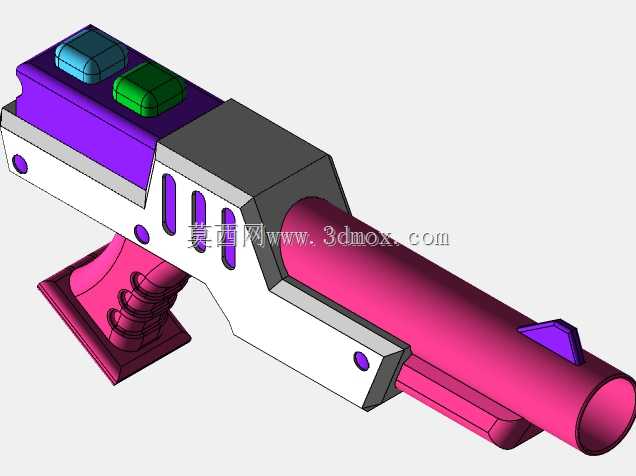

　　主体仓段作为整个结构的核心连接部分，侧面设计了三条平行的镂空散热槽造型，既还原了游戏内的道具外观特征，也能减少整体结构的打印耗材用量，同时降低整体重量，仓体与握把、发射管的连接位置都做了加厚的止口结构，装配后不会出现松脱晃动的问题，连接位置的圆角处理全部采用R2的统一圆角，避免应力集中导致的连接处断裂问题。发射管段采用圆筒式结构，管口位置做了15度的外扩倒角，还原游戏内道具的发射口造型，管身与主体仓连接的位置增加了三角形的加强筋结构，保证管身在受到侧向挤压时不会出现变形断裂的问题。顶部的装饰按键模块采用独立分件设计，分别做了不同的造型区分，装配后可以通过颜色区分实现与游戏内道具的视觉一致，按键部分做了浅凹槽设计，虽然不具备实际按压功能，但视觉上还原了操作按键的形态。

　　从外形尺寸与安装边界来看，整体结构的最大外轮廓尺寸控制在180mm长度、120mm高度、45mm宽度的范围内，刚好适配单手握持的尺寸边界，所有外凸结构的边缘都做了R1以上的圆角处理，没有尖锐的棱角，符合玩具类产品的安全设计要求。各个分件的壁厚统一控制在2mm，既保证了3D打印时的结构强度，也不会因为壁厚过大导致打印过程中出现缩水变形的问题，内部预留了足够的空腔，如果后续需要加装发光模块或者配重块，不需要对整体结构做大幅度修改，只需要在空腔内固定对应元器件即可。在实际建模过程中，所有配合面都做了拔模斜度处理，拔模角度设置为1度，不管是采用3D打印制作手板，还是后续开模做注塑量产，都能顺利脱模，不需要额外做后期的结构修正。结构上没有复杂的异形曲面，所有特征都可以通过常规的拉伸、切除、圆角命令实现，对于建模学习者来说，也可以作为分件设计、人机工程造型练习的参考案例，理解创意造型类结构从外观还原到可生产性结构转化的设计逻辑。
