魔兽世界主题毁灭战锤造型结构设计

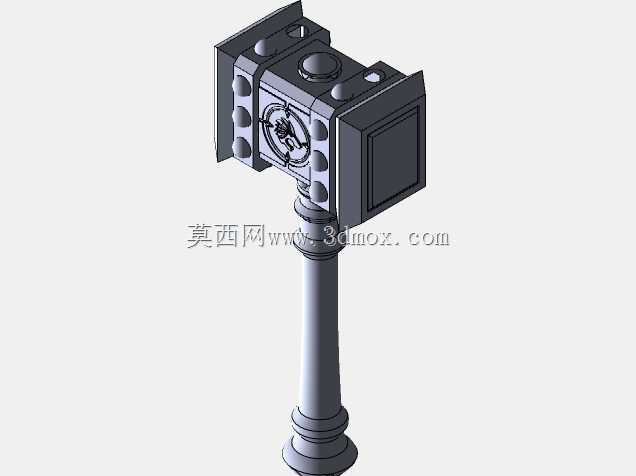

　　本次呈现的战锤造型结构，最初的设计切入点是还原游戏IP中重型近战兵器的厚重质感，同时兼顾实体化生产的结构合理性，避免纯视觉设计带来的加工、装配矛盾。从结构分层来看，整个模型分为锤头主体、锤柄连接段、握持柄身、尾端配重四个独立模块，各模块之间采用止口定位加过盈配合的连接逻辑，既可以拆分做分色喷涂处理，也能在3D打印后直接拼接为整体，不需要额外设置复杂的紧固件结构。锤头部分采用对称式双端面设计，每个打击面都做了内凹的纹饰区域，纹饰深度控制在1.2mm，既保证视觉上的浮雕层次感，又不会因为凹陷过深导致打印时出现支撑残留、或者注塑时出现填充不满的缺陷；锤头的八个边角都做了R3的圆角过渡，一方面还原原作中古战锤的锻造厚重感，

　　另一方面避免实体化后锐边带来的磕碰风险，也能减少应力集中点，提升成品的抗摔性能。锤柄与锤头的连接段做了锥形扩径结构，锥度设置为1:10，这个锥度既可以保证装配时的导向顺畅，又能在装配后形成足够的抱紧力，避免挥动时锤头出现松动偏转；连接段表面做了四圈环形凸棱，凸棱高度0.8mm，宽度1.5mm，既还原了金属锤箍的视觉效果，又能在粘接装配时增加胶水的附着面积，提升连接强度。握持段的柄身做了三段式收腰设计，最细处直径22mm，符合成年人手掌握持的人机工程尺寸，柄身表面做了细微的滚花纹理，纹理深度0.2mm，不会硌手但能增加握持摩擦力，避免实体化后表面过于光滑导致脱手。尾端的配重块做了阶梯式圆台造型，整体重量占整个模型的18%，

　　这个配重比例是经过反复调整的，能够让整个战锤的重心落在握持段上方三分之一处，拿在手中不会出现头重脚轻的晃动感，符合真实重型兵器的重心分布逻辑。从应用场景来看，这个结构既可以作为文创手办的原型件，用于树脂翻模生产收藏级摆件，也可以拆分后作为cosplay道具的结构内芯，外部包裹EVA材料制作轻量化的演出道具；如果调整尺寸比例，还能作为钥匙扣、桌面摆件的衍生设计基础。设计过程中特意规避了薄壁结构，所有结构的最小壁厚都设置在2mm以上，不管是采用FDM3D打印、光固化打印还是小规模的树脂翻模，都不会出现壁厚不足导致的变形、破损问题；所有的装配面都做了0.3mm的装配间隙，适配不同加工工艺的精度误差，

　　不会出现因为加工收缩导致的装配卡滞或者间隙过大问题。外形尺寸方面，整体高度控制在280mm，锤头最大宽度120mm，整体外轮廓没有超出常规桌面摆件的摆放边界，也符合普通光固化3D打印机的成型尺寸范围，不需要做额外的模型拆分就能一次性打印成型；如果需要制作1:1比例的实物道具，只需要按照比例缩放所有特征，所有的圆角、壁厚、配合间隙都能等比例放大，不会出现结构失效的问题。纹饰部分的线条都做了0.5mm的圆角处理，避免尖角在打印或者翻模时出现断棱，也能提升后期打磨、上色的操作便利性，不需要花费过多时间处理细节瑕疵。整个模型的结构没有设置倒扣特征，所有特征都沿着锤柄的轴向出模，不管是做注塑量产还是硅胶翻模，都不需要设计复杂的抽芯结构，能大幅降低生产环节的模具成本。
