带料斗输送辊压成型一体化加工设备

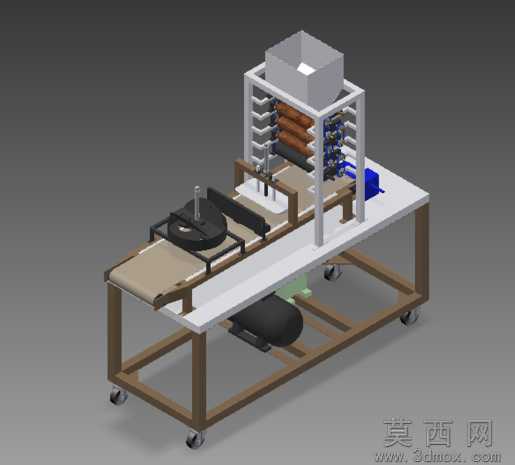

本三维模型采用SolidWorks完成全参数化建模，整体围绕连续式物料加工的生产逻辑搭建，完整还原了从原料上料到辊压成型再到输送出料的全流程设备结构。建模过程中首先完成底部承载机架的搭建，采用方管焊接框架结构，框架底部配置四个带刹车万向脚轮，兼顾设备移动灵活性与工位固定的稳定性，机架下层预留动力组件安装空间，将驱动电机、传动气泵等重型部件布置于下层，有效降低设备整体重心，提升运行稳定性。上层工作台面采用平整板式结构，沿物料行进方向依次布置上料料斗、多组辊压成型组件、皮带输送机构与末端定位工位。上料部分采用上方敞口式方锥料斗设计，料斗下方衔接多组平行排布的压辊组件，压辊通过分层支架固定，每支压辊对应独立的传动连接位，可根据加工物料的厚度、成型需求调整压辊间隙与压合弧度，实现不同规格物料的辊压成型作业。输送部分采用平皮带输送结构，皮带两侧设置导向挡边，避免物料输送过程中出现偏移，皮带主动轮端连接驱动组件，从动轮端配置张紧调节结构，可根据皮带使用损耗调整张紧度，保证输送过程平稳无打滑。模型渲染阶段针对不同部件赋予对应材质：机架方管赋予哑光棕褐色金属漆材质，还原工业方管焊接机架的真实质感；工作台面赋予浅灰色哑光工程塑料材质，模拟工业设备常用的防静电台面效果；压辊组件赋予亮面镀铬金属材质，体现辊轴的加工精度与耐磨属性；输送皮带赋予浅米色哑光橡胶材质，还原工业输送皮带的表面纹理；料斗与防护支架赋予银灰色磨砂金属材质，区分不同结构部件的材质差异；脚轮赋予黑色橡胶与银色金属支架组合材质，细节还原脚轮的转动结构与刹车拨片。建模过程中对所有装配关系做了干涉检查，确保各运动部件之间无结构冲突，传动路径清晰合理，既完整呈现了设备的外观形态，也清晰展示了内部的传动逻辑与结构组成，可作为同类连续加工设备的结构设计参考，也可用于自动化生产线的方案演示与结构验证。
