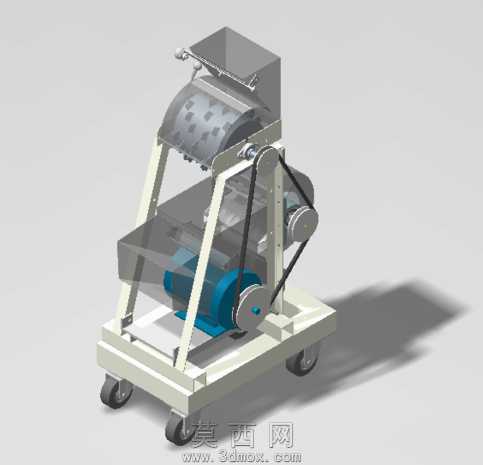

移动式滚筒混料混合设备三维结构

本模型为移动式滚筒混料设备，整体采用三维参数化建模完成，建模过程严格遵循机械设计装配逻辑，所有零件均按实际加工公差预留装配间隙，可直接用于结构验证与方案展示。模型整体采用可移动推车式机架设计，底部配置四个万向脚轮，方便设备在不同作业工位间灵活转移，机架采用方管焊接式框架结构，建模时还原了型材的壁厚、焊接连接位的结构特征，保证机架承重强度的可视化呈现。设备核心混料单元为倾斜布置的带导流叶片的滚筒结构，滚筒表面做了镂空与导流凸点的细节建模，内部设置导料板结构，可在滚筒转动过程中实现物料的翻转、抛洒与径向混合，避免物料混合分层。传动部分采用三角带轮减速传动结构，建模时还原了带轮的轮槽结构、三角带的张紧形态、电机与传动轴的同轴度装配关系，驱动电机布置在机架下部位置，通过带轮传动将动力传递至滚筒转轴，降低设备整体重心，提升运行稳定性。上部设置进料斗结构，与滚筒进料端精准对接，下部设置倾斜出料导槽，混合完成的物料可顺着导槽完成出料收集。渲染阶段采用工业级材质表现，机架部分赋予哑光浅灰白金属漆材质，滚筒做半透明磨砂材质处理，可直观展示内部物料混合的空间状态，电机部分赋予深蓝色工业电机涂装材质，带轮与传动轴做金属镀锌质感处理，脚轮采用黑色橡胶与金属支架的组合材质，整体光影采用柔和的工作室环境光，添加了自然的地面投影效果，清晰呈现设备各部件的装配层次与空间位置关系。设计过程中重点考量了设备的移动便利性、传动结构的维护便捷性、混料过程的无死角混合效果，整体结构紧凑，传动路径简洁，可作为小型批量物料混合作业设备的设计参考模型，各部件均可单独拆解编辑，支持后续的工程图导出与结构优化调整。
