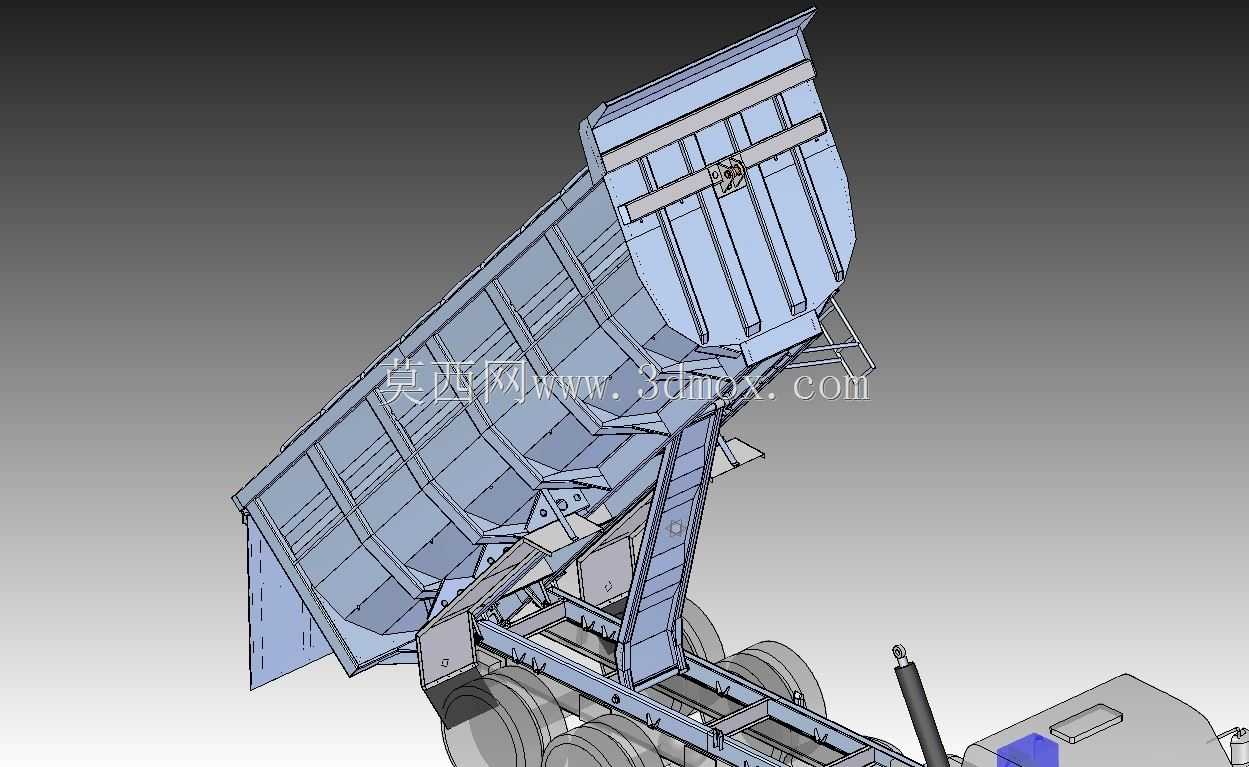

自卸车翻斗举升承载结构三维设计

　　这套三维结构对应工程运输领域常见的自卸类专用作业车上装部分，日常主要应用在矿山散料转运、基建土石方清运、市政渣土运输、农用散粮装卸这类需要快速自动卸料的作业场景，相比普通固定货厢运输车辆，能省去人工卸料的大量工时，也能适配装载机、挖掘机等前端装载设备的快速接料节奏，在短倒运输场景里能大幅提升单趟作业周转效率。从结构功能来看，整套上装主要包含U型截面货厢、多级举升液压缸、副车架铰接支座、尾部翻转铰链、车架加强横梁几个核心部分，货厢采用前高后低的斜底设计，举升时最大倾角能达到45度以上，保证黏附性较强的湿黏土、矿粉类物料也能靠自重完全滑卸，不会在厢底残留积料；货厢侧板采用压型筋板结构，不用额外增加板材厚度就能提升侧向抗冲击能力，

　　应对装载机卸料时大块矿石的砸击也不容易出现厢板变形。设计过程中优先考虑了举升过程的受力平衡，举升缸的下支座布置在副车架纵向中心线上，上铰接点位置经过反复校核，保证举升初始阶段液压缸输出力最小，同时避免举升到最大角度时出现机构死点；货厢尾部的翻转铰链采用同轴度精度较高的销轴套结构，铰接点位置比货厢底板低120mm左右，举升时货厢尾部不会和车架尾部的防护装置、后尾灯支架发生运动干涉，同时卸料时物料的下落轨迹能避开后轮胎，减少物料砸损轮胎的概率。安装边界方面，整套上装通过U型螺栓与底盘主车架连接，副车架的纵梁截面尺寸和底盘车架纵梁的外侧间隙控制在5mm以内，保证连接后不会出现横向窜动；

　　举升缸的液压管路接口预留位置在驾驶室后方的液压阀组安装区，和底盘原有液压取力口的连接距离不超过1.2米，减少管路沿程压力损失；货厢满载状态下的整车重心高度比同规格固定货厢低80mm左右，重载转场时的侧倾稳定性更好，能适应矿山非铺装路面的颠簸行驶工况。细节结构上，货厢前板顶部加装了挡料檐，能避免举升卸料时物料向前滑落砸坏驾驶室顶部，前板和举升缸上支座的连接位置做了双层板加强，分散举升时的集中应力；副车架和主车架的连接位置加装了橡胶缓冲垫，能缓冲行驶过程中货厢的颠簸冲击，减少连接螺栓的疲劳断裂风险；货厢的边板和底板焊接位置采用连续满焊工艺，焊缝高度不小于板材厚度的0.8倍，运输粉状物料时不会出现漏料撒料的问题。

　　这套结构在建模时完全按照实际装配约束搭建，所有铰接位置都保留了真实的运动间隙，能直接用于运动仿真验证，校核举升全过程的部件干涉情况，也能导出工程图用于生产下料，对于专用车改装企业的上装设计、现有车型的结构优化都有实际参考价值，设计时也考虑了不同吨位底盘的适配性，通过调整货厢板材厚度、举升缸的级数和行程，就能快速衍生出适配不同载重等级的同系列结构，减少重复建模的工作量。
