底盘挂载式燃油运输罐体结构设计

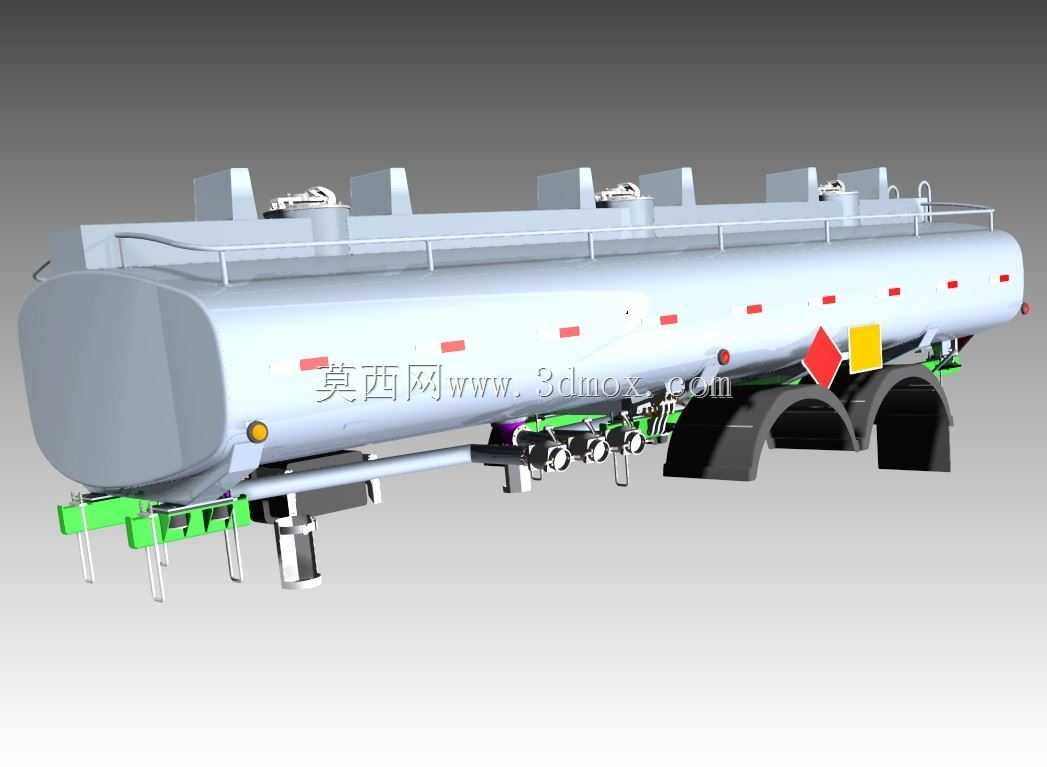

　　做罐车结构设计快十二年，经手的常压液体储运罐体少说也有四十多套，这套底盘挂载式燃油运输罐的线框模型，第一眼就能看出是走公路干线危化品配送路线的成熟结构，没有花里胡哨的冗余设计，每一处骨架和舱室划分都卡着实际运营的需求来。先从安装边界说，这套罐体完全适配常规重型商用车二类底盘的安装孔位，罐体底部的纵梁支座直接对齐底盘车架的上翼面安装基准，支座间距严格匹配主流8x4或者6x4危化品底盘的车架宽度，不需要额外做转接支架就能直接落装，底部预留的走管空间刚好能容纳卸油管路、紧急切断阀的操作机构以及静电接地带的安装位，不会和底盘的传动轴、储气筒、燃油箱这些原有部件产生干涉，这点在改装环节能省掉大量现场配焊的工作量。

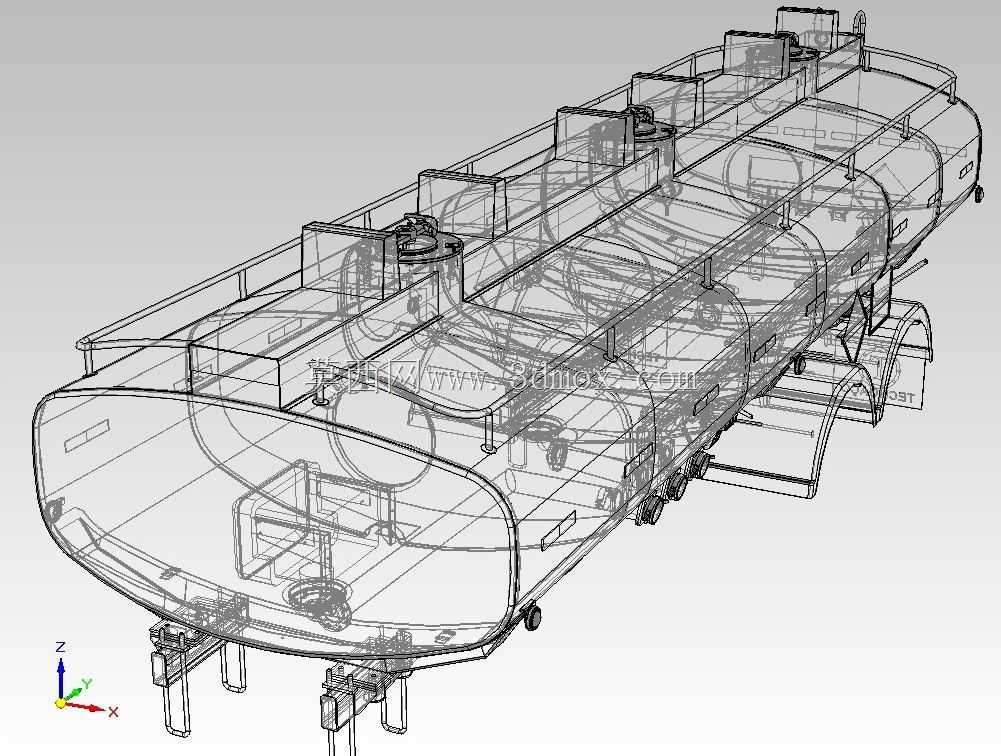

　　实际跑干线燃油配送的老司机都知道，罐体内部的防波结构直接决定了行驶稳定性，尤其是满载柴油或者汽油的时候，液体在罐内的晃荡冲击力要是没处理好，高速变道或者急刹车的时候很容易推头甚至侧翻。这套模型里的内部防波板不是简单的平板结构，每块防波板上都开了符合流体走向的过流孔，过流孔的位置上下错开布置，既不会让液体在罐内形成贯通的涌流，又能保证卸油的时候罐内介质能顺利流到卸油口位置，不会在舱室内部残留积液。防波板和罐体内壁的连接位置都做了圆弧过渡的加强筋，避免长期受液体冲击出现焊缝疲劳开裂，毕竟危化品运输罐体一旦出现焊缝渗漏，后续的整改和停运成本远高于设计阶段多花的这点心思。

　　再看罐体顶部的结构，人孔盖、呼吸阀、油气回收接口的布置完全顺着操作走道的走向，操作人员在顶部巡检的时候不需要跨踩突出的部件，走道的防滑格栅支架直接焊接在罐体顶部的加强圈上，不需要额外在罐壁上开孔，减少了渗漏的风险点。顶部的防护栏高度刚好符合道路运输车辆的安全规范，护栏的立柱间距控制在一米二以内，就算雨天操作脚底打滑也能有足够的抓扶位置。罐体尾部的操作箱预留了卸油接头、静电接地卷盘、灭火器安装的位置，所有外接接口的高度都控制在普通人站立操作的舒适区间，不需要踮脚或者弯腰就能完成接卸油的全部操作，这点细节很多新手做设计的时候容易忽略，总觉得把部件塞进去就行，完全不考虑后续场站操作人员的实际使用体验。

　　从结构受力的角度说，罐体的椭圆形截面是经过反复核算的，长轴水平布置的椭圆截面既能降低整车的重心高度，提升行驶稳定性，又能保证罐体的容积利用率，相同外廓尺寸下比圆形截面的罐体拥有更大的额定装载容积，同时椭圆截面的罐壁受力分布更均匀，内部介质的静压力不会在罐壁局部形成过大的应力集中。罐体外部的加强圈间距严格按照常压容器的计算规范设置，在底盘扭转、颠簸的时候，加强圈能有效抵消罐壁的变形量，避免长期运行出现罐壁失稳的情况。还有罐体前后的封头结构，采用的是标准椭圆封头，封头和筒身的连接位置做了削边处理，保证焊接的时候焊缝能全焊透，不会出现未熔合的缺陷，封头外部还预留了爬梯的安装位，爬梯的踏步间距刚好符合人体工程学，上下罐体的时候不会出现踩空的风险。

　　很多人觉得油罐车的罐体就是个焊起来的铁壳子，实际上从设计阶段就要考虑全生命周期的使用需求，比如这套模型里预留的液位计安装位，刚好在罐体侧面的操作通道旁，日常检查液位的时候不需要爬到车底或者车顶，站在地面就能看清液位读数；罐体底部的排污口设置在整个罐体的最低点，不管是日常罐内清洗还是排放沉积的杂质，都能完全排净，不会有积液残留导致罐壁内部腐蚀；还有罐体和底盘连接的支座位置，都预留了橡胶减震垫的安装槽，车辆行驶过程中底盘的振动不会直接刚性传递到罐体上，能大幅减少焊缝的疲劳载荷，延长罐体的使用寿命。做这类储运设备的三维设计，最忌讳的就是脱离实际运营场景闭门造车，每一个孔位、每一根加强筋、每一处接口的位置，都要对应实际使用中的一个具体需求，不然做出来的模型再好看，落到实际生产改装的时候也会到处是问题，要么装不上底盘，要么用的时候操作不顺，甚至留下安全隐患。
