十二角梅花头外螺纹圆柱连接紧固件

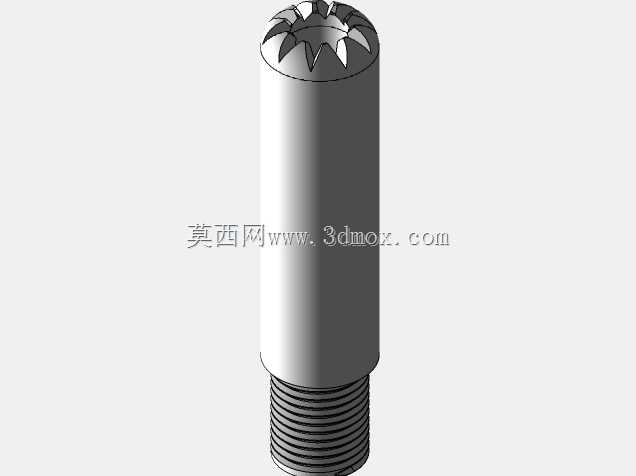

　　这类带十二角梅花驱动端的外螺纹圆柱件，在精密装配场景里的适配性远高于常规内六角或一字槽紧固件，我之前做半导体检测设备的载台固定结构时，就遇到过常规紧固件在狭小安装空间里无法施加足够锁紧扭矩的问题，最后就是改用这类头部带多齿啮合结构的紧固件解决的滑牙隐患。从结构上看，它的主体是等直径光杆段加尾部外螺纹段的组合，光杆部分主要承担径向定位作用，装配时穿过被连接件的光孔后，光杆外壁与孔壁的小间隙配合能保证两个装配件的同轴度控制在0.02mm以内，不会出现螺纹连接常见的装配偏移问题；尾部的螺纹段是标准公制粗牙螺纹，牙型角60度，螺距匹配常用的M3到M8规格区间，能直接和预制的内螺纹孔或者配合螺母完成锁紧，不需要额外定制配套连接件。

　　头部的十二角梅花结构是整个零件的设计核心，和普通内梅花不同，这个结构是做在头部外圆上的，配套的套筒是内齿结构，啮合时的接触面积比内六角大40%左右，施加扭矩时每个齿面的受力更均匀，不会因为局部应力过大导致头部棱角崩损，就算需要反复拆装十次以上，驱动结构也不会出现明显变形，特别适合需要定期维护拆解的设备工位，比如自动化生产线的快换夹具模块、检测仪器的传感器安装位。做三维建模的时候，首先要确定光杆部分的直径公差，一般选h7级的轴公差，和被连接件的H7孔形成间隙配合，既保证装配时能顺利插入，又不会因为间隙过大导致定位偏移；头部的十二角齿形不能直接用拉伸切除做尖角，每个齿的齿顶和齿根都要做0.1mm左右的圆角过渡，

　　不然实际冷镦加工的时候会出现材料填充不满的问题，热处理的时候尖角位置也容易产生应力集中，导致零件受冲击时头部开裂。安装边界方面，这类紧固件的头部外径比光杆直径大1.5倍左右，设计安装位的沉孔时，沉孔直径要比头部外径大0.3mm到0.5mm，沉孔深度要比头部高度大0.2mm，保证锁紧后头部端面不会突出被连接件表面，避免和周边运动部件产生干涉；螺纹段的有效啮合长度要保证在螺纹公称直径的1.2倍以上，如果是连接铝合金这类软质材料，啮合长度要加到1.8倍，防止螺纹滑牙。实际应用里，这类零件除了常规的机械装配，在仪器仪表领域的使用频率也很高，比如压力表的机芯固定、流量传感器的壳体锁紧，因为它的头部结构可以做的更薄，

　　在仪器内部狭小的空间里不需要预留太大的套筒操作空间，只要套筒能套住头部就能完成锁紧，比沉头内六角螺丝的操作空间要求小30%左右。建模时还要注意光杆和螺纹段的过渡位置，要做一个退刀槽结构，退刀槽的宽度比螺距大0.5mm，深度比螺纹牙底深0.1mm，保证螺纹加工时能完整退刀，装配时螺纹段能完全拧入螺纹孔，不会因为光杆和螺纹的台阶顶住安装面导致锁紧不到位。另外头部的端面要做一个很小的倒角，大概0.2mm的C角，去除加工时的毛刺，也能引导套筒顺利套入头部，不会因为端面毛刺导致套筒卡滞。
