立式支架款商用炭烤烧烤炉结构设计

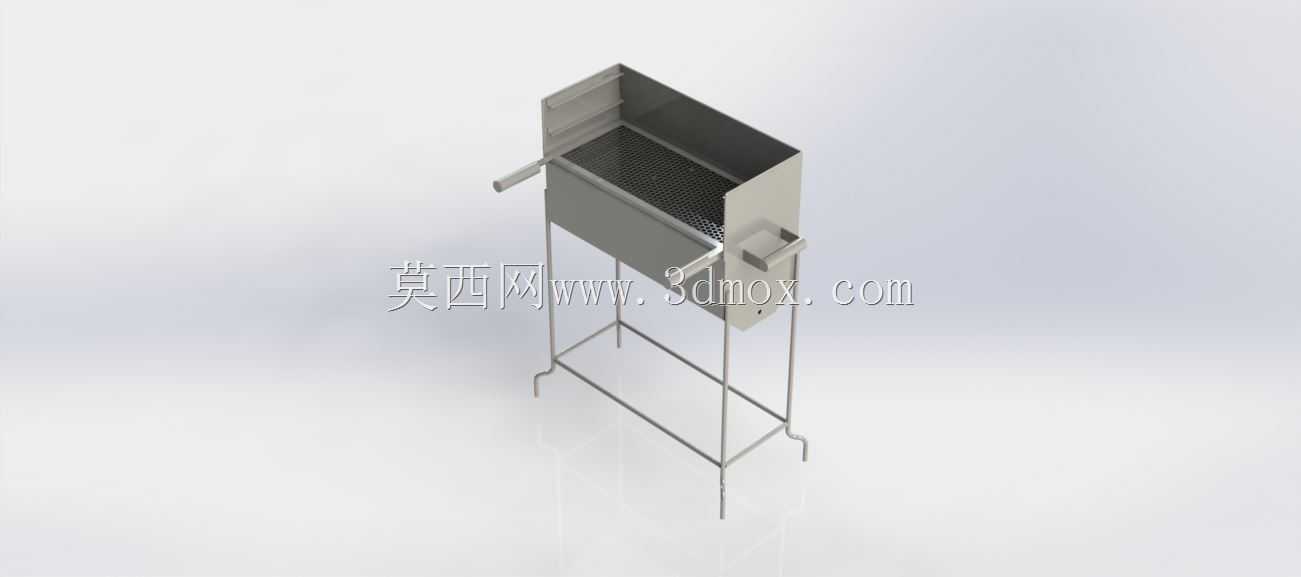

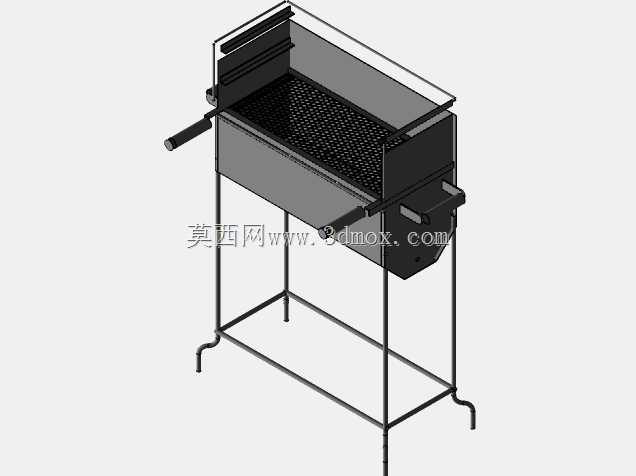

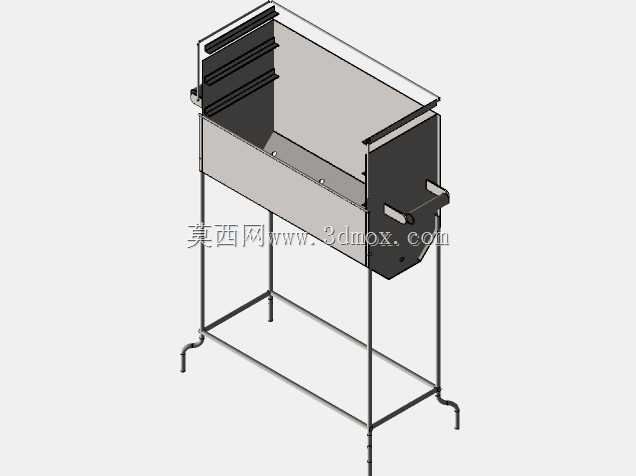

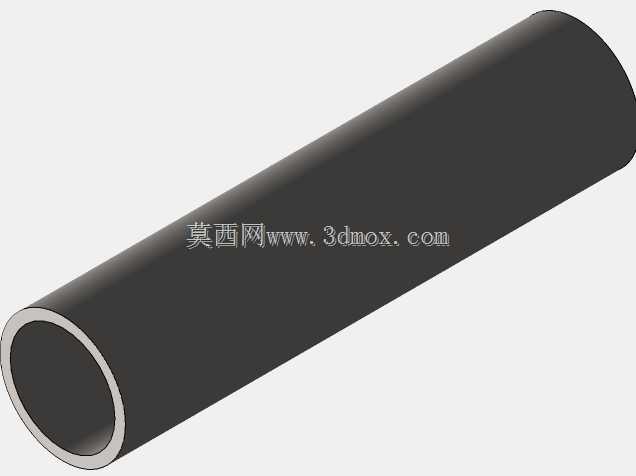

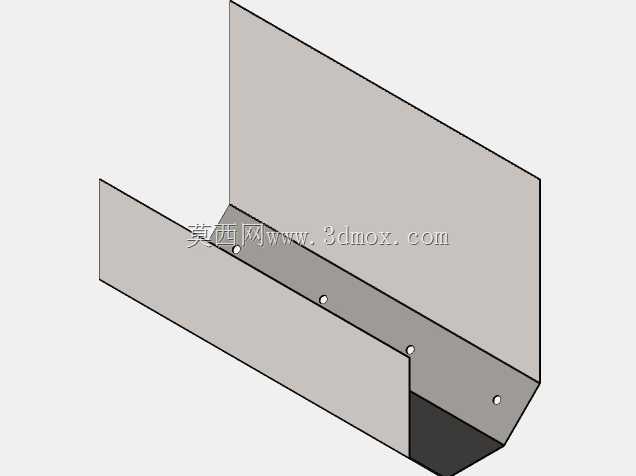

　　这款立式支架结构的炭烤设备，主要面向户外经营、团建聚餐、庭院休闲这类需要长时间持续烤制食材的场景，区别于桌面小型烤架，它的站立式操作高度能让使用者无需弯腰作业，长时间操作也不会产生腰部劳损，适配流动摊位、露营地配套、酒店户外餐区这类高频使用的商用及半商用场景。从结构设计逻辑来看，整体采用分体式布局，上部为炭槽与烤网组合的烤制腔体，下部为细圆管焊接成型的四脚支撑支架，支架底部做了向外微张的支脚设计，在不额外增加整体占地面积的前提下，有效提升了设备放置的稳定性，即使在略有不平整的户外地面，也能通过支脚的小范围形变适配地面，不会出现轻易侧翻的问题。上部的烤制腔体采用薄不锈钢板折弯焊接成型，腔体一侧伸出的短管为通风调节结构，

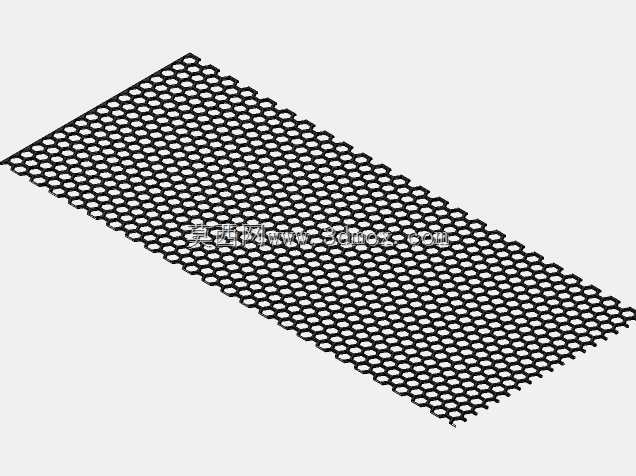

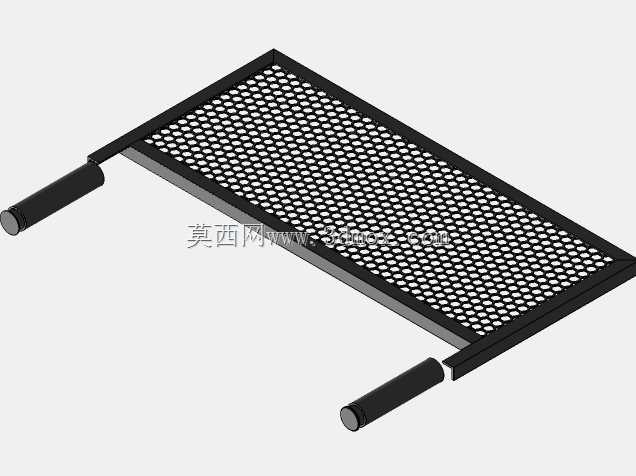

　　通过调整通风口的开合程度，可以控制进入炭槽的空气流量，进而调整木炭的燃烧强度，实现不同食材所需的烤制温度控制，避免出现烤焦或者烤制不熟的问题；腔体另一侧设置的抽拉式积灰抽屉，能在烤制过程中随时收集木炭燃烧产生的灰烬，清理时无需抬起整个烤网和炭槽，只需要抽出抽屉倾倒灰烬即可，大幅降低了日常使用后的清洁工作量。烤网采用网格状冲孔或者金属丝编织结构，网孔尺寸经过适配，既能保证热量均匀向上传递到食材，又不会让小块食材掉落进炭槽，同时烤网可以整体抬起，方便添加木炭或者清理炭槽内的残留炭块。从安装边界尺寸来看，整体高度适配成年人站立操作的舒适区间，大概在800-900mm之间，烤制腔体的长度适配单次烤制10-15人份食材的容量，

　　宽度控制在300mm左右，既保证了足够的烤制面积，又不会让使用者在翻面操作时够不到腔体另一侧的食材；支架的横向支撑连杆设置在距离地面200mm左右的位置，一方面可以强化支架的整体结构强度，避免支架受力出现变形，另一方面也可以临时放置烧烤夹、毛刷这类常用工具，拿取十分方便。在结构细节处理上，所有与食材接触的部位都采用圆角过渡设计，没有尖锐的毛刺或者棱角，避免操作过程中划伤手部；炭槽与外部腔体之间预留了一定的空气隔热层，能降低外部腔体的表面温度，避免使用者不小心触碰时被烫伤，同时也能减少热量向四周的无效散失，提升木炭的热量利用率。这款设备的结构设计没有多余的复杂构件，所有部件都采用常见的金属板材、型材加工成型，加工工艺以折弯、焊接、

　　冲孔为主，不需要复杂的定制模具，生产制造成本可控，同时后期维护更换配件也十分方便，比如烤网损坏、支脚变形都可以单独更换对应部件，不需要整体报废设备。在实际使用场景中，它既可以固定放置在户外餐区作为固定烧烤设备，也可以在支架底部加装脚轮，变成可移动的烧烤作业台，适配不同的经营需求；通风结构的设计也能减少木炭燃烧时的烟雾散溢，配合炭槽的合理深度，能让木炭充分燃烧，降低不完全燃烧产生的有害气体量，提升使用过程中的体验感。
