双缸斯特林动力装置结构设计

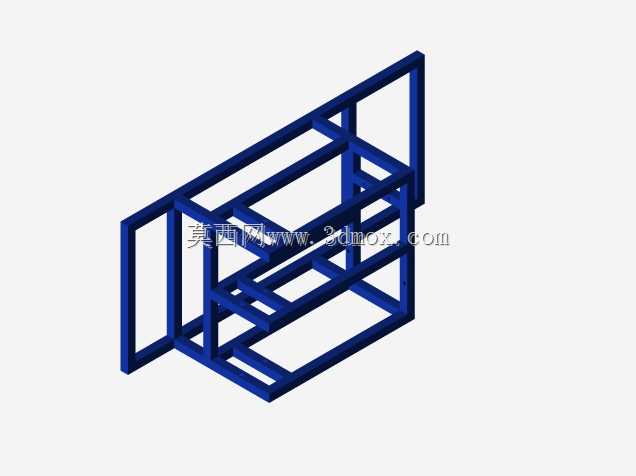

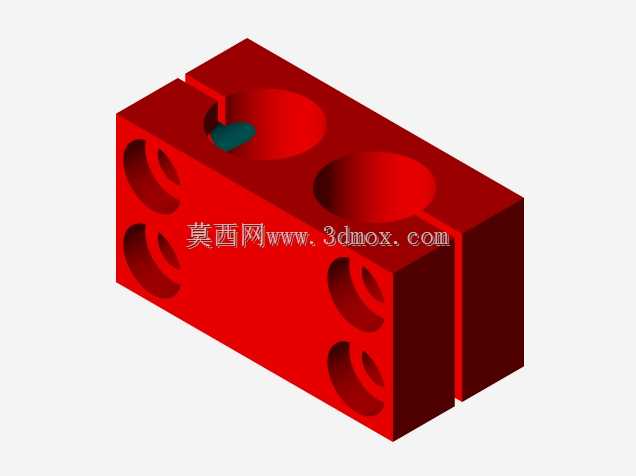

　　这套外燃式热力循环动力结构，常被用于教学演示场景、小型余热回收试验平台，也可作为低功率分布式动力源适配小型户外发电装置、科普展品的动力核心，区别于传统内燃机依赖燃料在缸内爆燃做功的逻辑，它依靠外部热源对工质持续加热，通过封闭腔体内工质的受热膨胀、遇冷收缩形成压力差，配合传动机构完成动力输出，对热源的适配性极强，工业余热、生物质燃烧热、太阳能聚光热都可作为其动力输入来源，在低品位热能利用领域有独特的应用价值。从结构设计逻辑来看，整套装置采用框架式集成布局，蓝色型材搭建的承载框架将热腔组件、传动组件、动力输出端整合为一体，框架的杆件排布完全避让开所有运动部件的运行轨迹，避免出现运动干涉，同时预留了热源安装的操作空间，

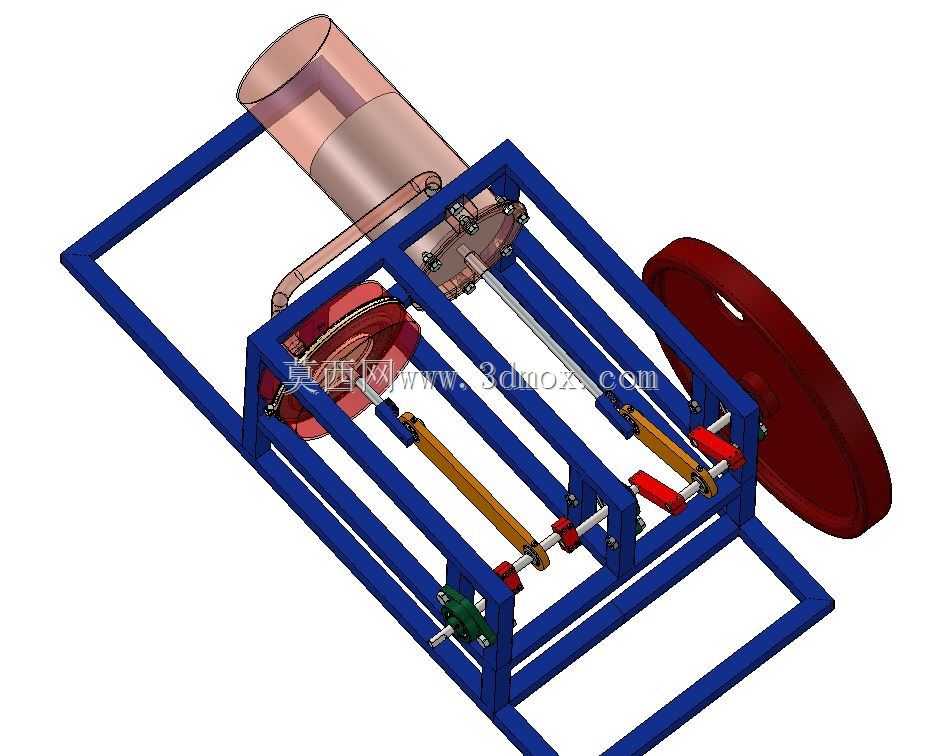

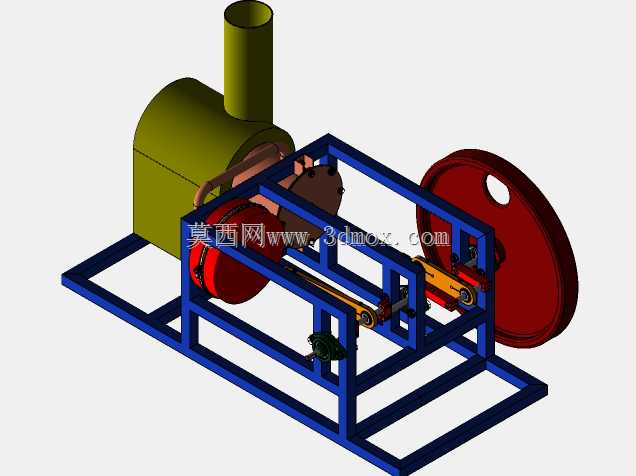

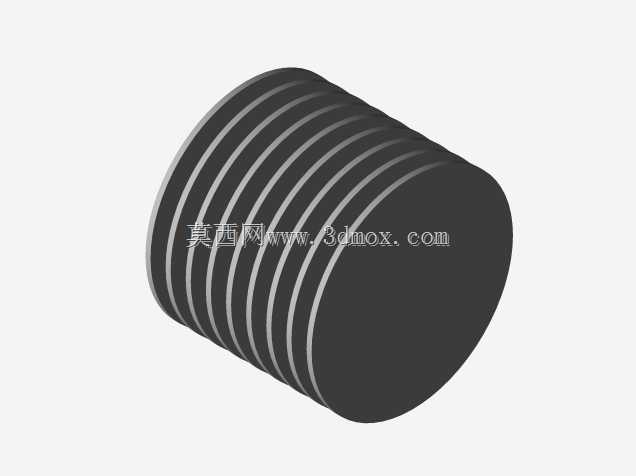

　　热端的铜质缸体具备优异的导热性能，能够快速将外部热量传递给腔体内的工质，冷端配套的散热结构可快速带走工质冷却阶段的多余热量，拉大冷热端的温差以提升循环效率。传动部分采用对称式双缸曲柄连杆布局，两套活塞组件通过连杆连接到同一根曲轴上，相位角设置匹配斯特林循环的配气与做功时序，曲轴末端集成大直径飞轮，依靠飞轮的转动惯量抵消曲轴转动过程中的扭矩波动，让整套装置的运转更加平顺，避免出现死点卡滞的问题。设计过程中对各部件的安装边界做了明确约束：热腔缸体的轴线与曲轴轴线保持平行，活塞的运行行程与连杆长度、曲轴偏心距做了匹配校核，确保活塞运行到上下止点时不会与缸盖、缸底发生碰撞，连杆与曲轴的连接关节预留了足够的转动间隙，

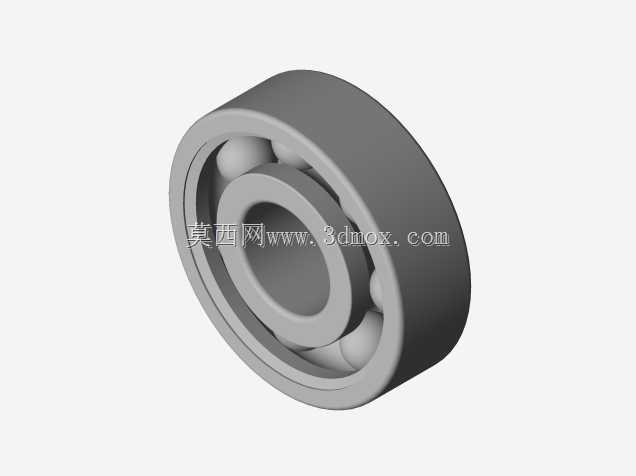

　　同时框架的底部安装平面做了平整化处理，可直接固定在试验台架或展示台面上，不需要额外做复杂的安装适配。从实际使用的角度出发，这套结构的运动部件全部外露，既方便教学场景下观察热力循环的完整传动过程，也便于试验过程中调整冷热端温度、更换不同配气结构来测试循环效率，所有连接节点都采用标准化的紧固件装配，拆解维护时不需要特殊工装，针对工质密封的问题，活塞与缸壁的配合间隙经过反复校核，既保证运动过程的顺滑度，也能减少工质泄漏带来的效率损失。不同于高转速内燃机的设计取向，这套斯特林动力结构的设计转速区间偏低，对部件的耐磨性能要求适配低转速长周期运行场景，曲轴的支撑位采用自润滑衬套结构，不需要频繁加注润滑脂即可长时间稳定运转，

　　热端缸体与框架的连接位置设置了隔热垫片，避免热量传导到框架及传动部件上，防止传动部件因受热出现形变影响配合精度。在小型余热回收场景应用时，可直接将热端贴合在工业设备的余热排放面，不需要额外改造设备的原有结构，就能将废弃的低品位热量转化为旋转机械能，带动小型发电机或微型负载运转，在科普展品场景下，外露的结构可直观展示外燃机的工作原理，配合透明防护罩即可满足公共展示的安全要求，整套结构的尺寸紧凑，不需要占用过大的安装空间，框架的型材规格统一，加工制作难度低，适合小批量试制或教学场景下的手工组装实践。
