V型六缸汽车发动机缸体结构设计

　　这款V型布局的六缸发动机缸体，是内燃机动力总成里的核心承载基体，日常在乘用车辆、轻型商用车辆的动力系统中承担核心支撑作用，区别于直列缸体的狭长布局，V型夹角的结构设计能大幅缩短动力单元的纵向安装尺寸，给前置前驱车型的机舱布局留出更多兼容空间，也能平衡直列六缸过长带来的曲轴振颤问题。从实际装车场景来看，这类缸体需要同时承载曲柄连杆机构的往复冲击、冷却系统的密封压力、润滑系统的油路导通，还要为配气机构、附件驱动系统、变速器连接端提供精准的安装定位基准，设计阶段需要兼顾结构刚性、重量控制、热变形补偿三个核心维度的平衡。

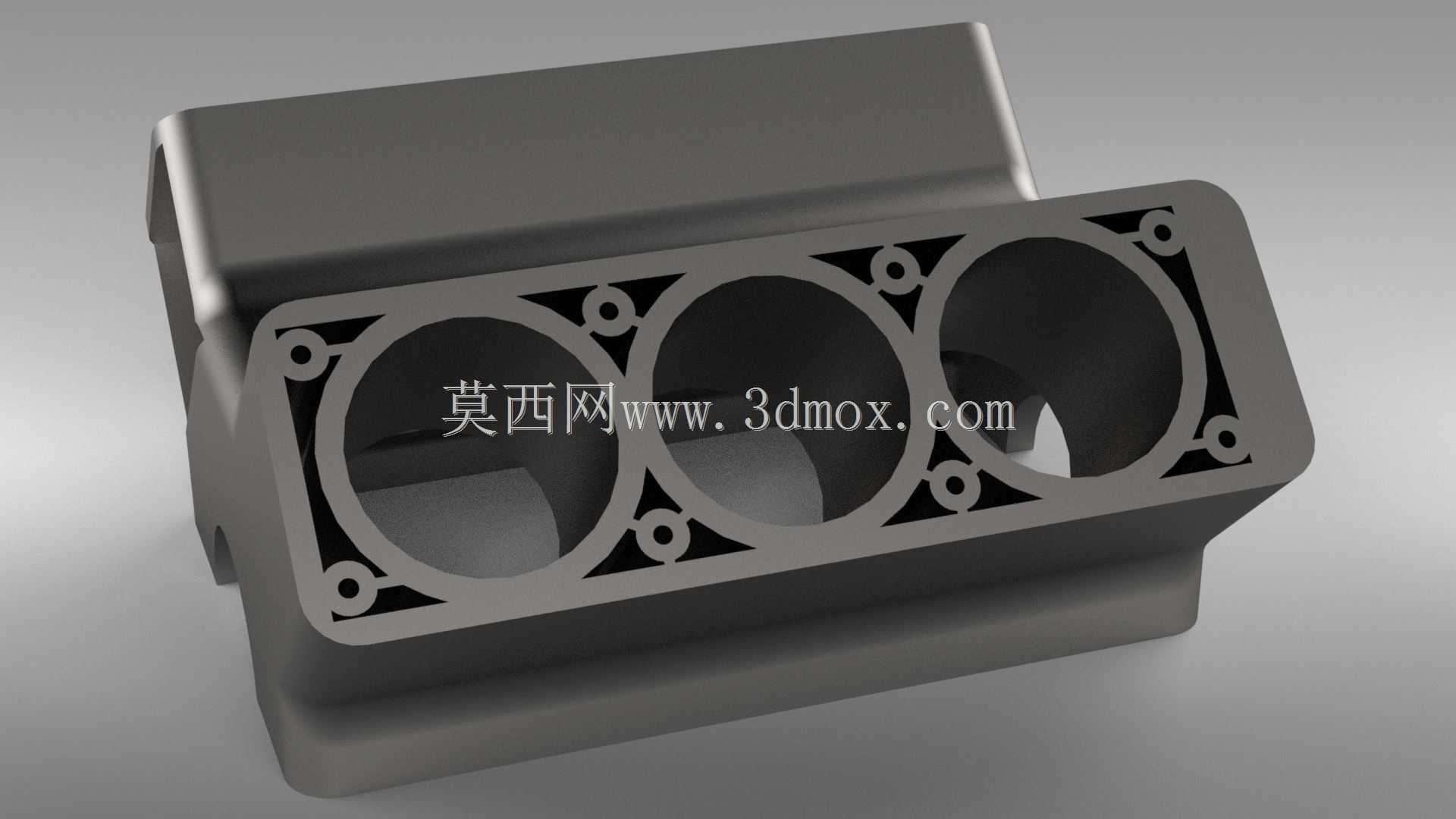

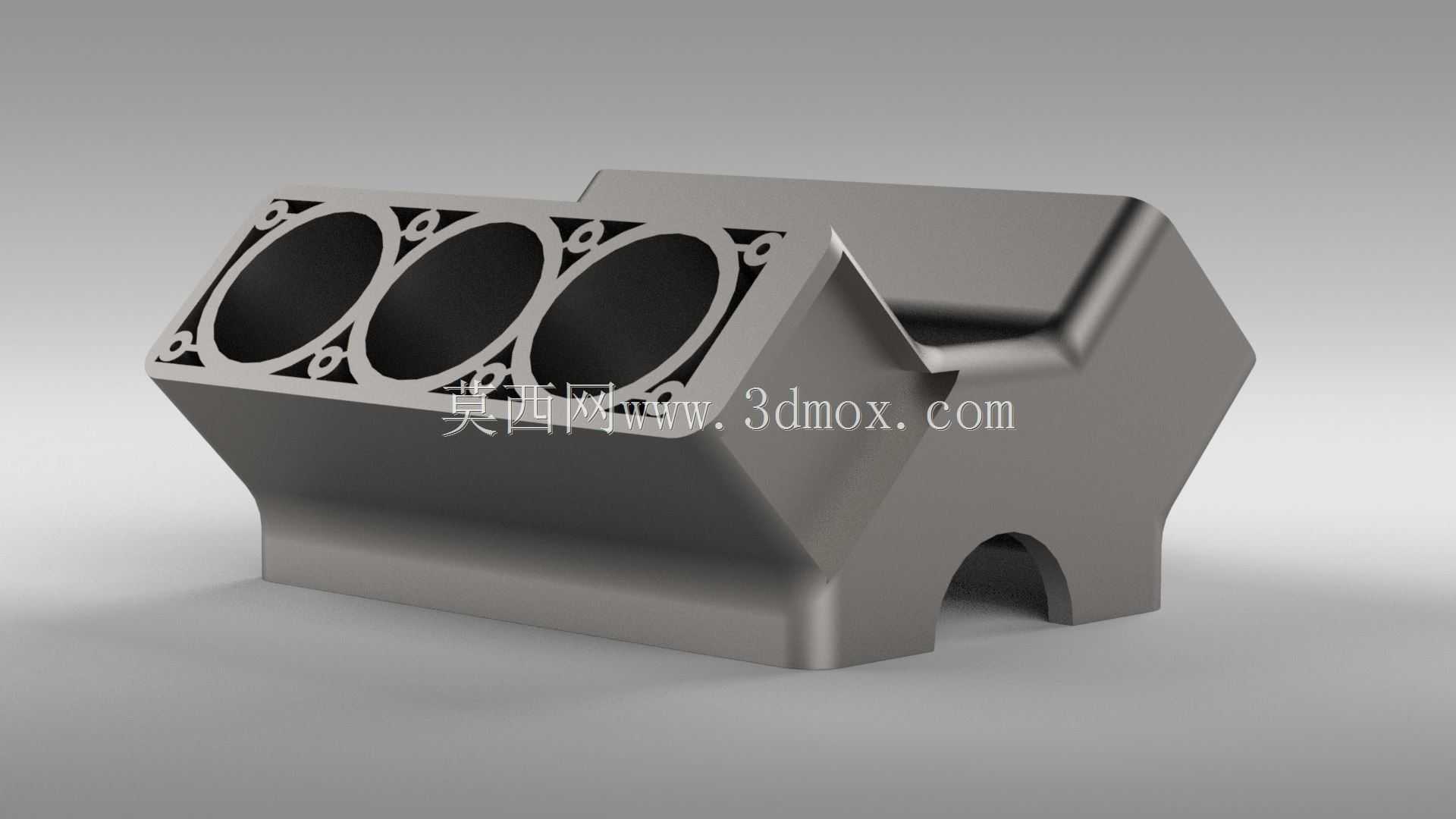

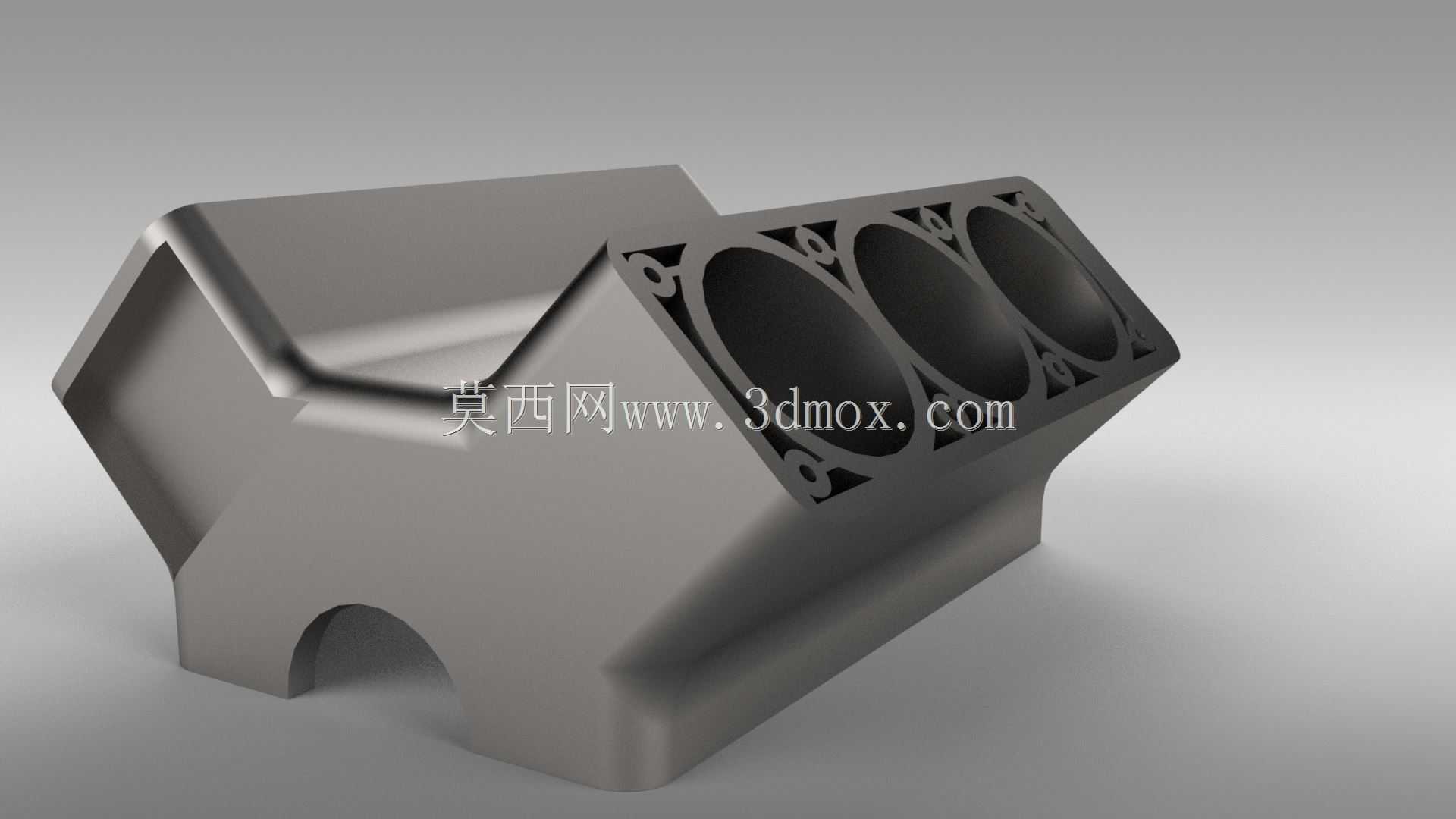

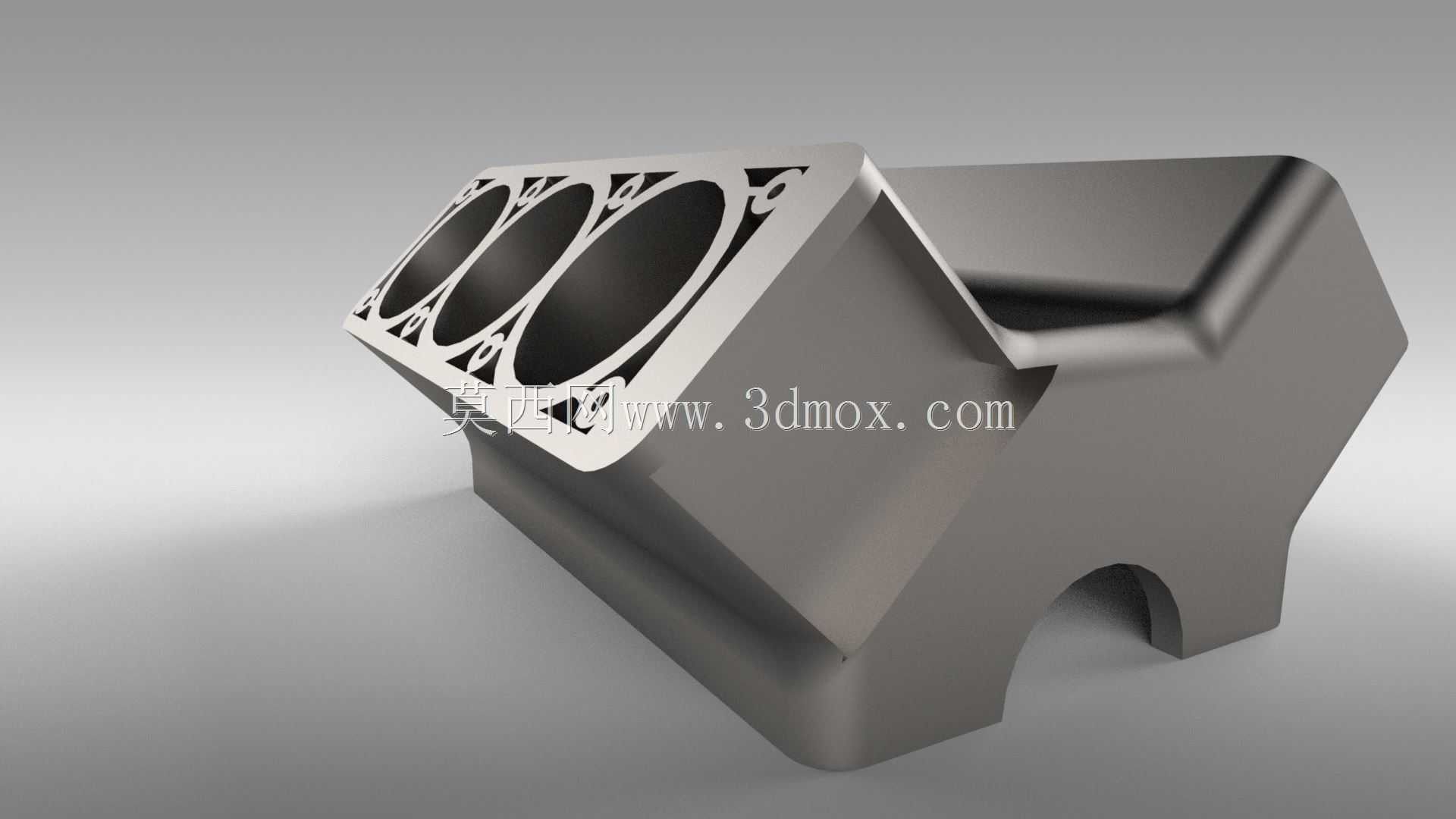

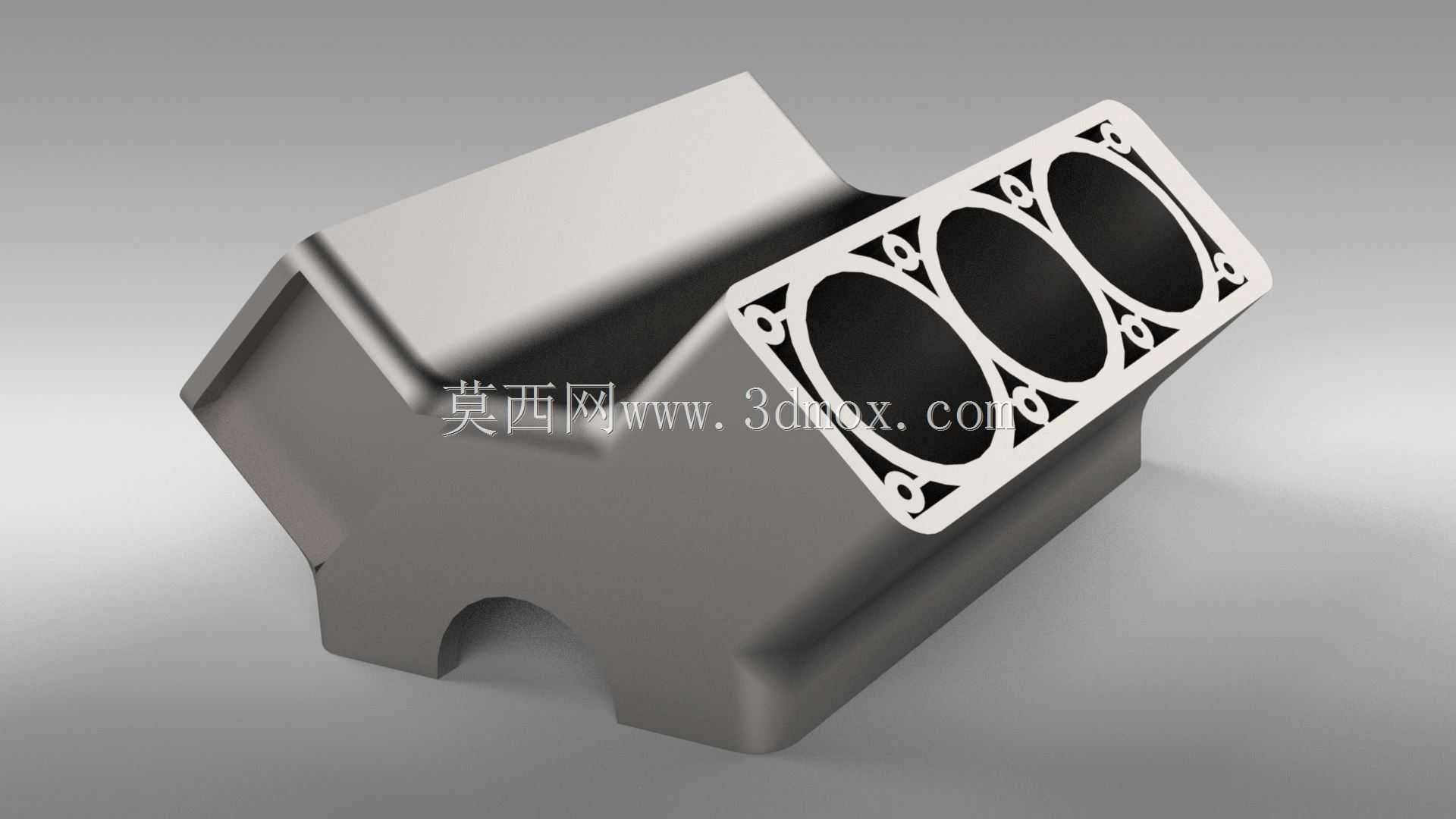

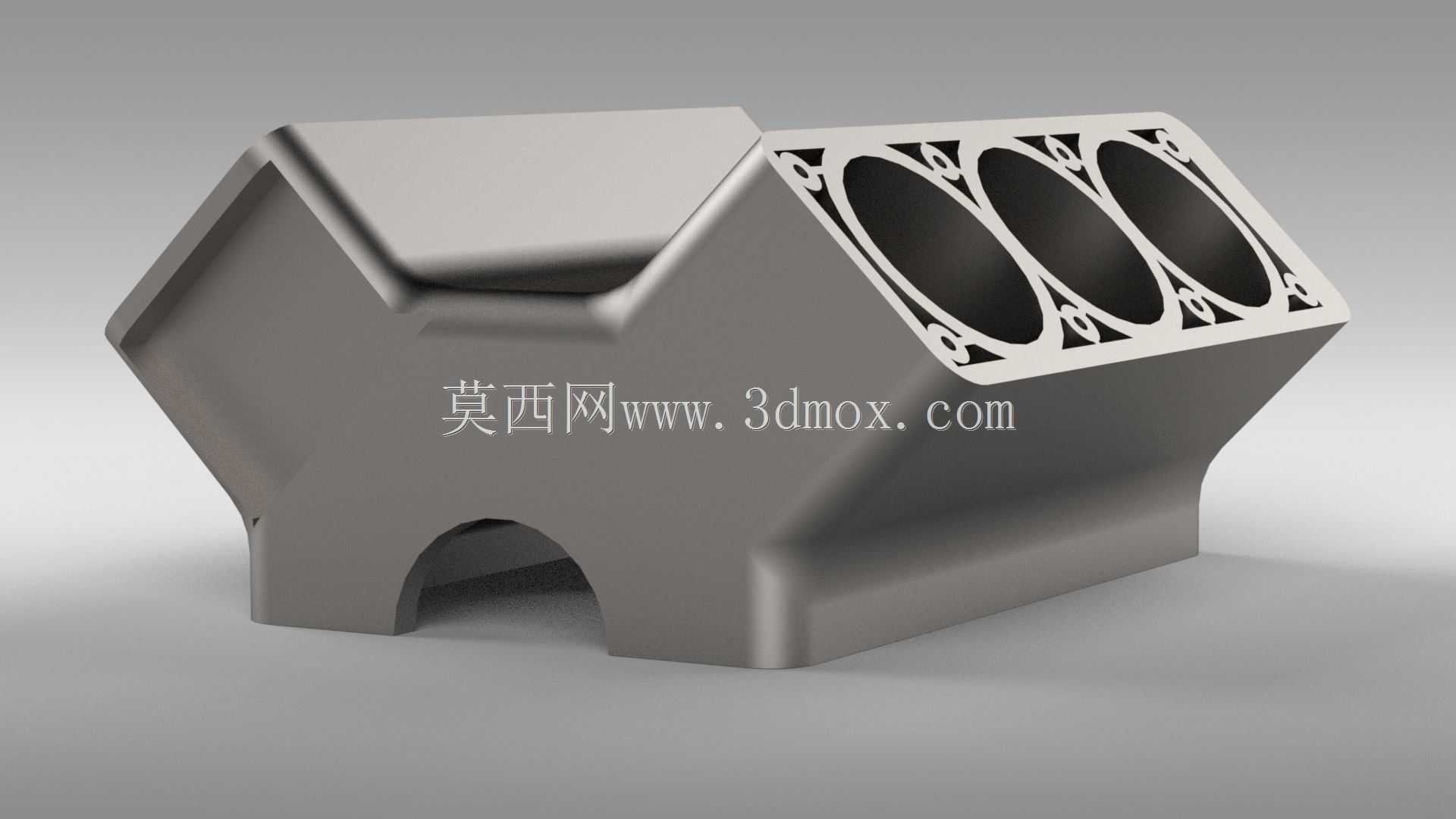

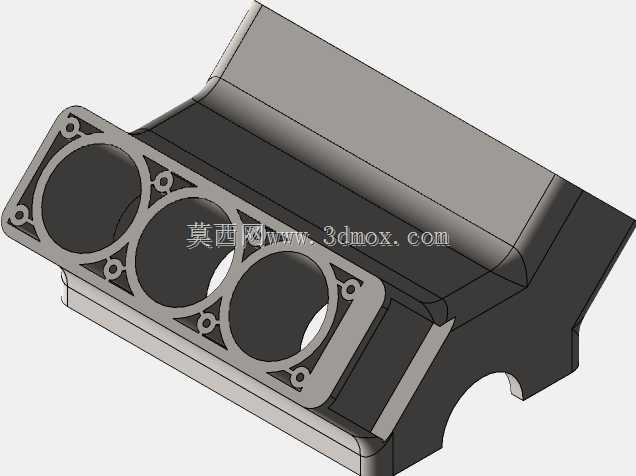

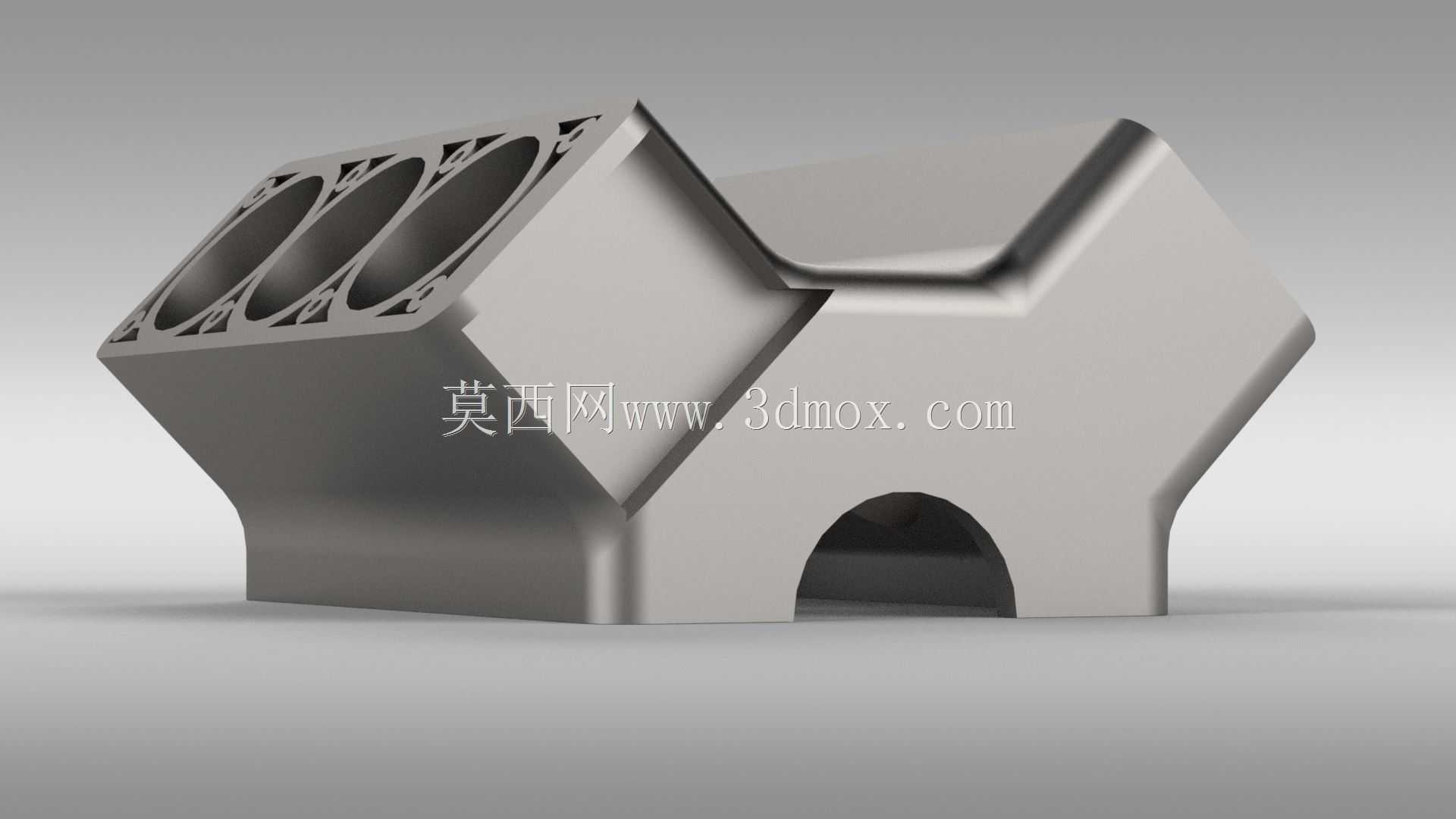

　　从结构设计思路来看，缸体采用两列三缸呈V型对称排布的结构，夹角区域集成了曲轴箱的主支撑座，底部的弧形避让结构是为了兼容曲轴平衡块的回转空间，避免高速运转时运动件与缸体本体发生干涉。缸筒周边的加强筋采用镂空式框架设计，不是单纯为了减重，而是在缸盖螺栓拧紧的压紧力作用下，让缸筒的圆周变形量控制在微米级，避免缸垫密封失效、活塞环偏磨这类常见的装机故障。顶面的缸孔周边设计了连续的密封压合面，螺栓孔位围绕每个缸孔均匀排布，保证燃烧爆发压力作用下，缸垫各区域的压紧力均匀，不会出现高压燃气击穿水套、油道的问题。

　　在安装边界的设计上，缸体的前端面预留了正时系统、水泵、机油泵、附件驱动轮系的安装定位止口，所有安装孔的位置度公差都控制在0.1mm以内，保证前端轮系的共面度，避免皮带偏磨、异响。后端面是与变速器壳体连接的对接面，设计有定位销孔与螺栓过孔，同时集成了曲轴后油封的安装座，密封槽的尺寸精度直接影响长期使用后的机油渗漏风险。缸体两侧的水套开孔是连接冷却系统歧管的接口，油道开孔则对接机油滤清器、机油冷却器的安装座，内部的油路采用斜孔交叉设计，减少工艺孔的数量，降低机油泄漏的风险点。

　　从实际使用的功能特性来看，这款缸体的水套采用分层设计，上部围绕缸筒的高温区域设置较窄的冷却通道，加快高温区的冷却液流速，避免缸筒上部过热导致的爆震、早燃问题；下部水套空间适当放大，平衡整体温度场，减少缸筒上下段的温差，降低热变形带来的活塞配合间隙变化。主轴承座采用一体式拱形支撑结构，相比分体式轴承盖的设计，整体刚性提升40%以上，能承受高转速下曲轴的交变冲击载荷，主轴承孔的同轴度在加工后需要控制在0.02mm以内，保证曲轴运转的平顺性，减少轴瓦的偏磨。缸体的侧壁设计了多个加强筋连接主轴承座与缸筒外壁，既提升了整体结构的固有频率，避免运转过程中产生共振噪声，也能分散燃烧过程中传递到缸壁的冲击力，减少缸体的振动传递。

　　在工艺适配性上，这款缸体的结构设计兼容高压铸造的生产工艺，所有内壁的拔模斜度控制在1°-1.5°之间，避免铸造过程中出现粘砂、冷隔缺陷，内部的水套砂芯采用分体定位结构，保证壁厚均匀，不会出现局部过厚导致的铸件缩松问题。安装面的加工余量预留3mm，在粗加工后经过时效处理释放铸造应力，再进行半精加工、精加工，避免长期使用后出现应力变形，导致各安装面的位置度超差。油道孔的设计避免了直角转弯，减少机油流动的阻力，保证高转速下机油能快速到达各个润滑点位，避免轴瓦、凸轮轴等部件出现干磨故障。

　　实际装车匹配中，这类V6缸体的动力输出平顺性优于同排量的直列四缸机型，因为六个缸的做功间隔角更小，动力输出的波动更小，NVH表现更优，多用于中高端乘用车型的动力配置。缸体的重量控制也经过多轮拓扑优化，在保证刚性满足200bar以上爆发压力要求的前提下，去除了非承载区域的多余材料，相比同排量的传统铸铁缸体，铝合金材质的该款缸体重量能降低40%左右，有助于整车的轻量化设计，降低簧下质量，提升车辆的操控响应与燃油经济性。
