树莓派开发板接口布局三维结构设计

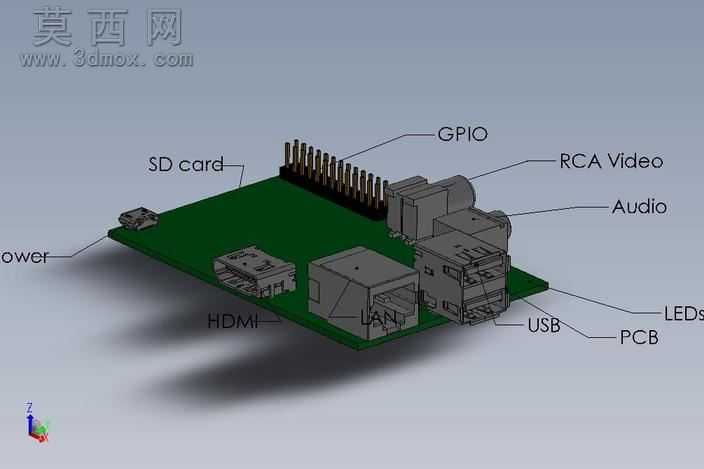

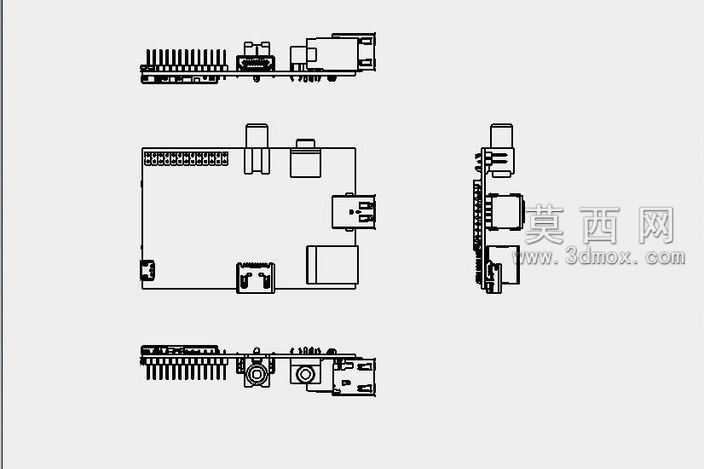

本作品为树莓派单板计算机的三维结构建模成果，建模过程依托三维设计软件完成全参数化构建，首先以官方公布的树莓派PCB板卡物理尺寸为基准，绘制出精准的绿色PCB基板轮廓，还原板卡的切角、安装孔位等基础结构特征，保证整体外形尺寸与实物完全匹配。建模过程中对板载各类接口进行了逐一精细化还原：针对排针形式的GPIO接口，先构建单根排针的金属针体与塑料基座结构，再按照标准40Pin引脚间距完成阵列排布，还原排针的高度与排布位置；针对SD卡卡槽，还原其插拔式结构的卡扣、弹片细节，匹配标准SD卡的插入尺寸；针对电源接口、HDMI接口、RJ45以太网接口、双USB接口、RCA视频接口、3.5mm音频接口，分别还原各接口的金属外壳、内部插芯、固定引脚的结构，区分不同接口的外形差异与安装位置，保证各接口的相对位置与实物完全一致，同时还原板载状态LED灯的小型贴片元件结构。材质渲染阶段，为PCB基板赋予哑光绿色阻焊层材质，模拟真实电路板的磨砂质感；为金属接口外壳赋予哑光锡镍合金材质，还原金属接口的半光泽金属质感；为排针塑料基座赋予黑色硬质塑料材质，为排针针体、接口内部插针赋予亮面铜质镀金材质；为板体上的丝印标识区域预留对应材质通道，清晰呈现各接口的标注文字位置。整体建模采用自底向上的装配思路，先完成单个元件的独立建模，再按照PCB板的布局坐标完成元件装配，所有元件的安装位置、突出高度均参考实物测量数据设置，既保证了外观的高度还原，也清晰呈现了树莓派开发板的整体接口布局与板载元件排布逻辑，可用于电子结构教学、开发板外壳适配设计、嵌入式设备结构展示等场景，直观展现单板计算机的硬件结构组成。
