手持折叠式无线电遥测通讯天线总成

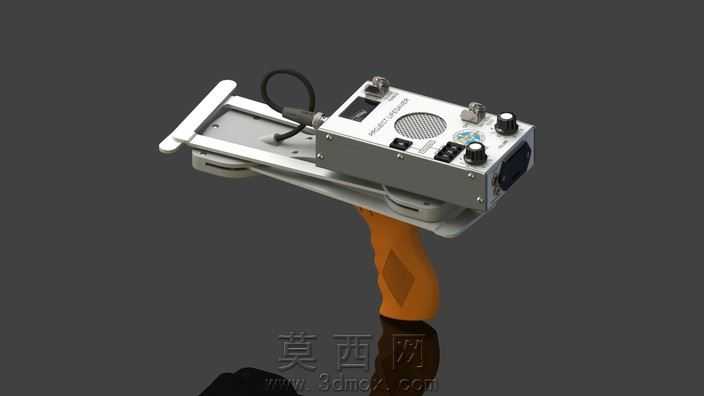

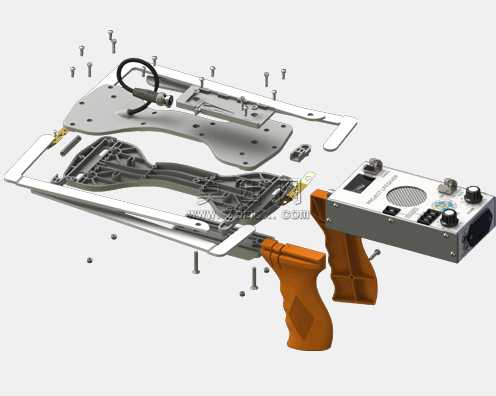

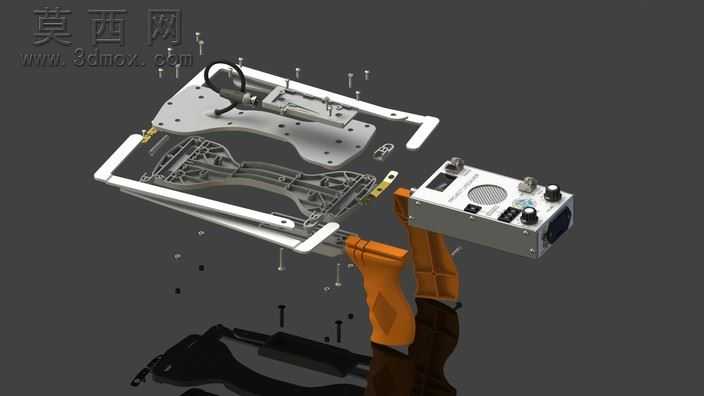

本作品为手持折叠式无线电遥测通讯天线总成三维模型，建模过程严格遵循工业产品正向设计逻辑，首先基于无线电遥测作业的实际使用场景确定核心尺寸边界，针对手持操作的人机工程需求，将握持区域设计为贴合手掌弧度的曲面结构，同时兼顾折叠收纳后的紧凑性要求，对天线翻转铰接结构做了重点参数化设计。建模阶段采用自底向上的装配体构建思路，先分别完成主机壳体、调节旋钮、通讯接口、折叠铰接支架、握持手柄、天线辐射单元、信号连接线等独立零件的特征建模：主机壳体部分通过拉伸、切除、圆角特征构建出带有扬声器格栅、接口开孔、旋钮安装位的一体化结构，对壳体表面的防滑纹理做了凹凸贴图映射处理，还原真实产品的表面触感；调节旋钮部分采用旋转凸台特征构建，表面添加滚花纹理细节，旋钮与壳体的装配间隙控制在工业设计合理公差范围内，保证虚拟装配下的运动无干涉；折叠铰接支架是本模型的核心结构件，建模时重点还原了铰接轴的限位结构，确保天线可在0至90度范围内实现角度调节与定位，支架与主机、天线单元的连接部位均设计有对应的安装定位凸台与螺丝孔位，完全符合实际产品的装配逻辑。材质渲染阶段针对不同零件的物理属性做了精准的材质参数匹配：主机壳体采用哑光银灰色金属漆材质，调整金属度与粗糙度参数还原工业设备外壳的磨砂金属质感；握持手柄采用橙色哑光工程塑料材质，添加细微的颗粒质感提升真实度；天线辐射单元采用亮面金属材质，模拟铝合金天线的表面反光特性；信号连接线采用黑色哑光橡胶材质，还原线缆的柔软质感；调节旋钮采用黑色硬质塑料搭配顶部银色标识圈的材质组合，清晰区分操作部件。渲染输出时采用三点布光方案，主光源模拟室内柔光环境照亮模型主体轮廓，辅光源补全暗部细节避免死黑，添加微弱的环境反射提升金属部件的质感表现，最终渲染图清晰呈现出产品的整体结构与材质细节。设计过程中充分考虑了产品的实际使用需求，折叠结构可在非使用状态下将天线收纳至与主机平行的位置，大幅缩小设备整体体积，方便作业人员随身携带；手持部位的曲面设计可提升长时间握持的舒适度，主机面板上的控件布局遵循操作频率优先级排布，高频使用的调节旋钮布置在手指可轻松触及的区域，充分体现工业设计的实用性原则。整个模型的所有零件均做了完整的几何特征构建，无缺失面、破面等问题，装配关系完全符合机械设计规范，可用于产品结构验证、展示动画制作、作业场景模拟等多种用途。
