9g微型伺服调谐执行机构结构设计

　　在航模舵面控制、小型桌面机器人关节驱动、精密仪器微调机构这类对安装空间、自重有严苛限制的场景里，9g规格的微型伺服调谐执行件是应用占比极高的动力输出单元。这类部件的核心作用是接收控制端输出的PWM脉宽调制信号，将内部直流电机的高速旋转运动，通过多级减速齿轮组降速增扭后，转化为输出轴的定角度回转动作，实现负载端的位置闭环控制，相比同扭矩等级的直驱电机，它自带减速与位置反馈结构，不需要额外搭配减速箱与编码器，集成度优势非常明显。

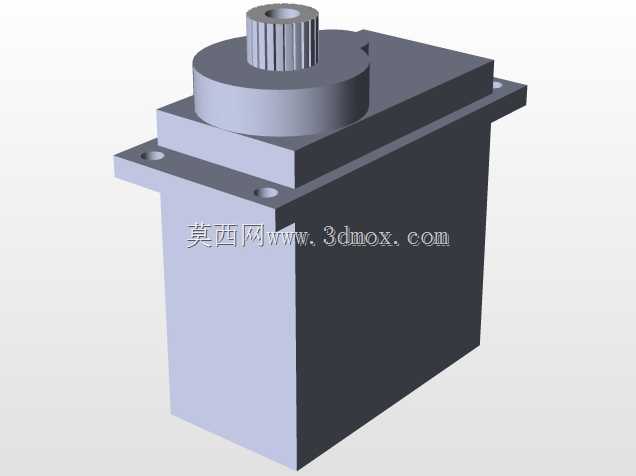

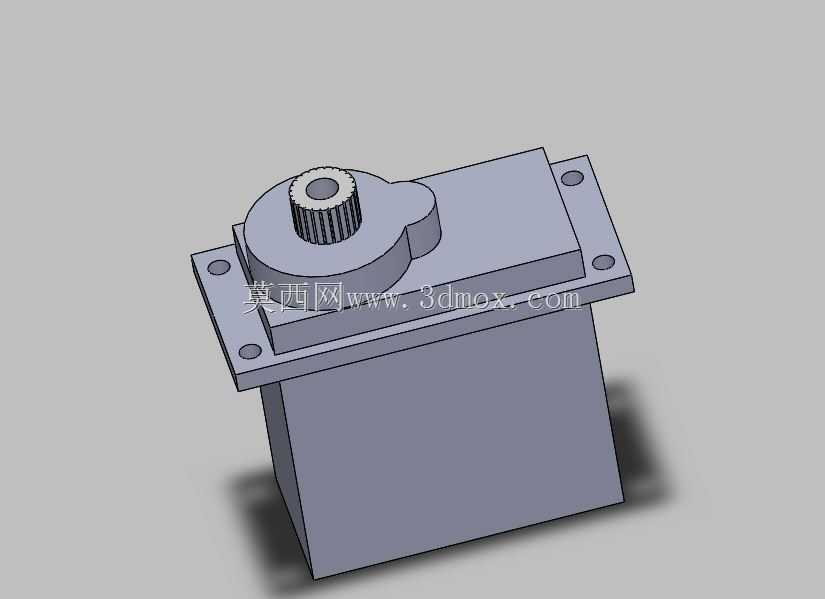

　　从结构设计逻辑来看，这类微型伺服的壳体采用上下分层的布局，上部为减速齿腔与输出轴安装位，下部为驱动电机、控制电路板的容纳腔，这种布局能最大化压缩垂直方向的安装高度，适配薄型安装空间的需求。上部安装法兰采用带四个安装孔的方形凸缘结构，安装孔位的中心距严格匹配通用9g舵机的行业安装规范，安装时不需要额外做转接件，直接通过M1.2或者M1.4的微型螺丝就能固定在安装基座上，法兰面与安装基座贴合时能保证输出轴的垂直度，避免带载运行时出现轴系偏磨的问题。输出轴端采用带齿的花键结构，配套的舵盘可以直接卡合在花键上，传递扭矩时不会出现相对打滑，花键的齿形参数和市面通用的微型舵盘完全兼容，替换配件时不需要做二次加工。

　　设计过程中需要重点关注几个边界参数：首先是输出轴的中心高，也就是安装法兰面到输出轴轴线的垂直距离，这个尺寸直接决定了舵盘安装后和周边结构的间隙，一旦尺寸偏差超过0.2mm，就可能出现舵盘转动时刮蹭壳体或者周边安装件的问题；其次是下部腔体的外形尺寸，这类微型伺服的下部腔体通常为方形结构，安装时需要在基座上预留对应的沉腔或者避让空间，腔体的侧壁厚度控制在0.8mm左右，既保证足够的结构强度，避免锁紧安装螺丝时出现壳体开裂，又能最大化压缩整体外形尺寸，控制整机自重。齿腔部分的侧置凸台是为了容纳最后一级减速齿轮的偏心安装位，设计这个凸台时需要注意其外轮廓不能超出安装法兰的边界，否则会导致法兰面无法和安装基座完全贴合，影响安装精度。

　　从功能实现的角度，这类伺服的调谐核心在于内部电位器和减速齿轮组的匹配，电位器的转轴和最后一级减速齿轮同轴联动，输出轴转动时电位器同步转动，将角度位置信号反馈给控制板，控制板对比输入信号的目标角度和当前反馈角度，调整电机的转向和转速，直到输出轴到达目标位置。设计减速齿轮组时，每一级齿轮的模数都选0.2到0.3的微型模数，齿宽控制在1mm左右，既要保证传递额定扭矩时不会出现断齿，又要控制齿轮组的整体占用空间，齿轮的啮合间隙需要控制在合理范围，间隙过大会导致输出轴的回程差变大，位置控制精度下降，间隙过小则会增大传动阻力，导致空载电流升高，甚至出现卡滞无法转动的问题。

　　在实际选型应用时，这类9g规格的伺服通常用于负载扭矩在1.5kg·cm以内的场合，比如小型固定翼航模的副翼、升降舵控制，微型四足机器人的腿部关节驱动，或者是小型云台的角度微调，安装时除了保证法兰面的贴合度，还要注意输出轴的径向负载不能超过设计阈值，因为输出轴的轴承采用的是微型含油轴承，径向负载过大很容易导致轴承磨损，出现输出轴晃动、精度下降的问题。走线方向通常从下部腔体的尾端引出，设计安装结构时需要在尾端预留足够的走线空间，避免线材被壳体压破导致短路。另外，上部齿腔的盖板和壳体之间采用卡扣加微型螺丝的固定方式，既方便后期打开调整齿轮间隙、更换磨损的齿轮，又能保证齿腔的密封性，避免外界的灰尘、碎屑进入齿腔，卡在齿轮啮合面导致传动卡滞。

　　这类微型伺服的外形设计没有多余的装饰结构，所有的外轮廓都是为了容纳内部结构、满足安装需求设计，法兰的四个边角做了小尺寸的倒角处理，避免安装时锐角刮伤线材或者操作人员，下部腔体的侧壁做了轻微的拔模斜度，方便注塑生产时脱模，同时也能在安装到沉腔时起到导向作用，降低装配难度。输出轴顶端的限位结构可以限制输出轴的最大转动角度，通常设计为180度的转动范围，避免输出轴过转导致内部电位器损坏，这个限位结构的位置需要和电位器的有效转动角度严格匹配，保证在转动行程的两个端点，电位器都处于有效工作区间，不会出现过转烧毁的问题。
