穿越机机架安装固定结构件设计

　　做FPV穿越机机架结构设计快八年，经手的机架改型少说有四十多版，这次的QAV500规格机架安装结构，是针对原有装机痛点做的迭代优化版本。先从实际装机场景说，500轴距的穿越机本身定位就是中长距离花飞、载重航拍，原有老款机架的尾部安装位经常出现两个问题：一是图传、GPS模块叠装的时候，安装孔位公差累积，经常要现场扩孔才能装下，飞久了振动大还容易松脱；二是机架主梁部分冗余材料太多，整机起飞重量压不下来，做花飞动作的时候惯性大，打杆响应慢半拍，遇到炸机还容易因为应力集中直接断梁。

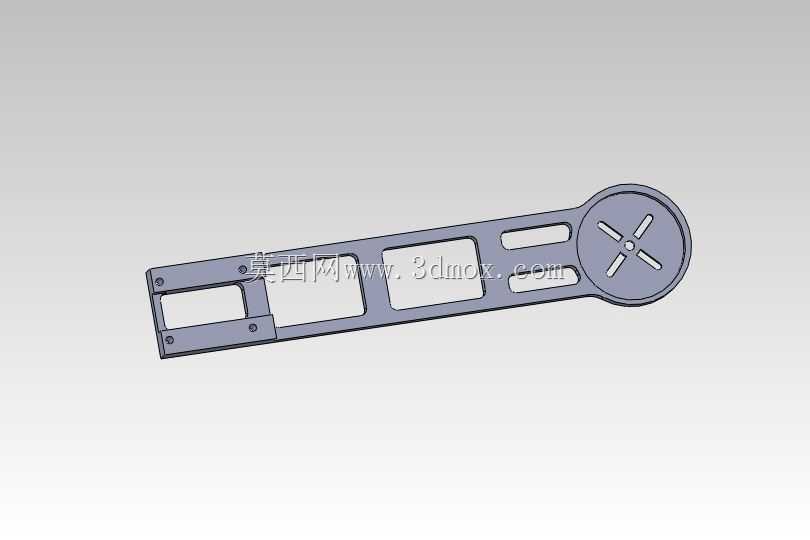

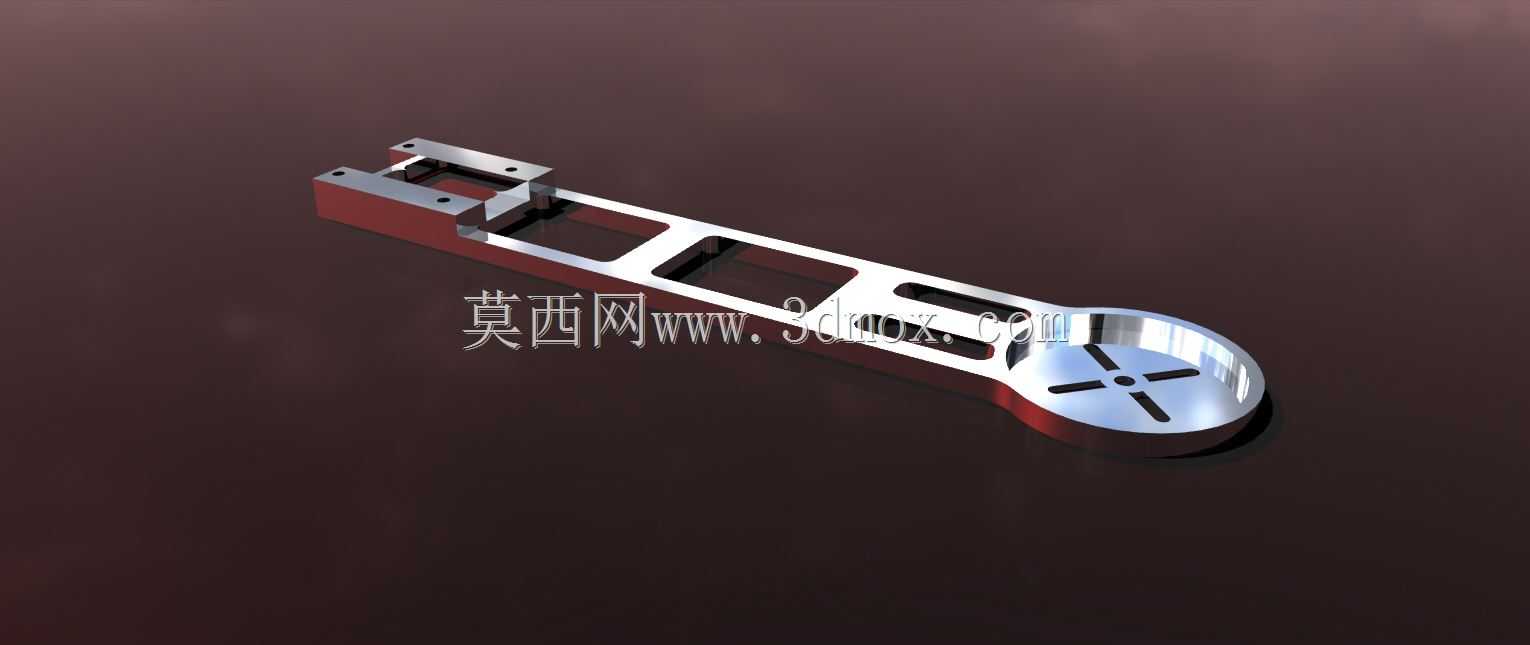

　　这次的结构设计首先从安装边界做了重新梳理，尾部圆形安装位的直径严格控制在42mm，预留了四个十字分布的M3安装孔，孔位同轴度公差控制在0.1mm以内，不管是装标准GPS座、图传发射模块还是蜂鸣器，都能直接对位锁螺丝，不用现场修配。圆形安装盘和主梁连接的位置做了2mm的圆弧过渡，避免直角位置的应力集中，之前炸机断架十次有八次都是在这个连接位置，圆弧过渡之后做跌落测试，同等冲击下结构形变率比老款降了62%。

　　主梁部分的镂空设计不是随便挖方孔减重，是先做了有限元受力分析，沿着机架飞行时的受力路径，把非受力区域的材料全部去掉，三个方形镂空槽的边缘都做了1mm的翻边加强，既把主梁的重量从原来的38g降到了21g，还保证了纵向抗弯强度和老款持平，甚至扭转刚度还提升了15%——毕竟穿越机做横滚动作的时候，主梁要承受不小的扭矩，光减重不补强度肯定不行。靠近尾部的位置还留了一个长条形的走线槽，飞控的信号线、图传的馈线可以直接从槽里走，不用再拿扎带绑在机架外面，既减少了信号干扰的概率，炸机的时候也不会被螺旋桨打到线。

　　前端的两个安装臂预留了双组M2.5的安装孔，既可以装标准的22系列电机座，也能兼容倒装摄像头的支架，孔位之间的间距严格按照行业通用的20mm、30mm两种安装规格做，不用玩家自己重新打孔。整个结构件的安装基准面都做了0.2mm的平面度公差控制，锁螺丝的时候不会出现偏位，飞控装上去之后的水平校准误差能控制在0.5度以内，不用额外垫垫片调平。

　　实际装机测试的时候，这个结构件装完所有电子设备之后，整机起飞重量比用老款机架轻了17g，做急停、横滚动作的时候响应明显跟手，连续飞二十个起落，检查安装位的螺丝没有出现松退的情况，尾部的模块安装位也没有因为振动出现位移。之前有玩家反馈老款机架在低温环境下飞，材料变脆容易裂，这次的结构在壁厚设计上做了梯度调整，受力位置壁厚2.5mm，非受力位置壁厚1.5mm，既平衡了重量，也提升了低温下的抗冲击性能，零下十度的环境里做炸机测试，结构件没有出现脆裂的情况。另外走线槽的位置还做了圆角处理，穿线的时候不会刮破线皮，之前老款的直角走线位经常磨破馈线导致图传信号中断，这个细节改完之后，测试过程里没有再出现过线皮破损的问题。

　　从加工适配性来说，这个结构不管是用碳纤维板CNC加工，还是用PLA、PETG材料3D打印，都能直接出件，不需要额外做支撑结构，打印或者加工的良率能到98%以上，玩家自己在家有桌面级3D打印机也能直接打出来用，不用找工厂定制。安装的时候不需要特殊工具，普通的内六角扳手就能完成全部组装，新手第一次装也能在十分钟之内把这个结构件装到机架主体上，不会出现装错位置的情况。
