阿科普拉门托红色塑料传动连接构件

　　做传动结构设计快十二年，经手的小连接件没有一千也有八百，这类阿科普拉门托结构的构件，最早是在小型输送线的从动端调试时接触到的，当时现场的老钳工拿出来替换磨损的旧件，装上去之后传动的同轴度偏差容忍度比我之前选的刚性联轴器好太多，后来在不少轻载传动场景里我都会优先考虑这类结构。从实际应用场景来说，这类构件大多用在载荷不大、转速中等的传动链路里，比如小型自动化分拣线的辊筒传动端、实验室小型搅拌设备的动力输出连接、门窗自动启闭机构的传动衔接位，还有不少民用小型机电产品里也能看到类似结构的身影，它不需要像刚性联轴器那样要求两端轴的同轴度做到丝毫不差，自身的开槽结构可以抵消一部分安装时的角度偏差和径向偏移，

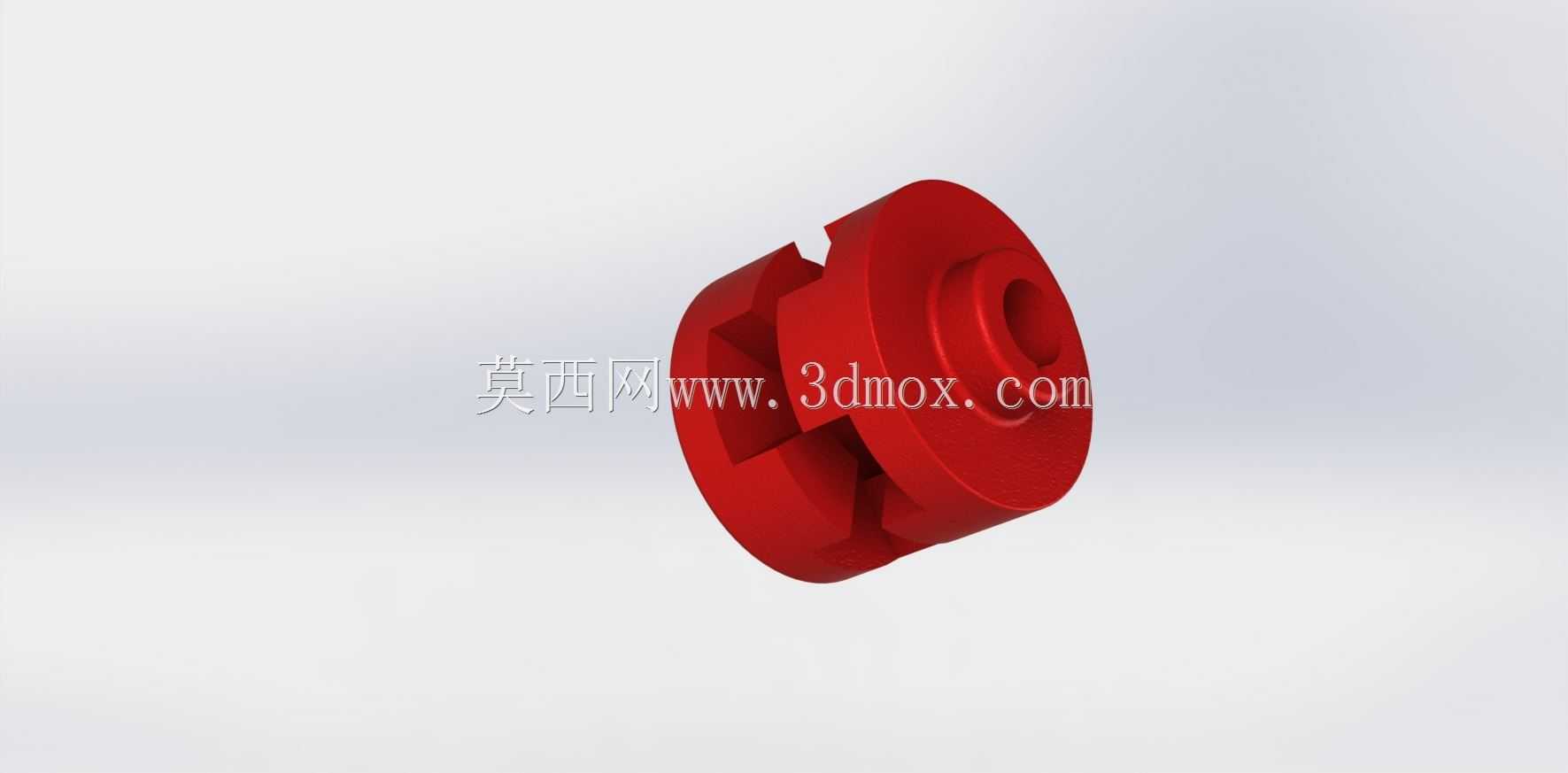

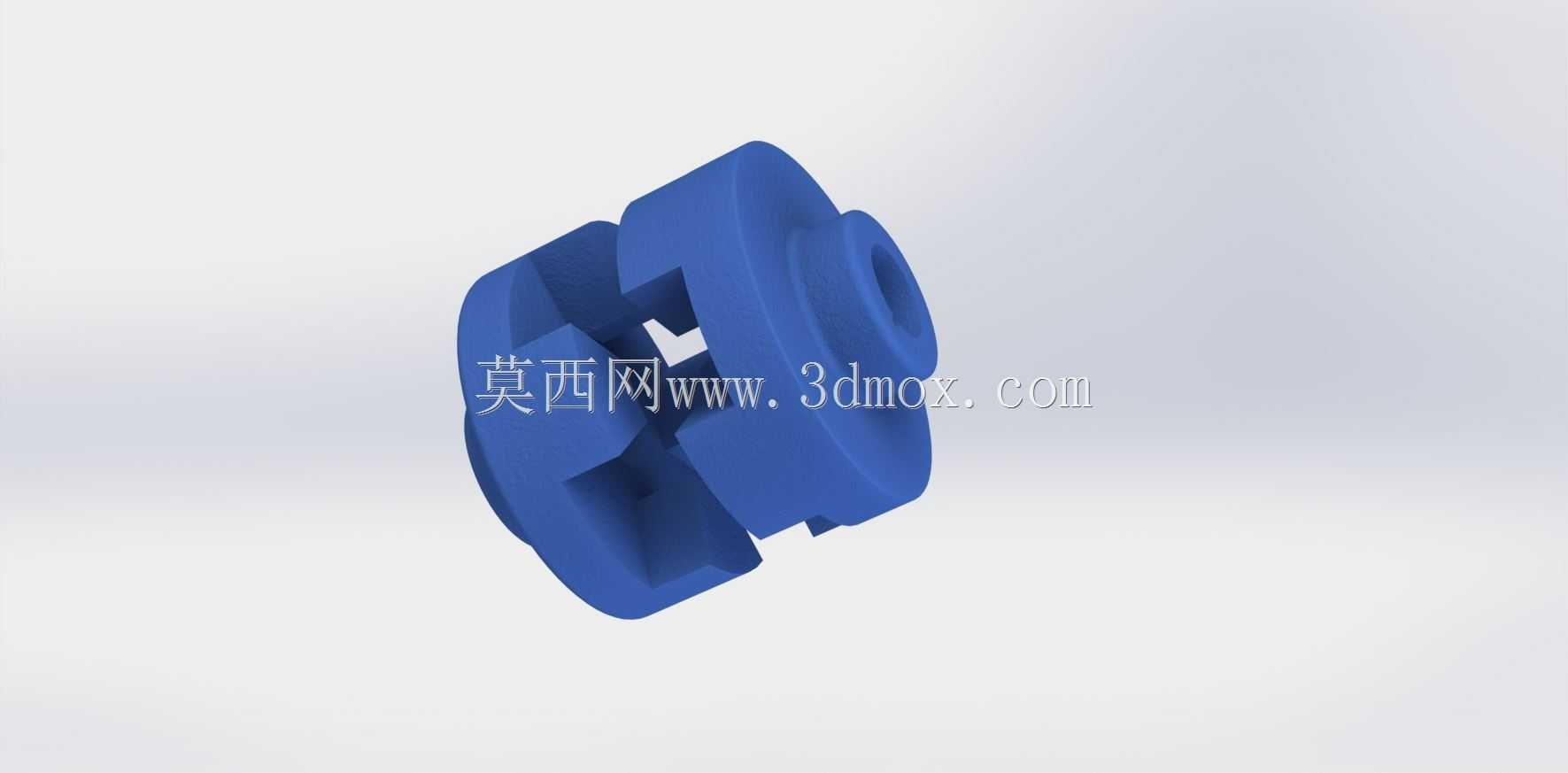

　　现场安装的时候对工人的装配精度要求更低，后期维护更换也不用反复打表找正，能省不少现场调试的时间。从功能特性上看，这个构件采用的是一体式开槽结构，中间的空腔用来容纳两端的连接轴，侧面的开槽是为了给连接键留出安装空间，同时开槽形成的弹性臂可以在传动过程中吸收小幅的振动，避免硬连接带来的应力集中，很多时候轻载传动里轴系的早期磨损，都是因为硬连接没法抵消安装偏差带来的附加载荷，这类带弹性补偿的连接件刚好能解决这个问题。材质选用红色工程塑料，一方面是因为塑料本身的自润滑特性，不需要额外加注润滑脂就能长期运行，在一些不方便做润滑维护的封闭结构里用着很省心，另一方面塑料的重量比金属件轻很多，高速转动的时候带来的动平衡偏差更小，

　　也不会像金属件那样容易出现锈蚀问题，在有一定湿度的环境里使用寿命更长。设计思路上，这个构件的外形做了圆弧过渡处理，没有尖锐的棱角，一方面是注塑生产的时候更容易脱模，减少注塑件的应力集中点，避免使用过程中从棱角位置开裂，另一方面安装的时候也不会刮伤操作人员或者周边的管线。中间的轴孔做了公差适配，按照常用的过渡配合公差设计，既能保证和轴的连接不会出现松旷，又不会因为过盈量太大导致安装的时候需要大力敲击损坏构件。侧面的开槽宽度是根据常用的平键尺寸设计的，键槽的位置和轴孔的同轴度做了严格控制，避免装键之后出现传动卡滞的问题。从安装边界来看，这个构件的整体外径是根据传递扭矩的大小计算出来的，外径太小的话弹性臂的强度不够，传动的时候容易断裂，

　　外径太大的话会占用过多的安装空间，周边的结构件需要预留更大的避让位置，反而会增加整体结构的体积。轴向的长度是根据两端轴的插入深度确定的，既要保证轴插入之后有足够的接触面积传递扭矩，又不会因为长度太长导致轴的悬臂过长，增加轴系的弯曲载荷。安装的时候只需要将两端的轴分别插入构件两端的空腔，对准键槽装入平键，再用顶丝或者轴端挡圈做轴向固定就可以完成装配，不需要复杂的专用工具，后期维护的时候如果构件出现磨损，只需要松开固定件就能直接替换，不需要拆解整个传动链路，维护效率很高。在实际选型的时候，需要先核算传动链路的最大传递扭矩，确保构件的额定扭矩大于实际工作扭矩的1.5倍以上，避免过载导致弹性臂断裂，同时要确认两端轴的直径和构件的轴孔尺寸匹配，键槽的尺寸也要和平键的规格对应，安装的时候不需要刻意追求极高的同轴度，只要两端轴的偏移量在构件的补偿范围内就可以正常运行，不过也要注意偏移量不能超过设计允许的最大值，否则会大幅缩短构件的使用寿命。这类塑料材质的传动连接件，工作温度范围一般在零下二十度到八十度之间，不适合用在高温或者有强腐蚀溶剂的环境里，如果是高温工况就需要换成金属材质的同结构构件，不过在常规的民用机电、小型自动化设备、门窗传动机构里，这类塑料构件的性价比和使用体验都比金属连接件更有优势。
