移动式商用炭烤炉带置物架结构设计

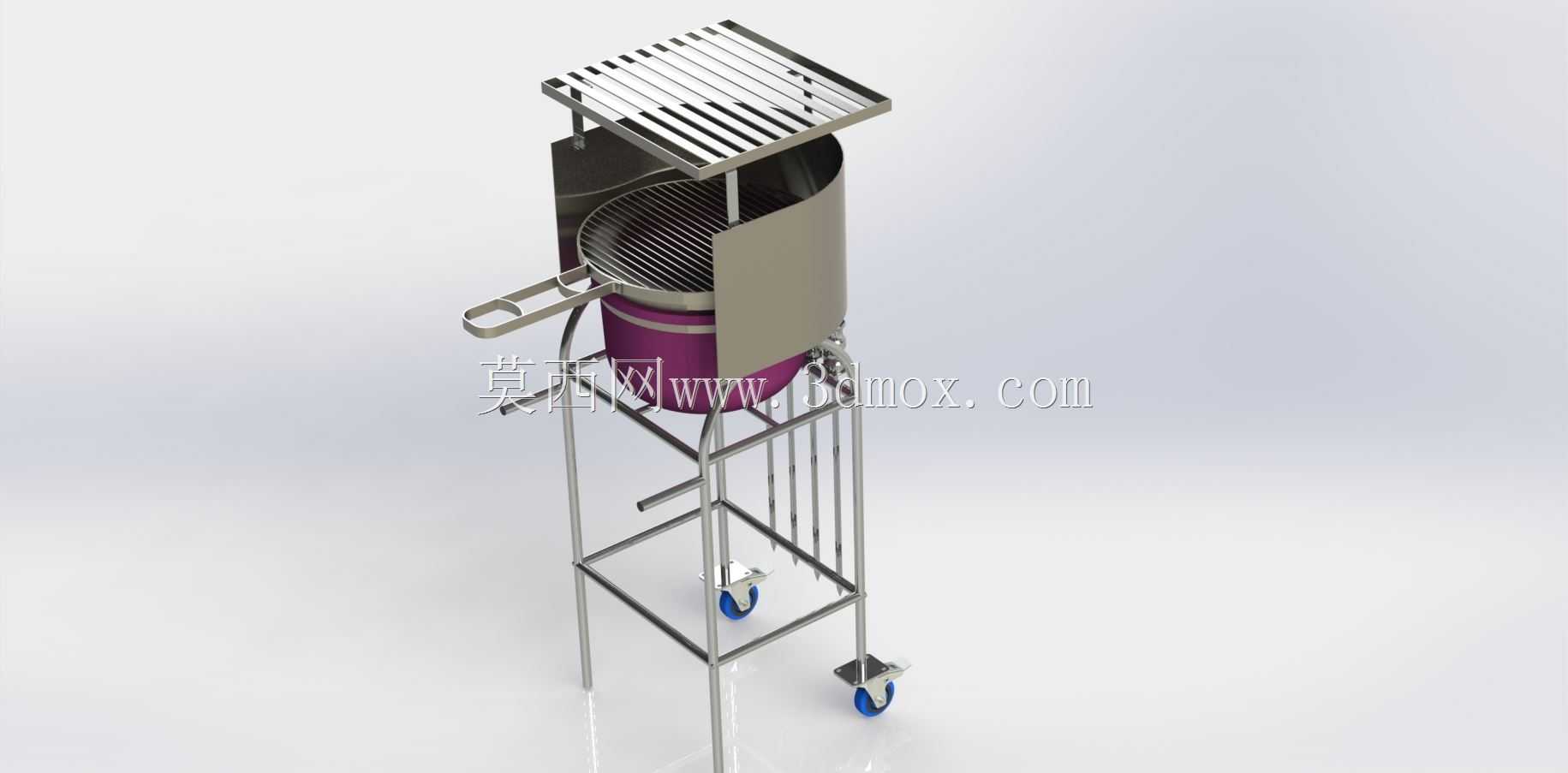

　　这款移动式商用炭烤设备的结构设计，首先要匹配户外餐吧、酒店外摆区、流动餐饮点位的实际使用需求，区别于家用小型烤炉，整体结构优先考虑长时间商用场景下的承重稳定性、操作便捷性与清洁维护效率。从实际使用场景出发，外摆餐饮的经营点位经常需要根据客流、天气调整摆放位置，因此底部支架采用方管焊接的框架结构，四个支脚底端配置万向脚轮，其中两个脚轮带刹车锁止结构，移动时单人即可推动整体设备移位，定位后踩下刹车即可避免设备滑动，适配硬质铺装、防滑地砖等常见户外经营地面。

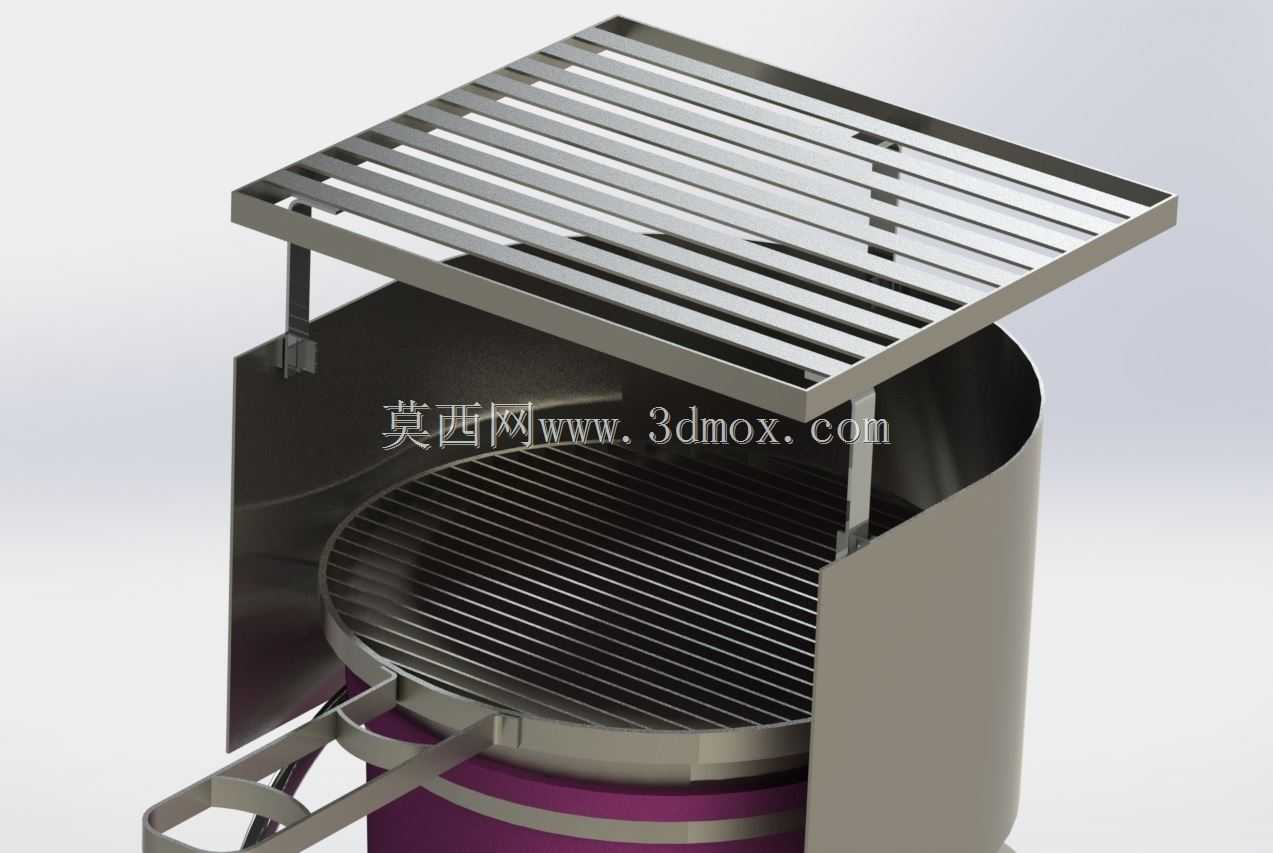

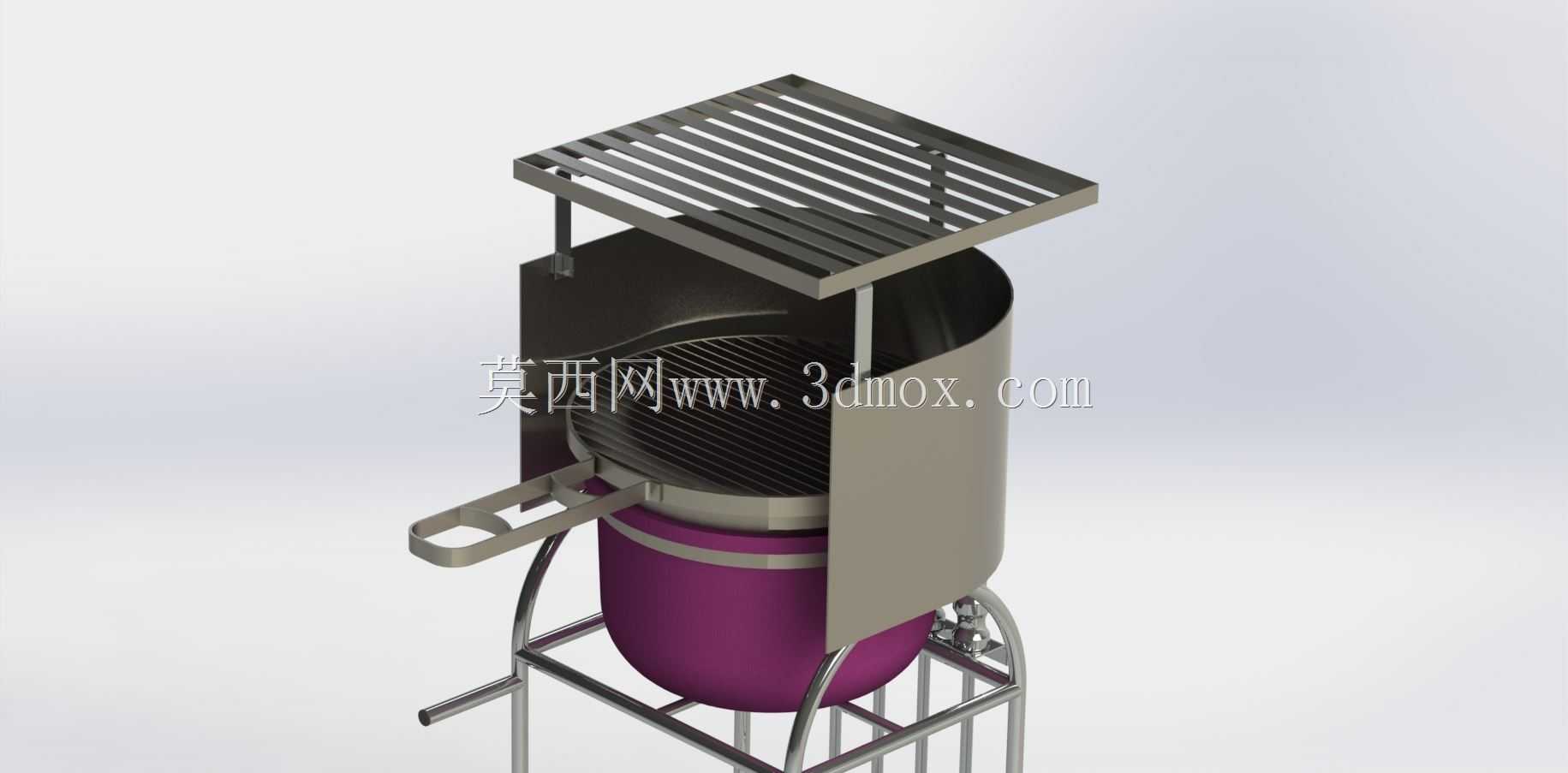

　　设备主体的炉体部分采用双层围板结构，内层为耐高温的金属盛炭腔，侧壁预留通风调节缝隙，可通过外侧的挡板开合调整进风量，进而控制炭炉的燃烧温度，避免出现烤糊食材或者炭火熄灭的问题；外层围板与内层腔体之间留有空气隔热层，能大幅降低炉体外壁的表面温度，避免操作人员误触烫伤，也能减少周边环境的热辐射影响，适配夏季户外经营的使用场景。炉体上方标配栅格状烤网，烤网采用圆钢焊接成型，栅格间隙控制在12mm左右，既能避免小块食材掉落炭腔，又能保证炭火的热量直接向上传导，满足肉类、海鲜、蔬菜等常见烧烤食材的烤制需求。

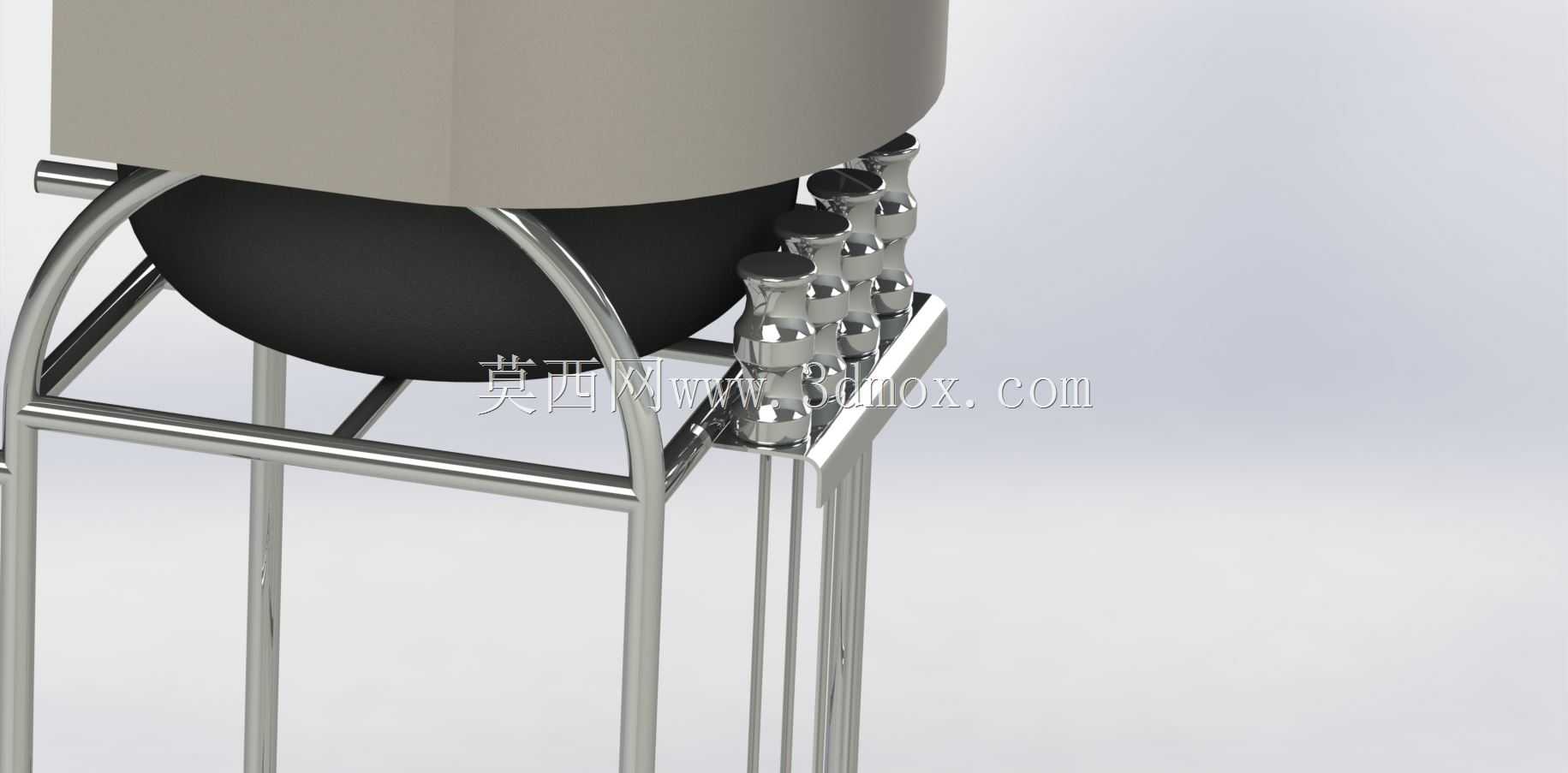

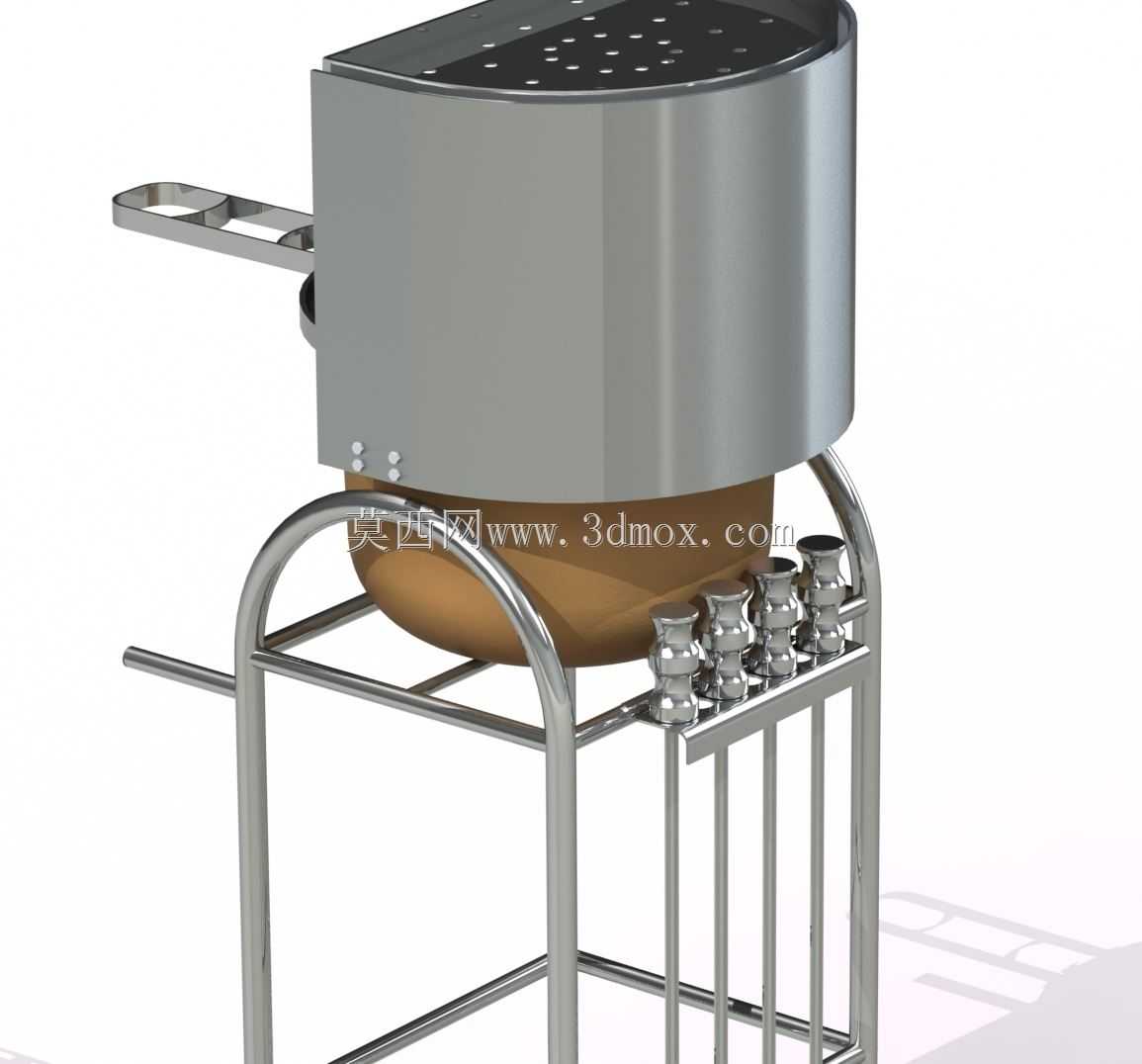

　　炉体侧方延伸出的置物平台采用镂空栅格设计，可临时放置待烤食材、调料容器或者烤制完成的成品，镂空结构能避免平台积留油污、水渍，日常清洁时直接用高压水枪冲洗即可快速打理。炉体上方额外设置的顶层置物架采用扁钢平行排布结构，距离烤网的高度预留350mm左右的空间，可放置需要保温的食材，或者悬挂烧烤夹、毛刷等操作工具，拿取时无需转身寻找工具，优化操作动线。支架中部设置的横向挂杆，可配套悬挂不同规格的烧烤签、清洁铲等工具，底部的方形置物层架可放置备用炭块、接油盘等配件，充分利用垂直空间拓展储物能力，无需额外搭配侧边置物车。

　　从安装边界来看，设备整体占地尺寸控制在0.3㎡左右，长度方向不超过650mm，宽度方向不超过500mm，整体高度在1200mm上下，操作面的高度适配成年人站立操作的舒适高度，无需弯腰即可完成翻烤、取放食材的动作，长时间操作也不易产生疲劳感。炉体与支架之间采用可拆卸的螺栓连接结构，运输时可将炉体、支架、顶层架拆分打包，降低运输体积，现场组装时仅需配套扳手即可完成整体装配，无需复杂的焊接工序。接油盘设置在炉体底部，为抽拉式结构，烤制过程中滴落的油污直接汇入接油盘，每日经营结束后可抽出接油盘直接倾倒清洁，避免油污长期积存产生异味或者引发火灾隐患。

　　结构设计时充分考虑商用场景的耐用性需求，所有与食材、炭火接触的金属部件均采用食品级不锈钢材质，支架方管的壁厚不小于1.2mm，焊接位置做满焊打磨处理，避免出现虚焊导致的结构松动，长期承重使用也不会出现框架变形的问题。脚轮采用耐磨橡胶材质，推动时不会产生明显噪音，也不会划伤地面铺装，适配高端酒店外摆区的地面保护要求。顶层置物架的承重设计不低于15kg，可同时放置多个食材托盘，满足高峰经营时段的置物需求。通风调节结构采用抽拉式挡板，调节档位清晰，操作人员可根据烤制食材的不同快速调整火力大小，比如烤制海鲜时调小进风降低炉温，烤制肉类时开大进风提升温度，适配不同食材的烤制工艺要求。
