卡普兰式涡轮转轮结构三维设计

　　卡普兰式涡轮属于轴流式水力机械的核心做功部件，这类结构最早被应用在低水头大流量的水利发电场景中，适配平原地区径流式水电站、潮汐能发电站的工况需求，和混流式涡轮相比，它的叶片具备角度可调的特性，能够在水头、流量波动幅度较大的工况下保持较高的能量转换效率，避免偏离最优工况区时出现的效率骤降、空蚀加剧等问题。从实际应用场景来看，这类转轮除了传统水利发电领域，也会被用在小型水能回收装置、工业循环水系统余压回收单元、船舶喷水推进系统的核心做功段，部分低扬程大流量的轴流泵也会采用类似的叶片型线设计，只是能量转换方向和涡轮相反。

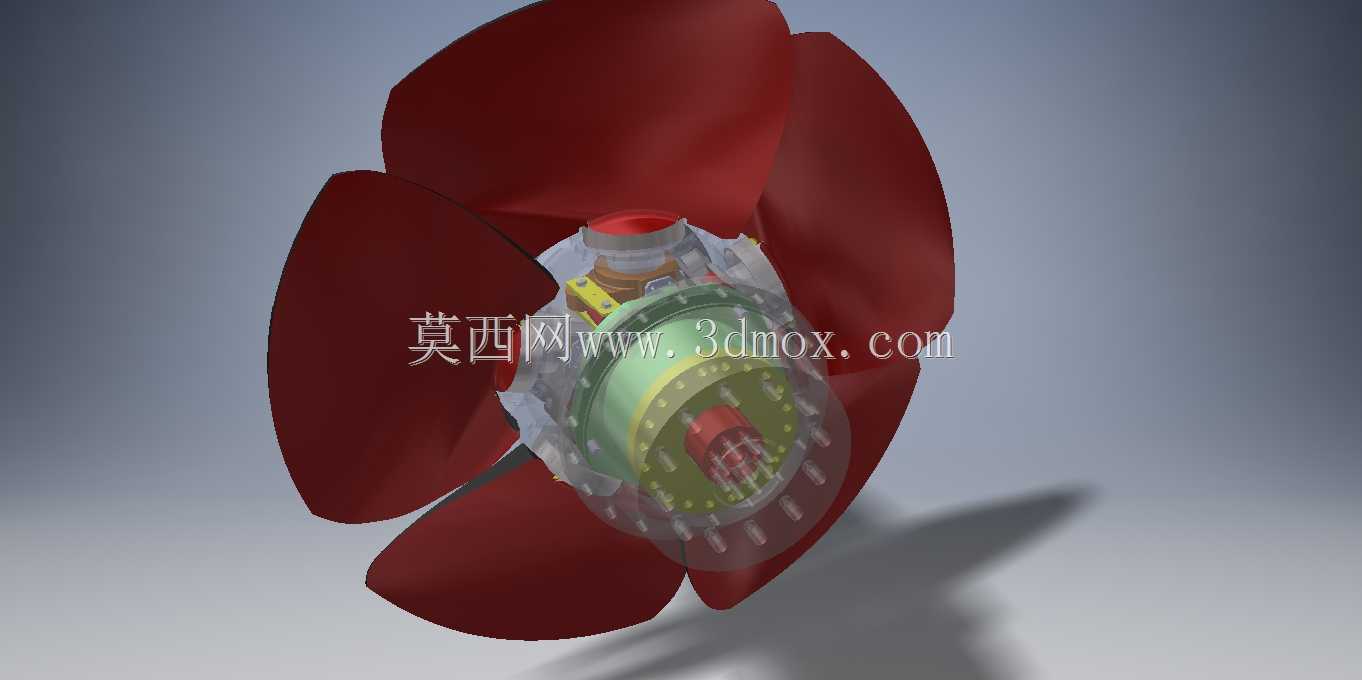

　　在结构设计层面，该模型完整还原了卡普兰涡轮的核心组成：五片空间扭曲叶片沿轮毂周向均布，叶片型线采用变环量设计，从叶根到叶顶的翼型安装角、弦长、厚度均呈连续渐变状态，叶根区域厚度更大以承担离心力和水动力弯矩，叶顶区域做了薄化处理以减小叶顶间隙泄漏带来的能量损失，叶片和轮毂的连接位置设置了枢轴结构，对应实际产品中用于调节叶片角度的转叶机构安装空间。轮毂内部集成了转叶机构的传动腔、操作油管的走形通道，以及和主轴连接的法兰定位面，轮毂外侧的导流罩做了流线型修型，能够减小水流进入叶片区前的撞击损失，避免轮毂端面形成局部脱流区。

　　从设计思路的角度出发，这类转轮的建模首先要完成水力设计阶段的参数计算：先根据设计水头、设计流量、额定转速确定转轮直径、轮毂比、叶片数等核心参数，再通过翼型骨线的空间坐标变换，把平面翼型映射到圆柱流面上，逐段生成叶片的压力面和吸力面曲面，建模过程中需要保证曲面的G2连续性，避免局部曲率突变引发的局部空化。叶片和轮毂的交接位置需要做圆角过渡处理，圆角半径从叶根前缘到尾缘随叶片厚度渐变，既可以降低应力集中系数，也能减少该位置的流动分离。轮毂内部的转叶机构空间需要和叶片枢轴的转动角度范围匹配，保证叶片在全关到全开的角度调节行程中，不会和轮毂内壁、相邻叶片发生运动干涉，枢轴的密封槽位置也在模型中做了预留，对应实际产品中防止压力水进入轮毂内腔的密封组件安装位。

　　关于安装边界和尺寸配合，该类转轮的上端通过轮毂内的止口和水轮机主轴定位，采用螺栓把合的方式传递扭矩，主轴的中心孔需要和轮毂内的操作油管对齐，为转叶机构的伺服油缸提供压力油通路。转轮室外壳和叶片叶顶的间隙需要控制在转轮直径的千分之一到千分之一点五之间，间隙过大会增加容积损失，间隙过小则会因为主轴摆动、叶片形变出现擦碰风险。转轮的下端和尾水管的直锥段对接，导流罩的出口型线需要和尾水管进口型线平滑衔接，保证水流流出转轮后能够均匀扩散，回收部分出口动能。在实际选型匹配中，需要根据电站的水头变幅范围确定叶片的最大调节角度，根据水质含沙量调整叶片表面的硬化层厚度参数，含沙量较高的工况下还需要在叶片前缘、叶顶区域做抗磨蚀堆焊层的预留设计，避免长期运行后叶片型线被磨蚀破坏，导致效率下降、振动加剧。

　　从结构受力的角度考量，建模过程中需要重点关注叶根位置的应力分布，正常运行时叶片同时承受水动力产生的弯矩、自身旋转带来的离心力，以及水流脉动带来的交变载荷，叶片和枢轴的连接位置是应力集中的高发区，设计时需要通过倒圆角、增加加强筋的方式降低峰值应力，避免长期运行出现疲劳裂纹。轮毂本体需要承受内部操作油的压力和外部水压力的差值，壁厚需要根据承压值做强度校核，转叶机构的传动拐臂布置需要保证各叶片的转动角度同步，避免不同叶片角度不一致引发的水力不平衡，进而导致机组振动超标。
