手持式气动拧紧作业工具结构设计

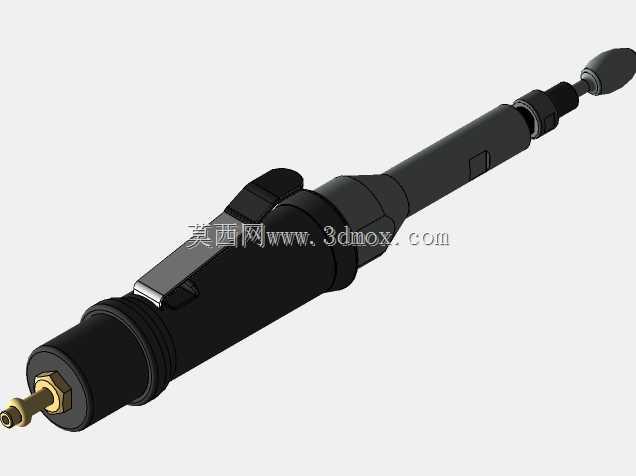

　　这款手持气动拧紧工具的三维结构，核心围绕装配工位的高频手动作业需求搭建，在汽车零部件装配、电子元器件锁付、五金制品组装等需要定扭矩拧紧的工位场景中，这类工具是一线作业人员接触频次最高的工装类设备之一。从结构设计逻辑来看，整体采用长筒式直柄布局，重心沿握持轴线分布，作业时手腕不需要额外施加偏载力矩，长时间连续作业的疲劳度远低于偏心布局的同类工具。工具尾部设置的按压式控制开关，采用单指触发的行程结构，开关触发行程控制在3毫米以内，触发力度控制在15牛上下，既避免误触启动，又不会让操作手指长时间施力产生劳损。工具前端的输出端采用快换式批头接口结构，接口处设置弹性钢珠卡位结构，更换批头时只需要向前拉动接口套环即可解锁，

　　插入适配批头后套环自动复位锁止，不需要额外辅助工具，适配不同规格的螺丝拧紧需求时，换型时间可以控制在10秒以内，适配多品种小批量的柔性装配线作业节奏。进气接口设置在工具最前端下方，采用标准外螺纹快插结构，接口轴线与工具主轴线呈15度夹角，接入气管后气管自然向下延伸，不会干扰作业时的视线，也不会在工具移动过程中与周边工件、工装产生剐蹭。从外形尺寸边界来看，工具整体长度控制在230毫米左右，最大握持段直径38毫米，刚好适配成年男性手掌的握持围度，握持段表面设置细密的防滑纹理，即使手上沾有少量装配油污，也能保持足够的握持摩擦力，不会出现打滑脱手的情况。工具中部设置的金属挂扣，采用弹簧复位结构，不使用时可以直接挂在工位旁的平衡器挂钩上，

　　工具随平衡器吊索悬停在作业半径内，作业人员不需要反复拿取放置工具，减少无效动作浪费。内部气动马达的布局采用同轴串联结构，压缩空气从前端进气口进入后，经过气道导流直接驱动马达转子旋转，马达输出的扭矩经过行星减速组增扭后传递到前端输出轴，减速组的齿轮采用斜齿结构，传动过程中的噪音比直齿结构低10分贝以上，作业时的整体噪音控制在75分贝以内，符合工业车间的噪音防护要求。工具的外壳主体采用工程塑料与金属嵌件复合结构，主体受力段嵌入铝合金衬套，既保证整体结构强度，又能控制整体重量在600克以内，单手持握作业时不会有明显的坠手感。外壳上的分段式凸起结构，除了提升握持摩擦力之外，还能在工具意外掉落时起到缓冲作用，

　　避免内部精密的气动元件受到直接冲击。输出端的扭矩调节结构集成在工具尾部的旋转帽上，旋转调节帽时通过内部的弹簧预紧力变化调整扭矩输出阈值，调节刻度直接印在调节帽周边，作业人员可以根据工艺要求的扭矩值快速调整，不需要借助额外的扭矩校准设备做粗调。从安装适配的角度来看，这款工具不需要额外的固定安装结构，只需要匹配对应直径的压缩空气气管，接入0.6兆帕的标准车间压缩空气气源即可正常工作，进气口处内置的金属滤网，可以过滤压缩空气中携带的大颗粒杂质，避免杂质进入气动马达造成缸体划伤，延长工具的维护周期。在实际产线应用中，这类直柄气动拧紧工具主要适配M3到M6规格的紧固件拧紧作业，在电子组装线中多用于塑胶壳体、金属支架的螺丝锁付，在汽车零部件装配线中多用于内饰件、小尺寸支架的紧固件安装，相比电动拧紧工具，它的抗过载能力更强，在频繁正反转切换的作业场景下，故障率更低，适合高节拍的连续装配工位。结构设计时特意将排气通道设置在工具尾部，排出的压缩空气直接朝向作业人员的后方，不会直吹工件表面，避免将工件表面的切屑、灰尘吹起影响装配精度，也不会直吹作业人员的手部造成不适。工具上的所有密封结构都采用耐油橡胶材质，长期接触压缩空气中携带的油雾也不会出现密封件老化膨胀的问题，日常维护只需要定期从进气口注入少量气动工具专用润滑油，即可保证内部气动元件的润滑状态，不需要做复杂的拆解保养。
