双探头同心度检测工装结构设计

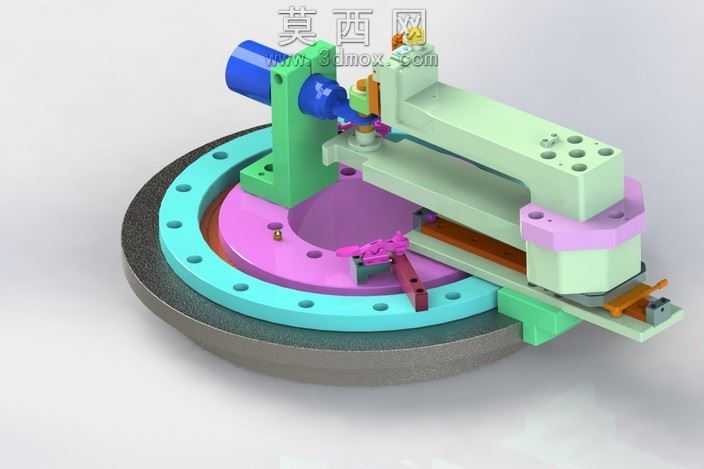

本作品为针对盘类零件检测需求设计的双探头同心度检测工装，整体采用三维建模软件完成全参数化结构搭建，建模过程中对各功能模块做了独立的零件拆分与装配约束校验，确保各运动部件无干涉、装配逻辑符合实际机械加工与装配的工艺要求。渲染阶段采用哑光工程塑料材质模拟非金属工装主体，金属检测探头、紧固件部分采用高反光金属材质搭配环境HDR贴图，还原真实工业场景下的材质质感，底座的磨砂金属法兰盘做了细微的表面纹理处理，区分不同功能部件的材质属性，提升渲染图的真实感与结构辨识度。结构设计上，整体以带安装孔的圆形法兰盘作为安装基座，基座上方设置可旋转的承载平台，用于放置待检测的盘类工件，平台侧边设置多组可调式定位压块，可适配不同直径规格的待检测零件，实现工件的快速装夹固定。检测执行部分采用双探头布局，其中垂直向上布置的探头用于检测工件的厚度参数，侧向布置的探头用于检测工件旋转过程中的同心度偏差，探头安装座设计为XY两向可调结构，可根据不同检测需求调整探头的伸出长度与检测位置，适配不同尺寸工件的检测点位要求。悬臂式的探头安装支架采用轻量化的筋板结构设计，在保证结构刚性、避免检测过程中支架形变影响检测精度的同时，尽可能降低工装整体重量。旋转承载平台与基座之间设置定位锁紧结构，可在调整完工件角度后完成位置锁定，也可配合驱动结构实现匀速旋转，完成整周的同心度连续检测。设计过程中优先考虑了工装的通用性与调节便捷性，所有可调位置均设置了刻度标识位，方便操作人员快速调整检测参数，各易磨损的探头接触位置设计为可更换的镶块结构，延长工装整体使用寿命，整体结构紧凑，功能分区明确，可直接集成到自动化检测产线中完成工件的厚度与同心度参数检测，也可作为 standalone 的手动检测工装用于车间质检环节。
