泡沫铝铸造生产线烧瓶定位工装结构

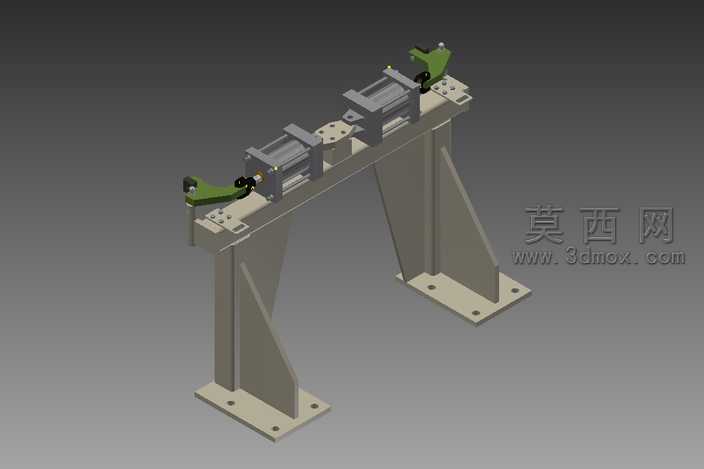

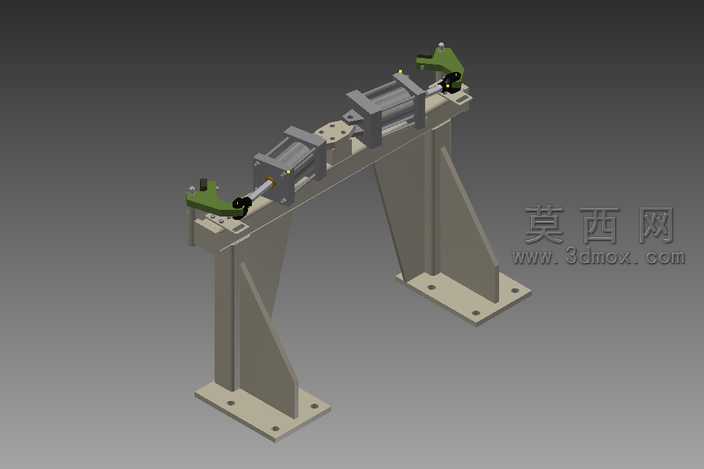

本模型为泡沫铝铸造生产线配套的烧瓶定位工装，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械工装设计的公差配合规范，对每一处安装孔位、连接面、运动配合间隙都做了精准的参数化定义，确保模型可直接对接后续的工程图导出与生产加工环节。渲染阶段采用哑光金属材质模拟机架的焊接钢结构件，对支撑立柱与底板的焊接加强筋做了倒角与焊缝细节处理，还原真实焊接工装的质感；夹持端的绿色压紧部件采用工程塑料材质渲染，区分金属结构件与功能执行件的材质差异，气缸等标准件采用银灰色金属搭配黑色密封件的材质方案，清晰区分不同功能部件。整体结构采用双立柱门式支撑架构，底部设置带安装孔的方形底板，可通过膨胀螺栓固定在生产线工位地面，立柱与底板之间增设三角形加强筋，大幅提升机架整体的抗扭刚度与承重能力，避免生产过程中夹持定位出现晃动偏移。横梁上对称布置两组定位夹持组件，每组组件集成直线导轨滑动副、气缸驱动单元与仿形夹持头，仿形夹持头的轮廓完全匹配烧瓶的颈部外形，确保夹持过程中不会对烧瓶外壁造成压损，同时保证定位精度满足铸造工艺要求。设计思路围绕泡沫铝铸造生产线的工位需求展开，针对烧瓶索引丢失的定位痛点，采用双端同步夹持的方案，配合气缸驱动实现快速夹紧与松开，滑动导轨的选用保证夹持动作的直线度与重复定位精度，整体结构兼顾刚性与操作便捷性，所有标准件均采用通用工业标准件规格，方便后期的维护与零部件更换，模型的装配层级清晰，从机架子装配到夹持组件子装配再到标准件层级逻辑明确，可直接用于虚拟装配验证、工位布局仿真以及生产现场的工装调试参考，通过三维建模提前验证了结构的运动干涉情况，确保夹持行程范围内无结构碰撞，满足生产线连续作业的使用需求。
