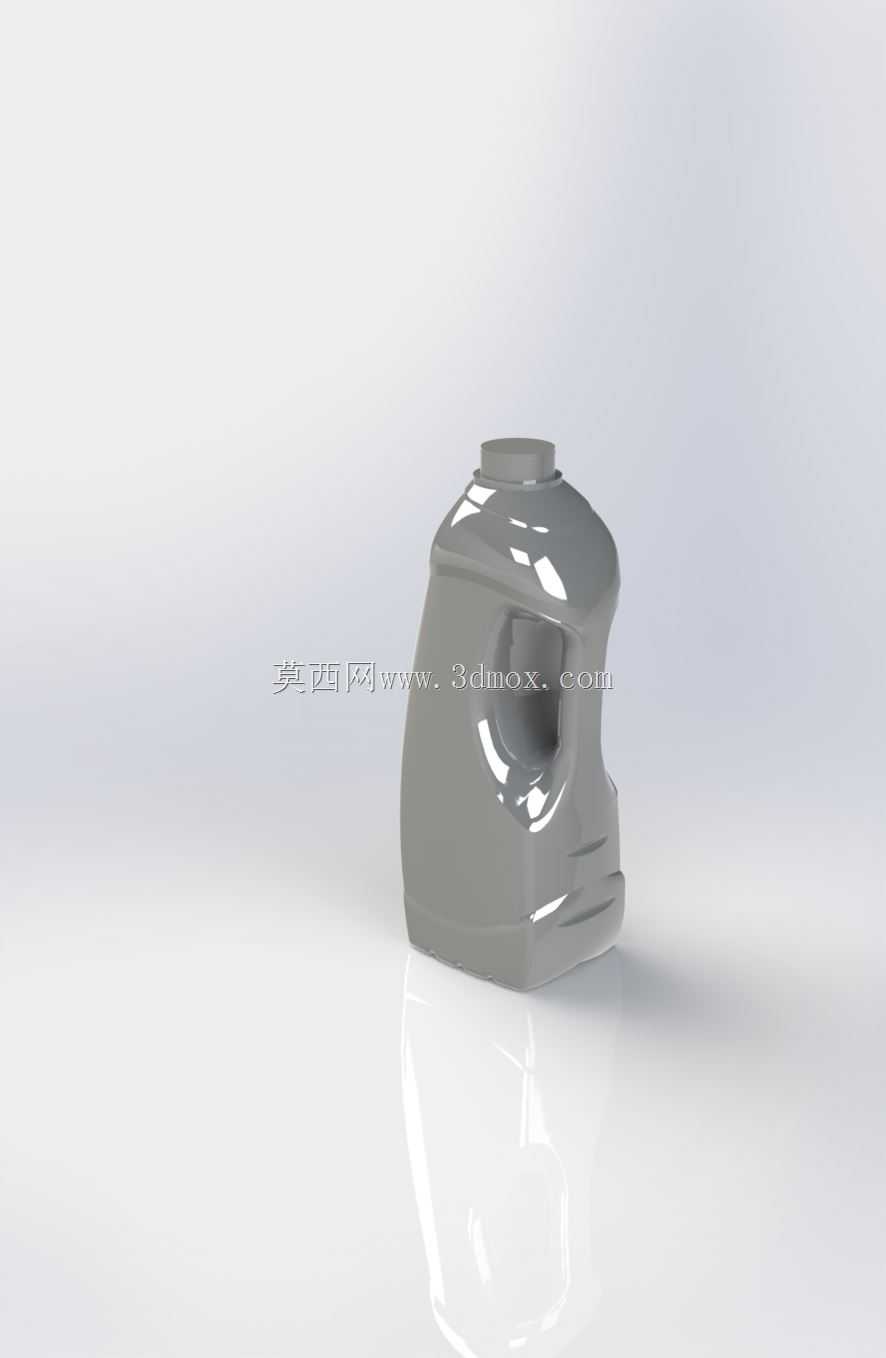

带集成把手大容量塑料储液壶结构设计

　　这款大容量塑料储液壶的结构设计，核心围绕民用流体分装、存储场景的实际使用需求展开，日常可用于车用玻璃水补充、家装涂料分装、园艺水肥存储、商用清洁药剂盛装等多个场景，适配从家庭日常使用到小型商户批量分装的多元需求。设计初期首先锚定了手持搬运的受力边界，将集成式把手的握持区域做了内凹圆弧过渡，握持段的截面宽度控制在42mm，刚好匹配成年人手掌自然握持的开合尺寸，把手与壶身的连接位置做了渐变加厚处理，从握持段3.5mm的壁厚平滑过渡到与壶身衔接处的6mm壁厚，避免满液状态下搬运时把手根部出现应力集中开裂的问题，同时把手内轮廓与壶身侧壁预留了28mm的间隙，保证戴劳保手套操作时也能顺利穿入手柄完成握持，不会出现卡手、握持空间不足的情况。

　　壶身整体采用非对称的流线型轮廓，上部靠近壶口位置做了收窄处理，壶口采用标准外螺纹结构，适配通用口径的螺旋密封盖，螺纹段做了3圈完整的啮合齿，保证旋合后的密封性能，倾倒液体时不会从螺纹缝隙出现渗漏。壶身下部做了外扩的支撑底座，底座的接触平面做了1.2mm深度的内凹防滑筋，放置在光滑台面时不会轻易滑动，同时底座的外轮廓尺寸比壶身中部宽出12mm，满液状态下的重心落在底座支撑面的几何中心位置，即使受到轻微的侧向碰撞也不会出现倾翻。壶身的侧壁做了0.8mm深度的内凹加强筋，沿着壶身高度方向呈竖向分布，既可以提升壶身整体的抗挤压能力，在堆码存储时上层壶体的压力可以通过加强筋均匀传导到下部结构，避免薄壁壶身出现瘪陷变形，

　　同时竖向的筋条也能在吹塑成型过程中起到引导料流均匀分布的作用，减少成型后壁厚不均、局部缺料的缺陷。壶嘴位置做了加长的导流结构，导流槽的截面呈V型，倾倒液体时流体可以沿着导流槽平稳流出，不会出现沿壶壁流淌挂液的问题，导流槽的末端做了圆弧收边，断液时残留的液体会顺着圆弧回流到壶内，不会在壶嘴位置残留滴落。考虑到不同使用场景的堆叠需求，壶盖的顶部做了与底座轮廓匹配的定位凹槽，多个储液壶上下堆叠时，上层壶的底座可以嵌入下层壶盖的凹槽内，堆叠高度达到5层时也不会出现滑移倾倒，充分利用垂直存储空间。整个壶身的壁厚控制在2.8mm到3.2mm之间，在保证结构强度的前提下尽可能减少材料用量，适配高密度聚乙烯吹塑成型的工艺要求，

　　成型后的壶身内壁光滑无明显拼模线，不会残留清洁死角，用于盛装食品级流体时也能满足基础的卫生要求。在安装与适配边界上，这款储液壶的整体最大宽度控制在180mm，最大高度260mm，可以轻松放入常规家用储物柜的层架间隔，也能适配多数车用后备箱的侧边储物格尺寸，不需要额外预留过大的存放空间。壶身的侧面预留了平整的标签粘贴区域，区域内做了微磨砂处理，粘贴纸质标签或不干胶标识时不会出现翘边、脱落的问题，方便用户标注内部盛装的流体类型、加注时间等信息，避免不同类型液体混装出现误用。针对低温使用场景，壶身的材料选型预留了足够的韧性冗余，在零下20摄氏度的环境下搬运跌落也不会出现脆裂，适配北方冬季户外存放车用补液的使用需求；在60摄氏度的高温环境下，壶身的变形量控制在2%以内，盛装温水类流体时不会出现软化变形的问题。
