钢铁材质单向流通旋转接头结构设计

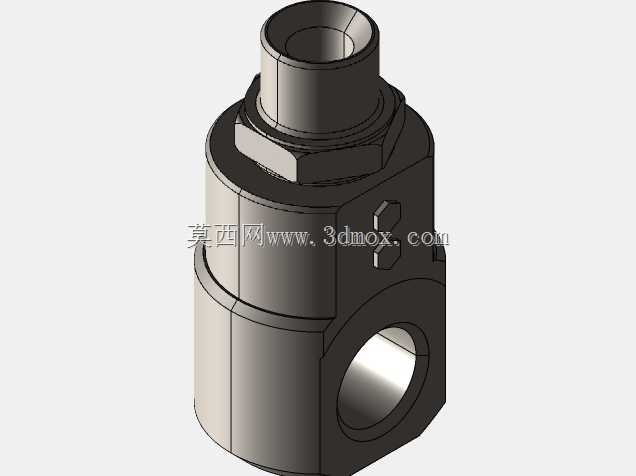

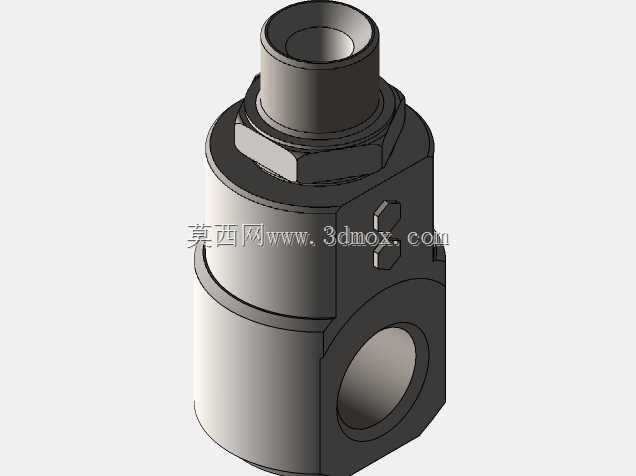

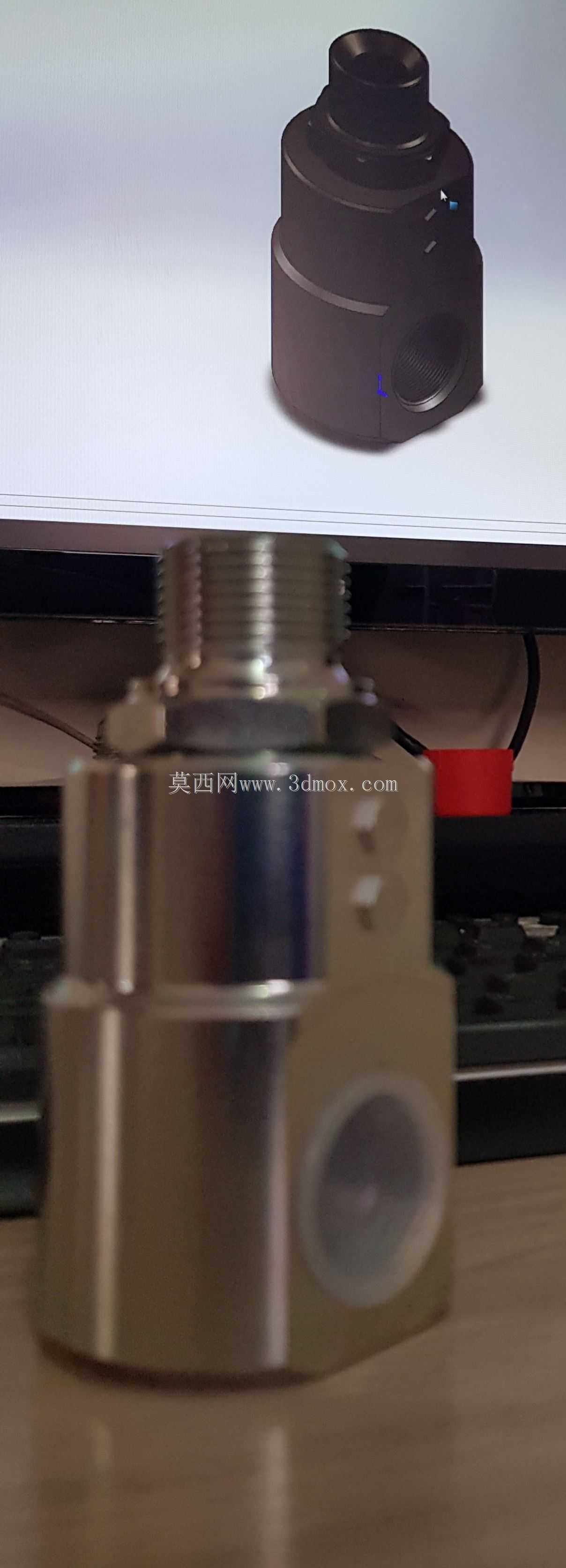

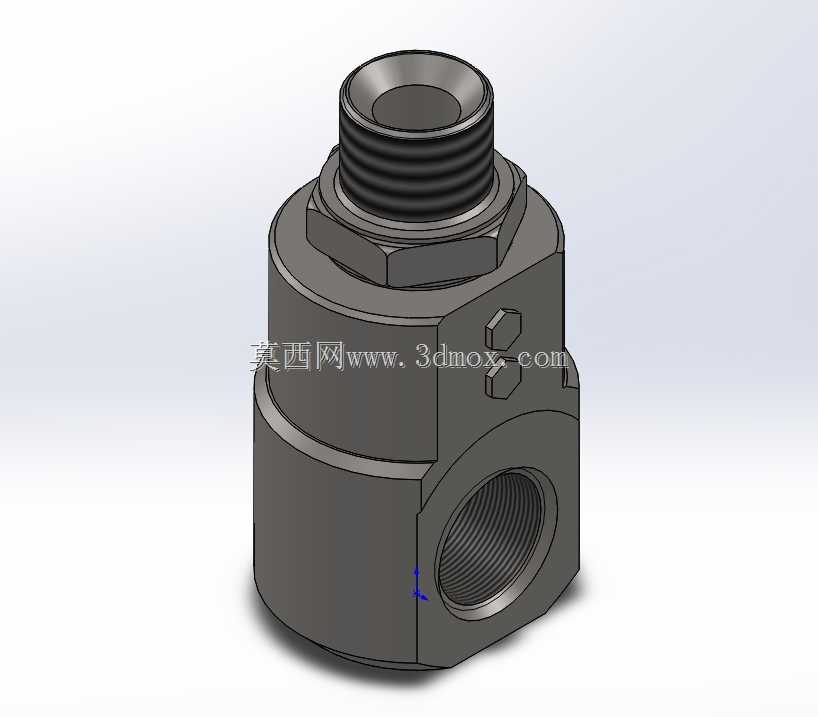

　　在工业流体输送管路系统中，常遇到固定管路与旋转执行部件之间的介质导通需求，这类场景下普通硬管连接会随部件相对转动产生管路扭结、密封失效甚至结构断裂问题，单向流动旋转接头就是为解决这类相对旋转工况下的介质单向导通需求开发的核心连接件。这款钢铁材质的旋转接头，针对90度转向的管路布局场景设计，主体采用阶梯式轴类结构布局，上部设置外螺纹连接端用于对接固定侧管路，侧部开设垂直于主体轴线的介质出口，用于对接旋转侧的执行部件，整体结构紧凑，可在狭小安装空间内完成管路的90度转向与旋转导通功能。从实际工况适配角度看，这类接头常应用在冶金设备的冷却辊管路、工程机械的旋转执行机构供液回路、机床主轴的冷却介质输送工位，这类场景普遍存在部件持续低速旋转、

　　介质带一定工作压力、现场存在金属碎屑或切削液飞溅的情况，因此接头主体采用钢铁材质加工，表面做防锈处理，可抵御常规工业环境下的磨损与腐蚀，避免长期使用后出现壳体锈蚀导致的介质泄漏问题。设计过程中，首先要明确介质的单向流动特性，内部流道做平滑过渡处理，避免直角拐点造成的介质流阻增大，在旋转配合面设置组合密封结构，既要保证相对旋转时的转动灵活性，又要阻断介质沿配合间隙的泄漏路径，同时要考虑旋转过程中的同轴度公差，将配合面的径向跳动控制在合理范围内，避免长期旋转出现偏磨导致密封件提前失效。从安装边界来看，主体上部的外螺纹采用3/4英寸规格，可直接匹配同规格的内螺纹管路接头，侧部出口同样采用标准管螺纹规格，安装时无需额外加工过渡接头，

　　主体最大外径控制在适配常规安装空间的尺寸范围内，安装时只需保证两端管路的同轴度偏差在允许范围内，即可完成快速装配。在结构细节处理上，壳体外部的阶梯结构不仅起到减重作用，还可作为安装时的夹持定位面，方便现场使用扳手完成拧紧操作，避免在密封配合面施加外力造成装配损伤；内部流道的孔径经过匹配计算，可满足对应流量下的介质输送需求，不会出现通流面积不足导致的压力损失过大问题。针对不同工况的压力适配需求，这款接头的密封结构可根据实际输送介质的特性更换对应材质的密封件，比如输送水基介质时采用丁腈橡胶密封，输送油性介质时更换为氟橡胶密封，无需改动主体结构即可适配多类介质输送场景。在实际选型应用中，需要注意接头的额定工作转速与工作压力匹配现场工况，

　　避免超转速或超压力使用导致密封失效，同时要预留足够的安装操作空间，保证后期维护时可方便拆卸更换密封件。这类旋转接头的核心作用是在两个存在相对旋转运动的部件之间建立稳定的介质流通通道，同时阻断介质反向流动，避免回路压力波动造成的介质回流问题，相比传统的软管连接方式，刚性结构的旋转接头使用寿命更长，维护周期更短，可大幅降低管路系统的后期维护成本。建模过程中，对各配合面的公差配合做了合理设定，旋转配合面采用间隙配合保证转动灵活性，螺纹连接面采用中等精度配合保证连接密封性，所有过渡圆角都做了应力集中规避处理，避免长期受介质压力与旋转扭矩作用出现结构开裂问题。
