Telecaster电吉他琴身实木结构三维数模

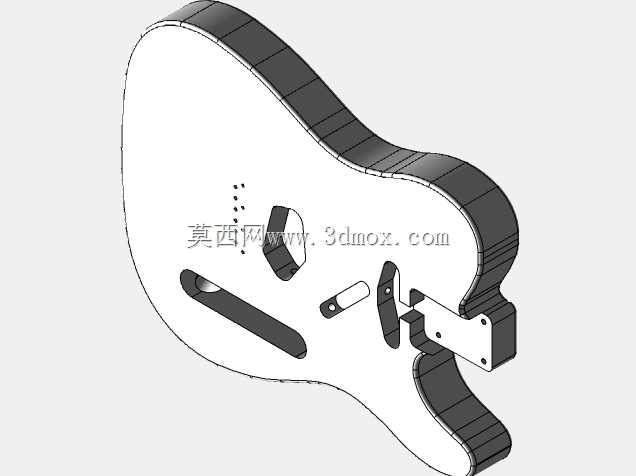

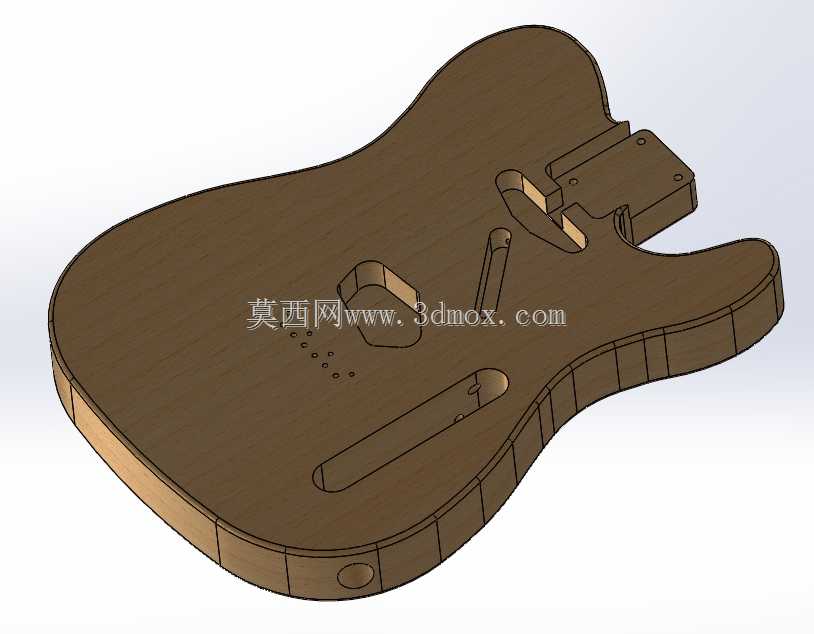

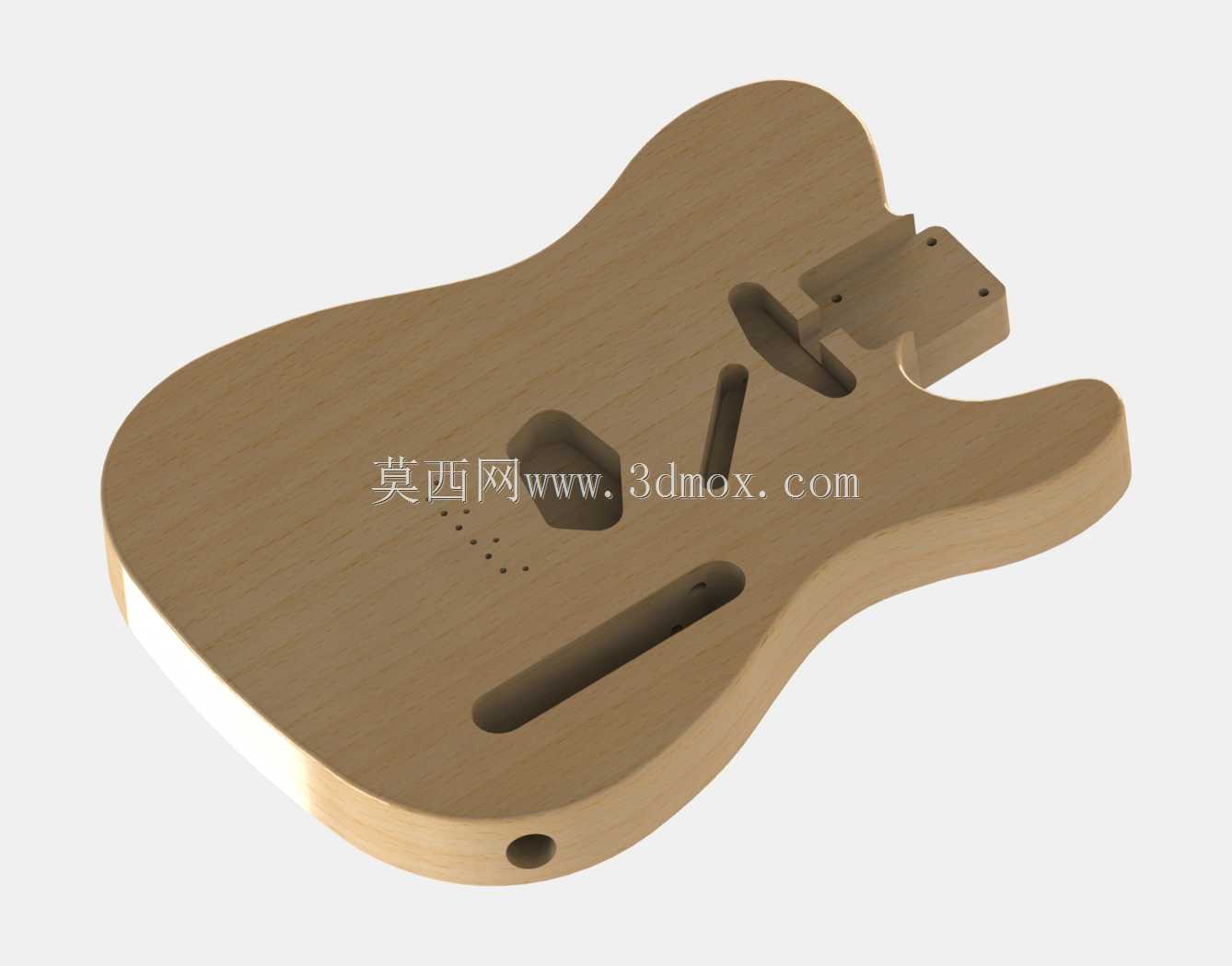

　　该结构件为经典Telecaster型电吉他的核心承载琴身，作为弦乐器的核心装配基体，承担着固定琴颈、拾音器、琴桥、控制电路以及握持演奏的多重功能，在电吉他量产制造、手工定制改装、乐器维修复刻场景中均有广泛应用，是电吉他结构中决定握持手感、部件装配精度与共振传导特性的核心零件。从结构设计逻辑来看，该琴身采用经典Tele款的不对称流线轮廓，整体轮廓贴合人体坐姿、站姿演奏时的手臂贴合弧度，上半部分的缺角设计兼顾高把位演奏时的手部移动空间，下半部分的圆弧轮廓适配演奏时小臂的倚靠角度，长时间握持演奏不会出现硌手的问题。琴身主体的腔体设计经过多轮迭代验证，正面开设的三个核心槽位分别对应琴颈拾音器安装腔、琴桥拾音器安装腔以及控制电路走线腔，

　　其中琴桥拾音器的倾斜槽位完全匹配传统Tele款琴桥的安装角度，拾音器腔的深度预留了拾音器高度调节的余量，可适配不同输出功率的单线圈拾音器安装需求，电路腔的走线槽连通拾音器腔与琴身侧边的输出插孔位，内部预留的电位器安装柱位置精准，可直接安装音量、音色电位器与档位开关，无需二次扩孔。琴身颈部的拼接槽采用标准Tele款的螺栓连接式琴颈接槽，接槽的平面度与角度公差控制在0.1mm以内，可匹配市面上绝大多数量产Tele款琴颈的安装尺寸，接槽周边预留的四个螺丝孔位深度刚好贯穿琴身拼接面，不会出现螺丝打穿琴身正面的问题，同时孔位周边的加厚区域提升了琴颈连接的刚性，减少演奏时的结构共振损耗，保证琴弦振动的传导效率。琴身底部的背带钉安装孔、

　　侧边的输出插孔安装位均采用标准尺寸设计，可通用市面上常规规格的背带钉与6.35mm音频输出插座，琴身正面下方的长条形槽位为传统Tele款的琴桥安装基准槽，槽位的平面度经过校准，安装琴桥后可保证琴弦的有效弦长精度控制在0.2mm以内，避免出现音准偏差的问题。从安装边界来看，该琴身的整体厚度采用经典Tele款的45mm标准厚度，既保证了实木结构的共振腔体容积，又不会因为过厚导致演奏时手臂抬升幅度过大，整体轮廓的长宽尺寸完全遵循传统Tele的经典比例，可适配市面上所有Tele款的成品护板、琴桥、拾音器等标准配件，无需额外修磨。琴身侧面的弧度采用多段圆弧过渡，边缘做了R3的圆角处理，不仅提升了握持的舒适度，

　　也避免了实木边缘在使用过程中出现磕碰掉漆、崩边的问题。琴身底部的小孔位为背带钉安装位，位置经过重心校准，安装背带后吉他的重心平衡，不会出现琴头下坠或者琴身歪斜的问题，适配站立演奏时的配重需求。在实际生产应用中，该数模可直接导入CNC加工中心进行实木坯料的铣削加工，所有槽位、孔位的尺寸均已预留后续油漆涂装的余量，加工完成后经过打磨、涂装工序即可直接进入装配环节，也可作为3D打印制作定制款琴身的原型数模，通过调整填充密度来改变琴身的共振特性，满足不同演奏风格的音色需求。对于手工制琴从业者而言，该数模可作为结构参考，根据不同的木材材质调整腔体深度与壁厚，比如使用 ash 木这类密度较高的木材时可适当加深腔体来减轻重量，使用椴木这类密度较低的木材时可适当加厚关键部位的壁厚来提升结构刚性，灵活适配不同材料的加工特性。
