碟形排水器塑料注射成型模具结构

　　这套模具对应碟形排水器的批量注塑生产需求，碟形排水器多用于建筑排水系统、卫浴设施的积水导排环节，安装在厨卫、阳台、屋面排水口位置，依靠碟形的导流面快速汇集水流，同时拦截毛发、杂物避免管道堵塞，日常使用中需要具备耐水腐蚀、抗冲击、尺寸精度稳定的特点，因此采用注塑工艺批量生产能很好平衡产品一致性与生产效率。

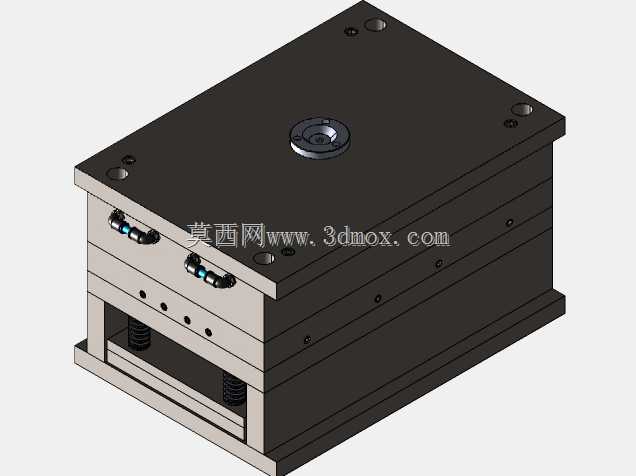

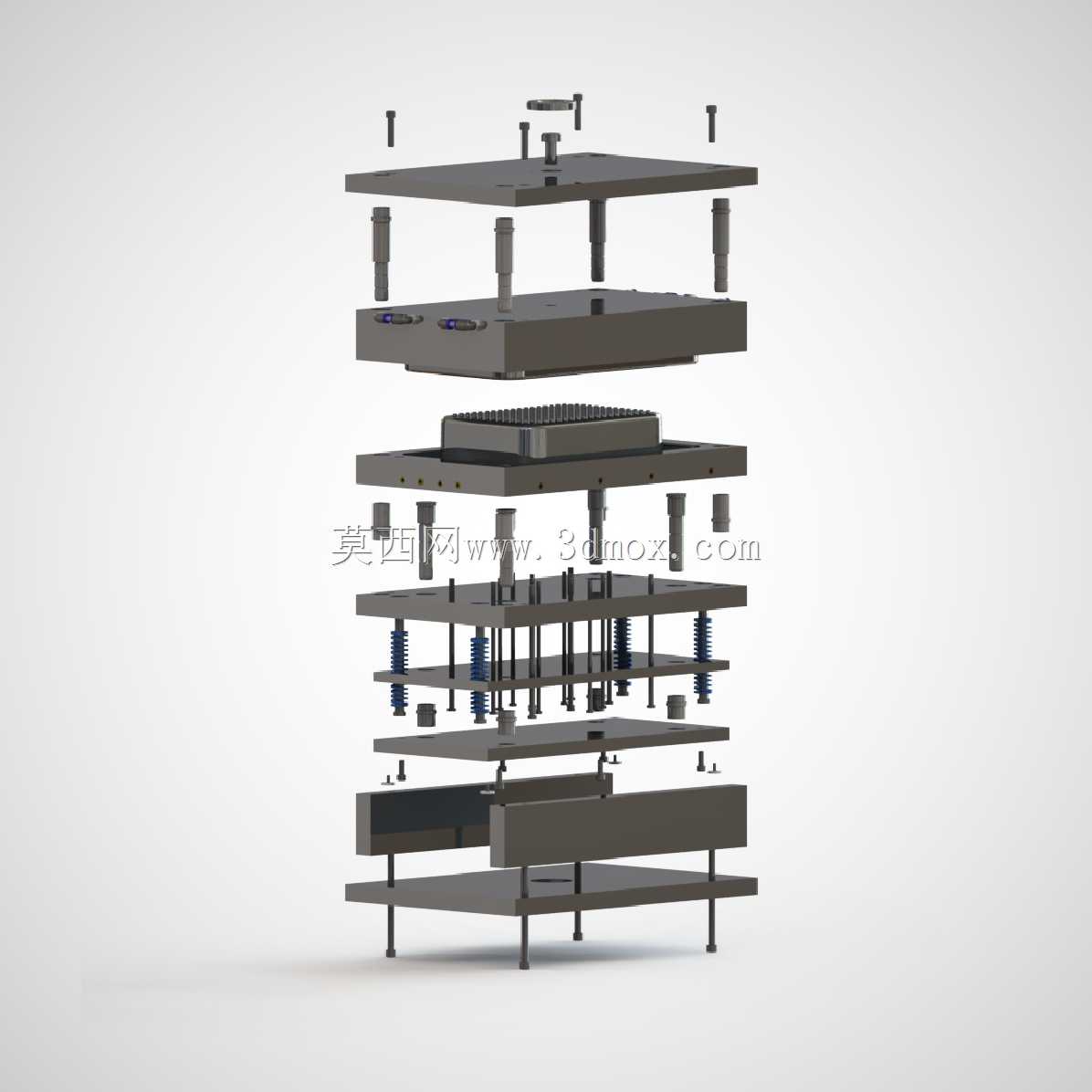

　　从模具结构来看，采用标准三板式模架布局，从上至下依次排布定模座板、流道推板、定模板、动模板、支承板、顶出固定板、顶出底板、动模座板，导柱导套沿模架四角对称布置，合模时提供精准导向，避免型腔错位导致产品飞边、尺寸超差。浇注系统采用点浇口进料，浇口位置设置在碟形排水器的中心顶面，开模时流道凝料可自动与产品分离，无需后续人工修剪浇口，适配自动化批量注塑生产节拍。

　　成型部分的型腔对应碟形排水器的外形轮廓，型芯成型产品的内凹导流面与安装卡位结构，分型面设置在产品最大轮廓处，开模后产品包紧型芯留在动模侧，方便顶出机构动作。顶出系统采用多根圆顶针均匀排布在产品的加强筋与边缘位置，顶出力分布均匀，避免顶出时产品出现顶白、变形缺陷，同时设置复位杆保证合模时顶出机构精准回位，避免顶针与型腔碰撞损坏。

　　冷却系统围绕型腔与型芯分别布置循环水路，水路距离成型面的距离保持均匀，确保注塑过程中模具温度均匀一致，减少产品因冷却不均产生的翘曲、缩痕问题，缩短成型周期。模具还设置了弹簧复位机构与定距拉板，控制开模过程中各模板的开模顺序与开模距离，保证流道凝料顺利脱落、产品顺利顶出。

　　安装适配方面，模架的安装孔位符合标准注塑机的装模尺寸要求，定位圈与主流道衬套的尺寸适配常规卧式注塑机的射嘴规格，模具整体厚度、开模行程满足对应吨位注塑机的参数边界，吊装孔设置在模架两侧方便模具吊装转运。实际生产中，这套模具适配PP、ABS等常用热塑性塑料的成型，生产出的碟形排水器尺寸精度满足装配要求，导流面光滑无毛刺，安装卡位的尺寸公差控制在合理范围，可直接与排水管道组件适配装配，无需二次加工。

　　设计过程中优先考虑了生产的稳定性与维护便捷性，易磨损的导套、顶针等零件采用标准件，损坏后可快速更换，型腔与型芯采用模块化镶拼结构，若产品局部结构调整，只需更换对应镶件即可，无需重新制作整套模具，降低后续改模成本。排气槽开设在分型面的熔体填充末端，深度控制在塑料溢边值以内，既可以快速排出型腔内的空气，避免产品出现烧焦、缺胶缺陷，又不会产生飞边增加后续处理工作量。
