邦巴离心泵工业流体输送设备结构

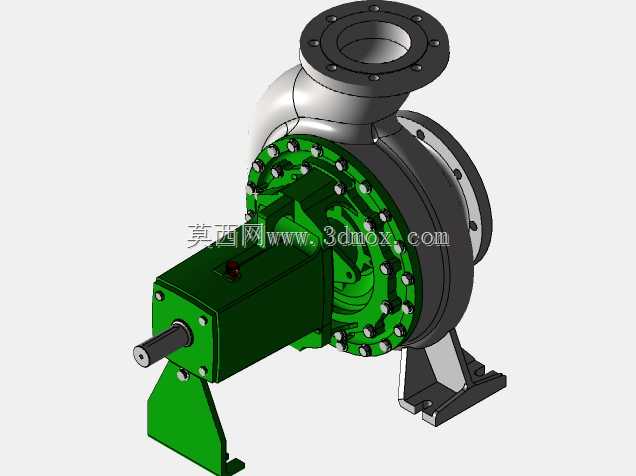

　　在化工流程、市政给排水、冶金循环水系统这类对流体输送稳定性要求严苛的场景里，单级端吸离心泵的结构合理性直接决定整条管线的运维成本与运行效率，这款邦巴离心泵的三维结构完整还原了同类型流程泵的核心设计逻辑，从安装边界到过流部件的细节都做了精准复刻，能直接用于管线布局校核、泵组改造的结构参考。从实际安装维度看，该泵采用底脚支撑式安装结构，两个铸造支脚分别布置在轴承箱下部与泵壳蜗室侧下方，支脚的安装孔位预留了足够的螺栓穿装调节余量，安装时可配合垫铁完成水平度微调，避免因基础沉降带来的轴系不对中问题；进出口法兰采用标准凸面法兰结构，入口为轴向水平布置、出口为垂直向上布置，这种流道走向能最大程度降低入口流道的紊流损失，

　　同时方便出口管线的竖向排布，减少管线弯头的用量。从功能设计逻辑上，泵壳采用双蜗室结构设计，能平衡叶轮旋转时产生的径向力，降低轴系在大流量工况下的挠度，延长机械密封与轴承的使用寿命；叶轮为闭式结构，叶片采用后弯式设计，兼顾了效率与轴功率的稳定性，避免在流量波动时出现电机过载的问题，叶轮与泵壳之间的密封环采用可更换结构，长期运行出现磨损后可单独更换密封环，无需更换整个泵壳或叶轮，大幅降低运维备件成本。轴承箱部分采用稀油润滑结构，箱体上预留了油位观察与注排油接口，两端轴承分别承受径向力与残余轴向力，轴伸端采用集装式机械密封结构，无需现场拆解调整密封压缩量，安装更换时可整体套装，减少现场检修的工作量。从结构建模的细节来看，

　　所有连接螺栓的位置、法兰的螺栓孔分布、支脚的安装间距都严格对应实际产品的尺寸参数，在做厂区管线三维布局时，可直接导入该模型校核泵组与周边管线、阀门、操作通道的安全距离，避免现场安装时出现管线碰撞、操作空间不足的问题；同时该模型的过流部件轮廓做了精准还原，也可用于初步的流场仿真前处理参考，减少建模的重复工作量。在实际选型应用中，这类泵通常用于输送清水或物理化学性质类似于清水的介质，也可通过更换过流部件材质适配腐蚀性介质输送场景，覆盖的工况流量、扬程范围宽，是工业流体输送系统里应用最广的泵型之一，建模时对泵体的拆分逻辑也完全贴合实际装配顺序，从联轴器端的轴承箱组件，到密封组件、叶轮、泵壳、支脚的装配层级清晰，可直接用于装配工艺的演示参考，帮助新入职的运维人员快速理解泵组的内部结构与装配逻辑，减少检修时的误操作概率。
