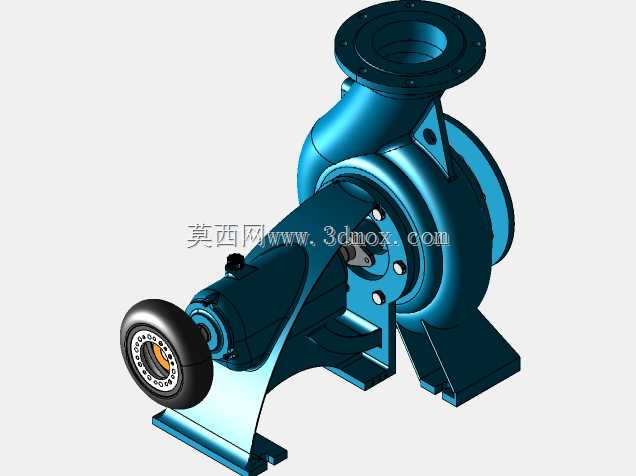

邦巴200/400离心泵工业流体输送设备

　　这款离心泵的三维结构完整还原了实际工业应用中的整机装配状态，在市政供水、暖通循环、工业制程流体输送、农田排灌等场景中，这类卧式端吸离心泵是核心的流体增压输送单元，负责将清水或理化性质接近清水的介质从低压端输送至目标管路，匹配不同扬程需求完成流体的定向传输。从结构设计逻辑来看，泵体采用后开门式结构设计，日常检修时无需拆卸进出管路与电机，即可将转子组件整体抽出完成密封更换、叶轮检修等维护操作，大幅降低现场运维的拆装工作量。泵壳采用螺旋形压水室结构，流道经过顺滑过渡处理，能够有效降低流体在泵腔内的水力损失，提升运行效率，进出口法兰采用标准法兰连接尺寸，能够直接匹配同公称通径的工业管路，减少现场安装时的管路改造成本。

　　泵脚采用一体化铸造的支撑脚结构，两个支撑脚分布在泵体下半部分两侧，安装时通过地脚螺栓与混凝土基础刚性连接，能够抵消泵运行时产生的径向振动，保证整机运行的稳定性，安装边界预留了足够的螺栓操作空间，现场施工时无需额外拓展安装平台即可完成固定作业。叶轮采用闭式叶轮结构，流道光滑无毛刺，平衡孔设计能够平衡叶轮前后盖板的压力差，降低轴向力对轴承组件的负载，延长轴承的使用寿命，轴封位置预留了机械密封与填料密封两种安装空间，可根据输送介质的温度、腐蚀性特性灵活选择密封形式，适配不同工况的密封需求。泵轴采用阶梯轴设计，受力位置经过加粗处理，配合两端的深沟球轴承与角接触轴承组合支撑，能够承受叶轮运行时产生的径向力与残余轴向力，

　　轴承端盖设置了油脂加注口，可在不停机状态下完成轴承润滑脂的补充，延长设备连续运行周期。从安装尺寸边界来看，泵的进出口中心高度、轴伸端尺寸、底座安装孔距均遵循行业通用的安装尺寸规范，能够直接替换同参数等级的老旧离心泵，无需对现有管路、基础进行改造，降低设备更新的改造成本。整机的外形轮廓充分考虑了现场安装的操作空间，联轴器位置预留了安全罩的安装位置，运行时可加装安全防护装置避免旋转部件外露引发安全事故，泵体顶部设置了排气螺塞，首次启动前可通过该螺塞排出泵腔内的空气，避免气缚现象影响泵的正常启动，泵体底部设置了泄放螺塞，冬季停机或长期停运时可排空泵腔内的残留介质，避免冻裂泵壳或介质沉积堵塞流道。在结构建模过程中，所有配合面的公差、

　　装配间隙均按照实际工业泵的装配要求进行还原，比如叶轮与泵壳之间的口环间隙、轴承与轴的过盈配合量、机械密封的压缩量等参数都符合实际生产的装配规范，能够直接用于虚拟装配验证、运维培训演示、管路系统布局校核等场景，帮助设计人员在项目设计阶段提前校核泵与周边管路、设备的安装干涉问题，优化泵房的整体布局，减少现场安装时的返工概率。
