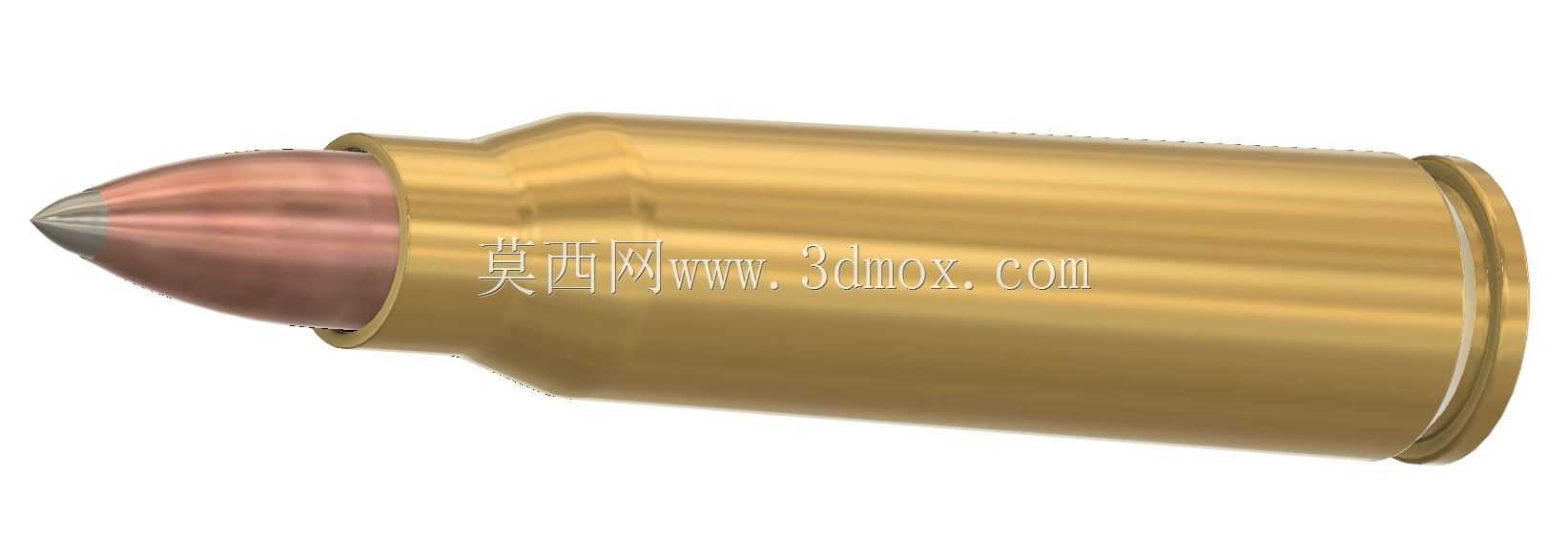

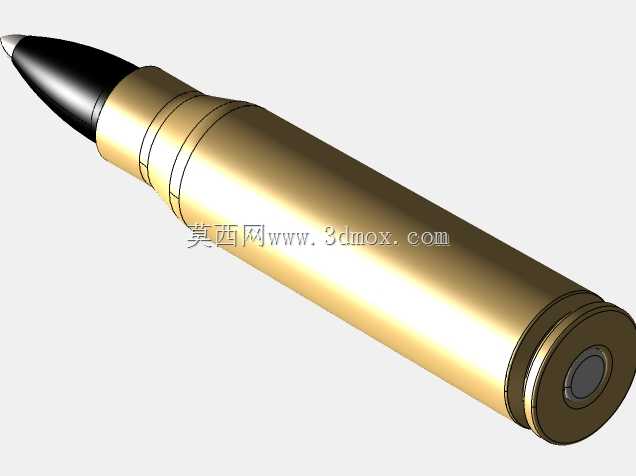

原创7.5x55规格步枪弹药结构设计

　　在轻武器配套零部件的结构设计工作中，弹药的三维结构建模是验证供弹可靠性、内弹道适配性的核心基础环节，本次完成的7.5x55规格弹药结构设计，并非直接复刻现有列装型号的测绘数据，而是在明确核心尺寸边界的前提下，从弹头与药筒的配合逻辑、膛内定位基准、供弹路径适配性出发完成的原创结构方案。从实际应用场景来看，这类中口径全威力弹药的结构模型，可用于栓动步枪、通用机枪的供弹机构仿真验证，在枪械设计阶段，弹药的外形公差、各段直径过渡、弹壳锥度都会直接影响弹匣抱弹口的抱紧力、进弹坡的导引流畅度、枪机闭锁时的贴合精度，因此建模过程中需要严格控制各特征的尺寸公差带，避免仿真阶段出现卡滞、定位偏差等问题。设计过程中首先确定了55mm的药筒总长度边界，

　　弹壳肩部的锥角采用12度过渡设计，既保证了弹头压装后的同轴度，也能在膛内定位时形成可靠的肩部支撑，避免发射时弹壳后移导致的闭气失效；弹头部分采用弧形尖头配合短圆柱尾段的结构，弧形部的曲率半径参考中口径步枪弹的通用低阻设计参数，圆柱段直径与药筒口部内径采用H7/p6的过盈配合，既保证日常携行时弹头不会松动脱落，也能在击发时让弹头顺利脱离弹壳嵌入膛线。药筒部分的结构设计重点关注了抽壳钩槽的尺寸与位置，槽宽控制在2.2mm，槽深0.4mm，距离弹壳底平面的距离为3.8mm，能够适配多数中口径枪械的抽壳钩结构，底缘直径比药筒筒体最大直径大0.8mm，既保证了进弹时底缘能被抽壳钩可靠挂住，也不会因为底缘突出过多导致供弹时出现互相卡滞的问题。

　　从安装边界来看，该弹药的最大直径位于药筒筒体靠近肩部的位置，为12.3mm，整体同轴度公差控制在0.02mm以内，能够适配截面尺寸13mm以上的供弹具内腔，弹头弧形部的最高点距离弹尖的长度为18mm，进弹过程中与供弹坡接触的导引段长度为6mm，能够保证在推弹进膛时弹头不会发生偏斜。在结构细节处理上，药筒筒体的锥度从肩部到底部采用渐变设计，靠近底部的筒体直径比肩部位置小0.3mm，这种微锥设计既方便射击后弹壳顺利从弹膛内抽出，也能在弹匣内排列时形成稳定的堆叠角度，减少供弹阻力；底火室的位置位于弹壳底部中心，深度为2.5mm，直径为5.5mm，边缘的圆角处理为R0.2，避免压装底火时出现应力集中导致的弹壳底部开裂。

　　建模过程中特意规避了现有同规格弹药的特征专利点，比如调整了弹壳肩部的过渡圆角半径、弹头尾部的锥角参数，在保证核心外廓尺寸与通用供弹具、弹膛适配的前提下，形成了独立的结构方案，可用于教学演示、虚拟训练系统的弹药模型搭建，也能作为新弹药结构方案的验证基础，在仿真测试中可以直接导入供弹机构模型，完成推弹、入膛、闭锁、抽壳全流程的运动干涉检查，验证各配合面的接触应力是否在材料允许范围内，减少实物样机阶段的试错成本。对于三维建模从业者而言，这类弹药模型的建模难点在于各回转面的同轴度控制、过渡曲面的曲率连续性，尤其是弹头弧形部与圆柱段的衔接位置，如果曲率不连续，不仅会影响外观渲染效果，在流体仿真中也会导致空气阻力计算出现偏差，因此建模时需要采用样条曲线拟合弧形部轮廓，保证衔接位置的G2连续，药筒表面的拔模斜度需要均匀一致，避免出现倒扣特征影响后续的工程图导出与仿真分析。
