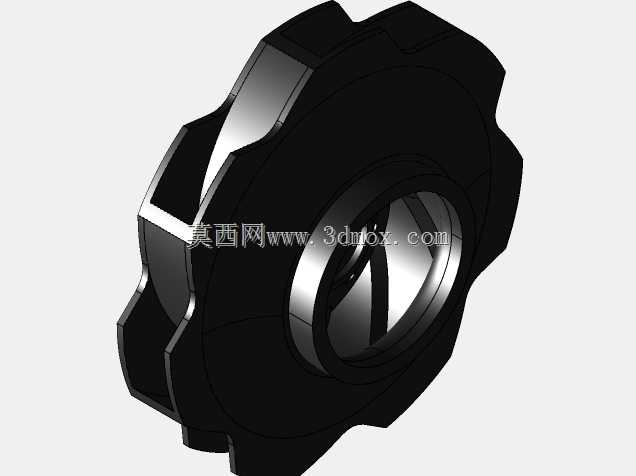

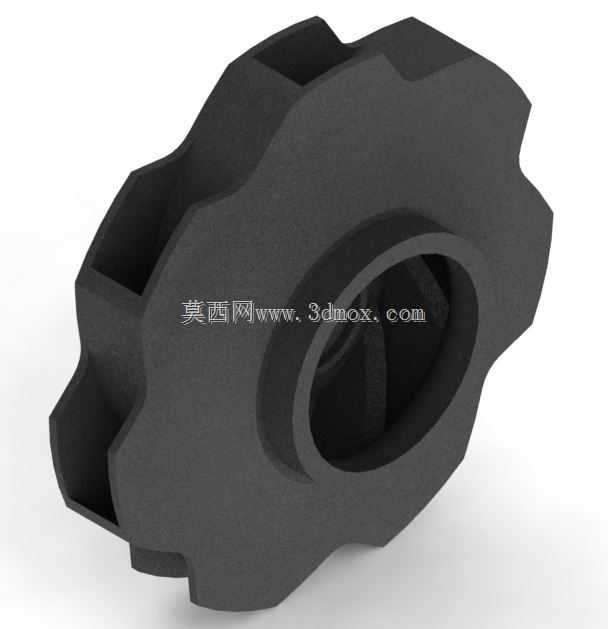

沃辛顿D1020转子结构三维设计

　　在流体输送与动力转换类设备的核心部件选型与结构设计工作中，转子作为直接参与能量传递的核心构件，其结构合理性直接决定整套设备的运行效率、振动幅值与服役寿命。这款沃辛顿D1020转子的结构设计，完全围绕中低压工况下的流体介质输送需求展开，可适配离心泵、容积式流体输送设备以及部分转速区间匹配的涡轮类动力装置，在市政供水、工业循环水系统、中小型化工介质输送管线中都能找到对应的应用场景。从结构细节来看，该转子采用周向均布的多叶瓣式外缘设计，叶瓣的型线经过流体动力学优化，在转子高速旋转过程中，可通过叶瓣与腔体内壁的配合形成连续变化的密闭容腔，完成介质的吸入、增压与排出全过程，相较于传统直叶片转子，

　　这种弧面过渡的叶瓣结构能有效降低介质在流道内的湍流损耗，减少运行过程中的水力脉动，进而降低设备整体的振动与噪声水平。转子的中心安装孔采用阶梯式同轴设计，可直接与对应规格的传动轴实现过盈配合装配，孔内预留的键槽结构可传递额定工况下的扭矩，避免转子与轴之间出现相对滑动，安装定位台阶的端面与中心孔的垂直度公差控制在IT7级精度范围内，可保证转子装配后端面跳动量符合高速旋转部件的动平衡要求，无需额外进行大量的动平衡去重处理即可满足G2.5级的平衡精度要求。在设计思路层面，这款转子的结构充分考虑了加工工艺性与装配便利性，叶瓣的外轮廓采用等半径圆弧过渡，在数控加工过程中可通过三轴铣床一次装夹完成外轮廓的粗精加工，无需特殊成型刀具，

　　有效降低加工成本与生产周期；转子的轴向端面设计有均匀分布的减重凹槽，在保证整体结构刚度满足额定转速下离心力载荷要求的前提下，尽可能降低转子自身重量，减少传动轴的支撑载荷，延长两端支撑轴承的服役寿命。从安装边界尺寸来看，该转子的最大外圆直径适配D1020规格对应的腔体尺寸，安装时需保证转子外圆与腔体内壁之间的径向间隙控制在0.15-0.25mm区间内，间隙过大会导致介质回流降低容积效率，间隙过小则会在热态运行时因部件热膨胀出现刮擦故障；转子的轴向宽度与腔体的轴向安装尺寸匹配，装配后两端面与腔体侧盖之间的轴向间隙需控制在0.1-0.2mm，同时要保证转子与传动轴的同轴度误差不超过0.02mm，避免运行过程中出现偏磨。在实际工况应用中，

　　这款转子可适配输送清水、低粘度油品以及无固体颗粒的化工介质，运行转速区间覆盖1000-3000r/min，在额定转速下可实现稳定的介质增压输出，其叶瓣的曲面设计可有效避免介质在流道内形成滞留区，减少介质沉积对转子动平衡的影响，适合长期连续运行的工业流体输送场景。针对不同的输送介质特性，该转子的结构可适配多种材质加工方案，输送普通水介质时可采用铸铁材质配合表面防腐处理，输送腐蚀性介质时可采用不锈钢或者工程塑料材质加工，结构本身的通用性较强，无需修改核心尺寸即可适配不同材质的加工工艺要求。在三维建模过程中，该模型完整还原了转子的所有结构细节，包括叶瓣的过渡圆角、中心孔的倒角、键槽的尺寸公差以及端面减重槽的结构，可直接用于设备的虚拟装配验证、运动仿真以及干涉检查，帮助设计人员在样机加工前提前发现装配过程中可能存在的尺寸匹配问题，缩短产品的研发周期，降低试错成本。
