PCB生产用可调节宽度皮带输送机

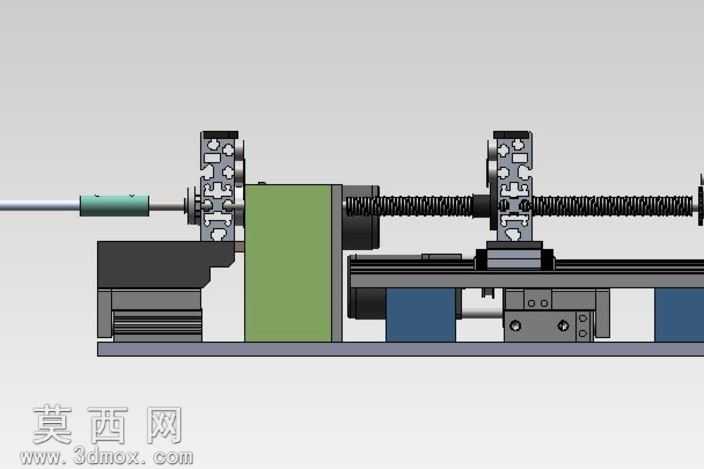

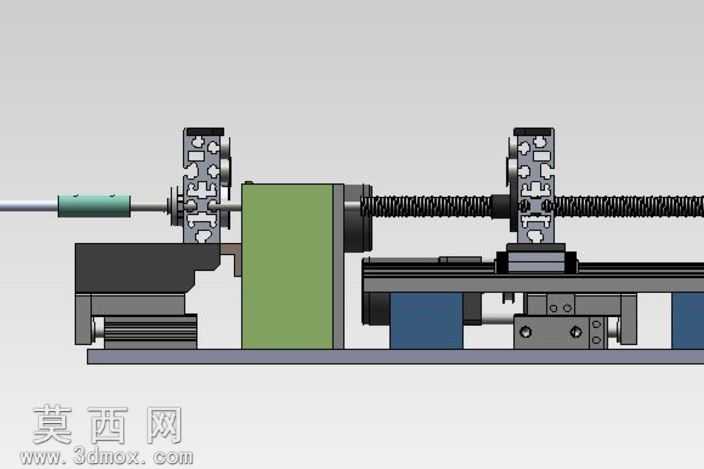

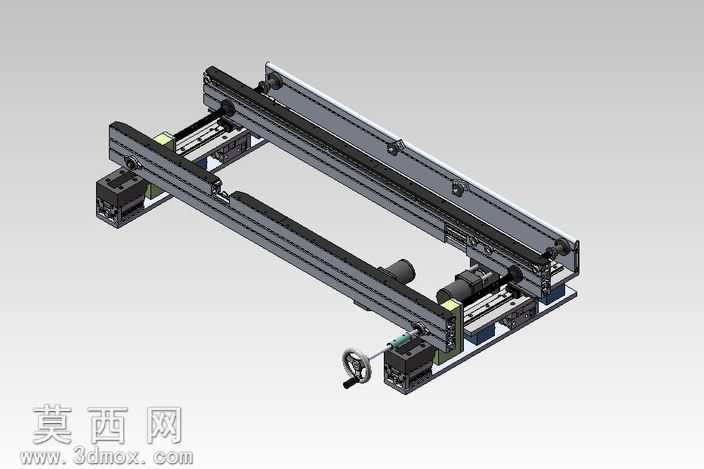

本模型为面向PCB生产工序设计的可调节皮带输送设备，采用三维参数化建模完成整体结构搭建，建模过程中对各运动部件做了干涉校验，确保调节动作与输送动作无结构冲突，渲染阶段采用工业设备常用的哑光金属与工程塑料材质，还原设备真实的视觉质感，清晰区分机架、传动组件、调节机构等不同功能模块。设备整体采用双列平行皮带的布局形式，两侧输送梁通过线性导轨实现横向滑动支撑，核心调节机构采用蜗杆螺丝传动结构，转动端部手轮即可通过蜗杆副带动两侧输送梁同步相向或反向移动，实现输送宽度的无级调节，可适配不同尺寸规格的PCB板输送需求，调节过程平稳无卡滞，调节到位后可通过锁紧结构固定宽度，避免输送过程中出现宽度偏移。传动部分采用端部驱动电机搭配同步带轮的动力传递方案，动力分别传递至两侧皮带的主动辊，保证两侧皮带运行线速度一致，避免PCB板在输送过程中出现偏斜、卡板问题，皮带下方设置有光滑承托板，为轻薄的PCB板提供稳定的支撑，防止输送过程中PCB出现下弯变形。设备还设计有可收展的幻灯片执行器结构，可根据生产工序需求展开或收回，适配不同工位的上下料、检测等作业衔接需求，整体机架采用工业铝型材搭配钣金件搭建，兼顾结构强度与轻量化需求，安装脚座可调节设备水平度，适配不同的车间安装环境。该可调节输送机的设计充分考虑了PCB生产中多规格产品共线生产的需求，无需更换输送线即可快速适配不同板宽的产品，大幅提升产线的柔性化生产能力，减少产线换型的调整时间，降低生产配套成本，模型完整还原了设备的所有装配关系与运动逻辑，可直接用于方案展示、结构优化参考以及相关产线的布局仿真使用。
