重载箱式物件多带式输送设备

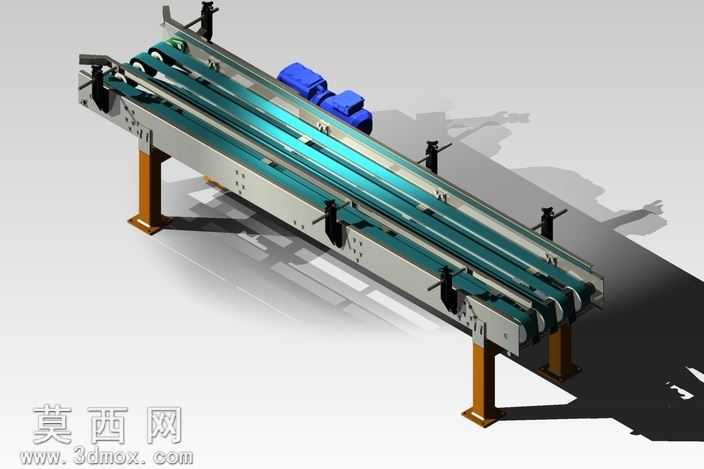

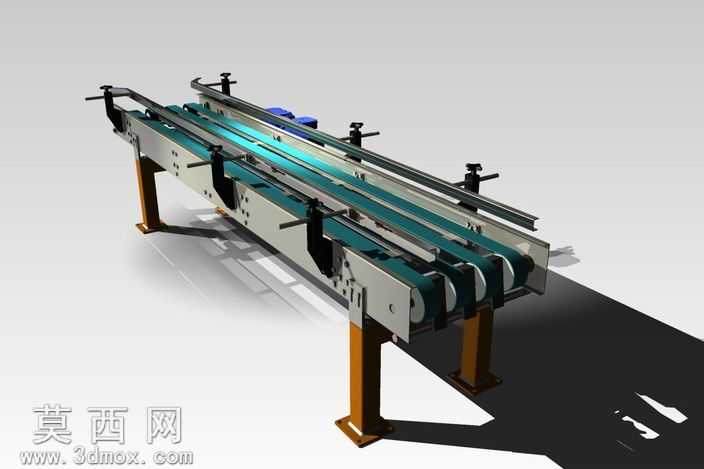

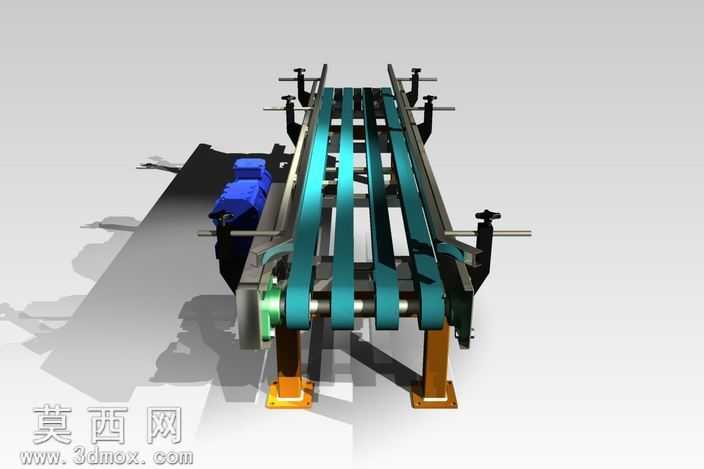

本模型为针对重载箱式物件输送场景设计的多带并行输送设备，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械设计规范，对每一处结构细节都做了精准还原，可直接用于方案展示、结构优化参考以及生产加工前的校核工作。模型渲染阶段采用了写实材质方案，设备机架部分赋予哑光金属漆材质，还原碳钢机架焊接后做防锈喷涂的真实质感；支腿部分做了橙色警示涂装处理，符合工业生产现场的安全标识规范；输送皮带采用深绿色哑光橡胶材质，还原工业输送皮带的表面纹理与哑光质感；顶部的导向调节部件赋予发黑处理的金属材质，还原紧固件与调节件的表面处理效果，整体渲染光影柔和，结构层次清晰，能够直观展现设备的整体外观与结构布局。从结构设计来看，设备采用多根平行窄皮带并行排布的输送形式，相比传统宽幅皮带，该结构在承载重型箱体时受力更均匀，可有效避免宽皮带长期重载出现的局部塌陷、跑偏问题，同时多带结构预留了足够的间隙，便于后续加装顶升、移栽、检测等附加工位，适配生产线的拓展需求。设备两侧设置了可调节导向挡边，挡边通过立式支架与机架连接，支架上开设长条形调节孔，可根据输送箱体的宽度灵活调整挡边间距，适配不同尺寸规格的箱式物件输送，挡边端部做了圆弧过渡处理，避免输送过程中刮蹭箱体表面。支腿采用方管焊接结构，底部配置方形安装脚板，可通过膨胀螺栓与地面固定，保证设备重载运行时的稳定性，支腿与机架之间采用螺栓连接，便于运输过程中的拆装，也可根据现场安装高度需求做一定范围内的调整。驱动端采用多辊同步驱动结构，保证每一根皮带的线速度一致，避免多带之间出现速差导致箱体偏移，张紧结构集成在机架端部，可通过调节螺栓调整皮带张紧度，降低后期维护的操作难度。设计过程中充分考虑了重载场景的使用需求，对机架的横梁、纵梁都做了加筋处理，提升整体结构的刚性，避免长期承载重型箱体出现结构变形，同时整体结构采用模块化设计思路，各部件之间多采用标准紧固件连接，便于加工制造与现场组装，可广泛应用于仓储物流、家电制造、食品包装、化工原料输送等需要搬运重型箱式货物的生产场景，能够有效降低人工搬运的劳动强度，提升生产物流的转运效率。
