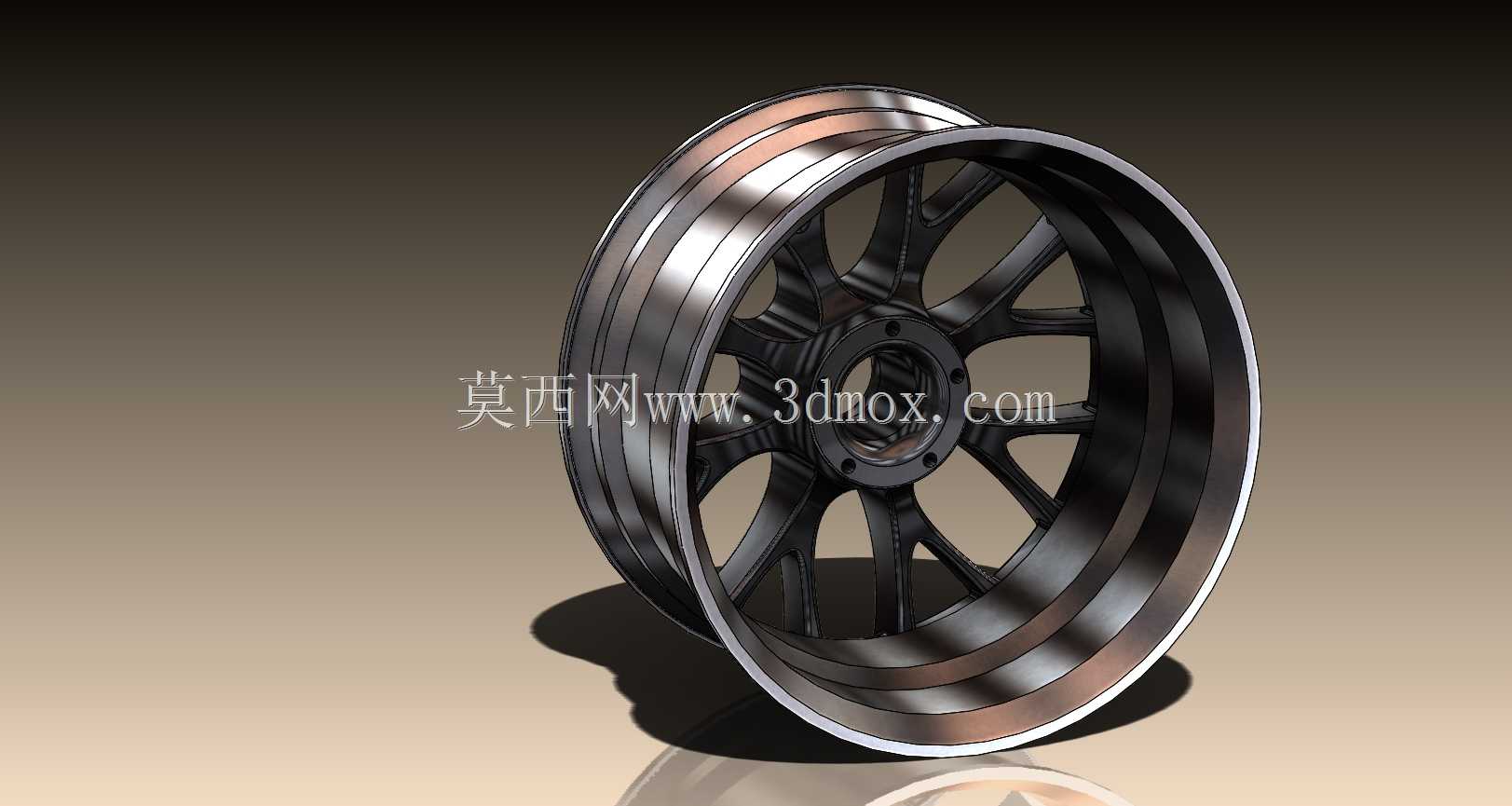

乘用车多辐条铝合金轮毂结构设计

项目分类:汽车类 发布时间:2022-03-03 ID:567631
  • 乘用车多辐条铝合金轮毂结构设计
  • 乘用车多辐条铝合金轮毂结构设计
  • 乘用车多辐条铝合金轮毂结构设计
  • 乘用车多辐条铝合金轮毂结构设计

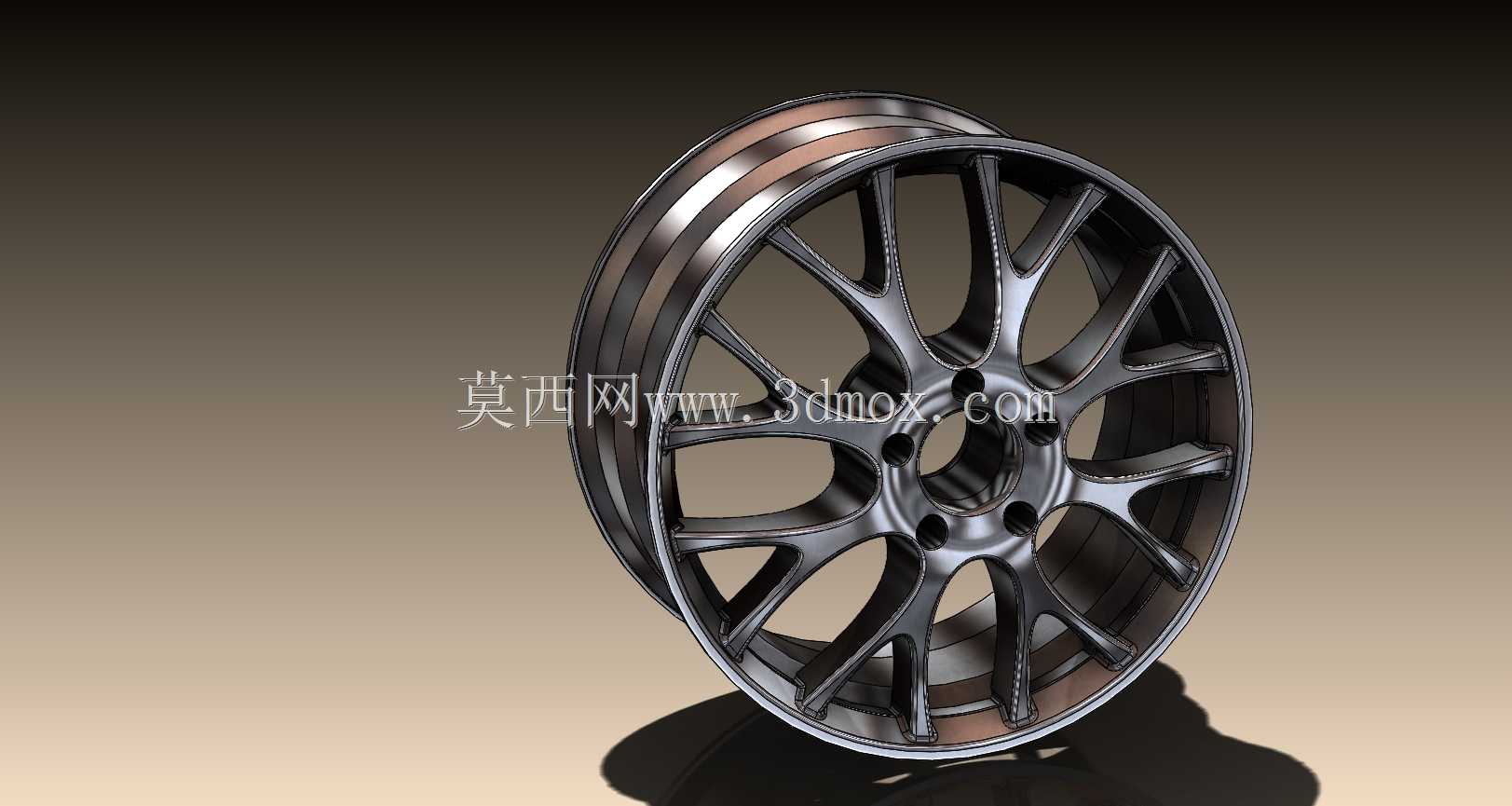

  这款轮毂的建模过程没有走常规的先画轮辋再搭轮辐的顺序,而是先从安装基准面开始倒推所有配合尺寸——毕竟车轮和转向节的配合是第一优先级,中心孔的同轴度、螺栓孔的节圆直径偏差如果没控制好,后续外观做的再精致也装不上实车。建模时先确定了PCD节圆的基准,五个螺栓安装孔的位置度公差在建模阶段就做了装配约束模拟,确保和轮毂轴承单元的安装法兰完全匹配,中心定位孔的直径按照乘用车常用的过渡配合尺寸设定,安装面的平面度在草图阶段就做了基准约束,避免装车后出现车轮跳动的问题。

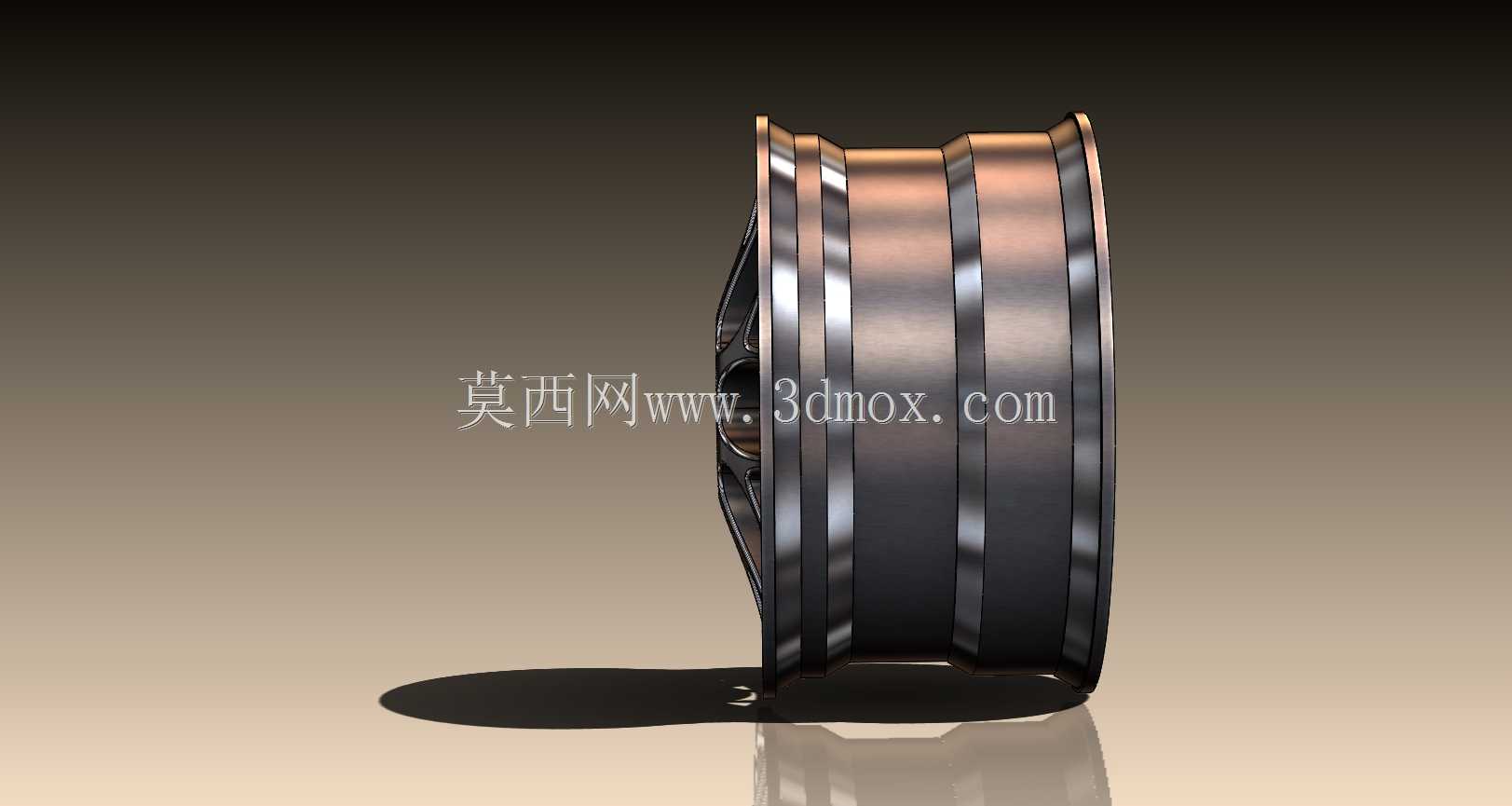

  轮辋部分的轮廓完全参考了民用改装轮毂常用的深槽轮辋标准,胎圈座的角度、轮缘的高度都做了对应尺寸的还原,这种结构既方便轮胎拆装,又能在轮胎充气后保证胎圈和轮辋的紧密贴合,高速行驶时不会出现轮胎脱圈的风险。轮辋的壁厚从轮缘到槽底做了渐变处理,轮缘位置因为要承受轮胎侧向力和过路肩时的冲击,壁厚做了加厚,槽底位置因为主要起容纳轮胎胎圈的作用,壁厚适当减薄来控制整体重量,毕竟簧下质量的降低对车辆操控性的提升比簧上质量减重明显得多。

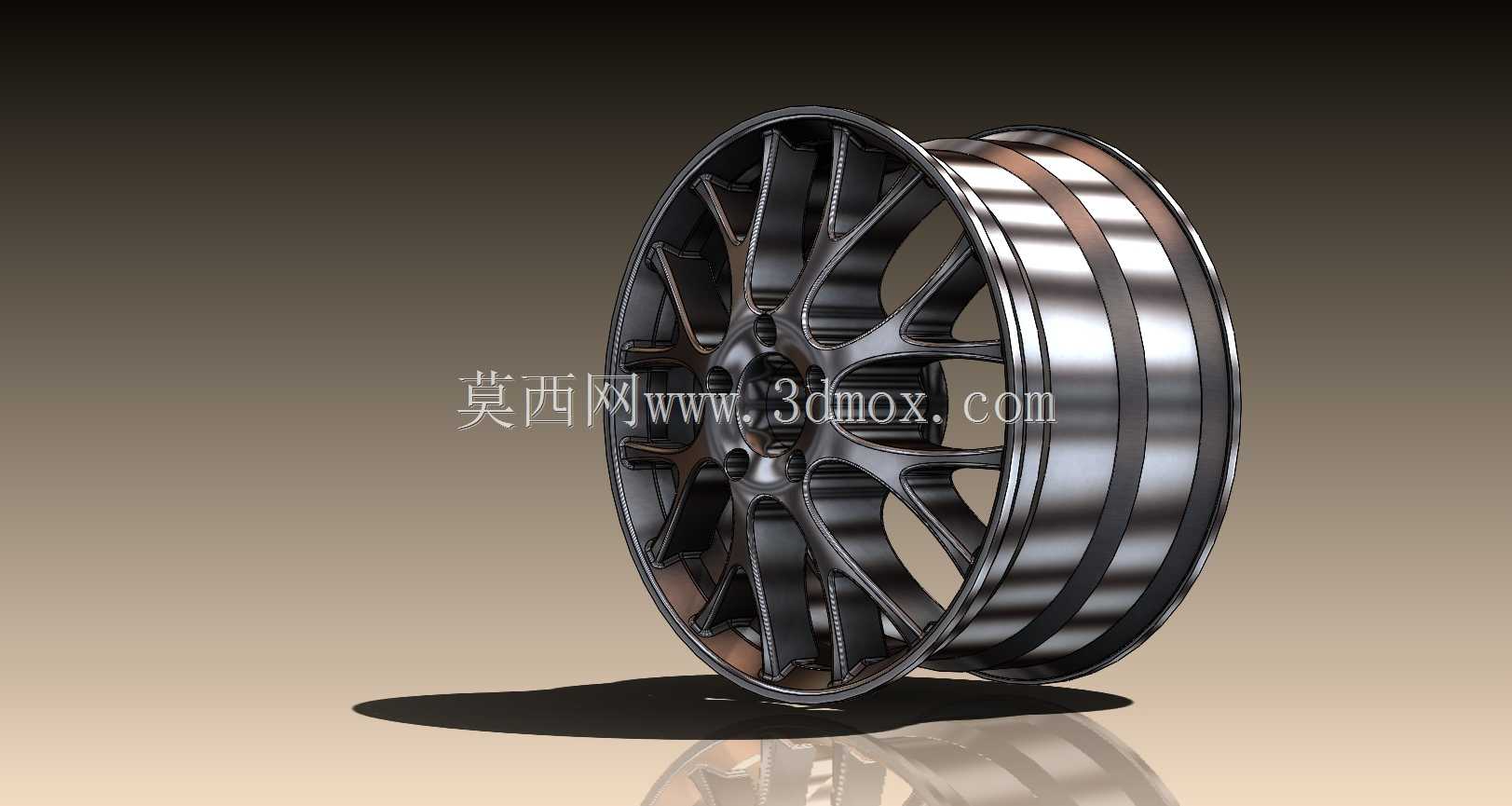

  轮辐的设计没有采用等厚度的直板结构,而是做了变截面的扭转造型,每根辐条从轮毂中心的安装盘位置向外延伸到轮辋连接处,截面宽度逐渐收窄,同时带有一定的扭转角度,这种造型不只是为了外观好看,从受力角度来说,车辆起步、制动时的扭矩传递,还有过弯时的侧向载荷,都能通过变截面的辐条均匀分散到整个轮辋上,避免应力集中在辐条和安装盘的连接位置。辐条背面做了偷轻的凹槽设计,在不降低结构强度的前提下尽可能削减多余的材料,同时凹槽的走向顺着辐条的受力方向,不会因为开槽导致应力集中。

  这款轮毂的适用场景覆盖了日常街道行驶的乘用车,不管是紧凑型家用车还是中型运动轿车,只要安装孔位和中心孔尺寸匹配都能适配。轮辋的宽度按照常规民用轮胎的适配范围设定,能匹配多数扁平比的街用轮胎,轮辐之间的空隙预留了足够的刹车卡钳避让空间,就算是升级大尺寸多活塞刹车卡钳,也不会出现辐条蹭卡钳的问题。建模时特意做了刹车避让的干涉检查,模拟了最大尺寸刹车卡钳装车后的转动间隙,确保全转向角度下车轮和卡钳、减震器、翼子板内衬都不会发生运动干涉。

  表面处理的结构在建模时也做了预留,轮辋的亮面部分和轮辐的哑光部分做了分面处理,方便后续做抛光或者喷涂的工艺拆分,轮缘位置做了微小的圆角过渡,避免后期做表面处理时出现应力开裂,也能减少日常使用中小剐蹭对轮毂结构的损伤。气门嘴的安装孔位置选在了轮辐之间的槽底位置,既不会影响动平衡,也方便后期充气时操作,孔位周围做了加厚凸台,避免安装气门嘴时出现开裂。

  从结构强度的角度来说,建模时参考了车轮弯曲疲劳试验和径向疲劳试验的受力工况,对辐条和轮辋的连接位置做了圆角过渡,没有尖锐的直角连接,减少应力集中点。整个轮毂的重量分布在建模阶段就做了初步的质心调整,确保质心尽量靠近旋转中心,减少后期动平衡需要添加的平衡块重量,提升高速行驶的稳定性。
