路由器内置承载基座结构设计

　　该基座属于网络通讯终端内部的核心承载结构件，主要应用于桌面型路由器、工业网关以及小型网络交换设备的整机装配环节，承担内部电路板、散热模块、接口组件与外壳之间的定位、支撑与连接作用。从整机装配逻辑来看，基座处于设备底壳与上层功能模组之间，所有需要固定在设备内部的板卡、屏蔽罩、接线端子都要依托该板件完成位置约束，其孔位精度与平面度直接决定后续整机装配的同轴度与间隙一致性。

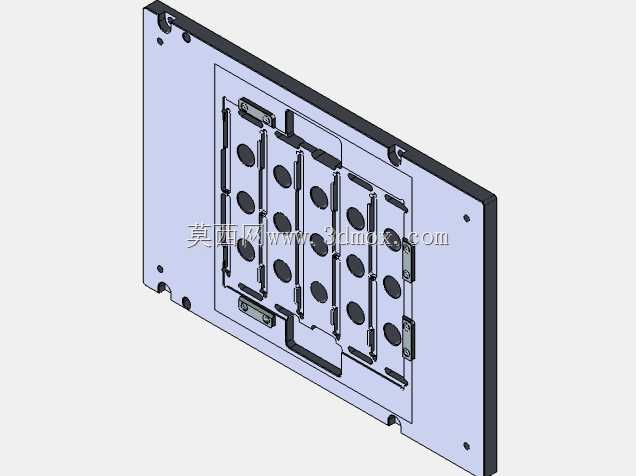

　　结构主体采用薄型平板式布局，整体轮廓为矩形承载板，板体四周预留有与底壳配合的安装孔与定位缺口，边角处做避让处理，避免装配时与外壳加强筋、卡扣结构发生干涉。板体中部按照内部模组排布规律，设置多组平行的长条形安装区域，区域内均匀分布圆形定位孔与固定孔，孔位行列对齐，适配多块通讯板卡或者信号模组的并排安装需求；相邻安装区之间预留连续的走线槽与镂空缺口，既可以为板间连接线缆提供规整的走线路径，也能够减少板体实体面积，降低整机自重，同时为芯片等高发热元件留出空气对流的散热通道。

　　板体边缘分布有多个异形卡槽与凸台定位结构，小型金属压片通过紧固件固定在板体预设位置，用于压紧侧边的电路板边缘或者屏蔽组件，防止设备在运输、振动工况下出现模组移位。部分孔位采用沉孔设计，紧固件安装后头部不高出基座平面，避免上层外壳装配时出现顶起、间隙不均的问题。设计过程中首先依据整机内部堆叠尺寸确定基座的外轮廓边界，长宽尺寸完全匹配路由器底壳的内部安装腔，板厚选取兼顾结构刚性与内部空间占用，在保证承载后不会发生明显翘曲的前提下，尽可能压缩厚度方向尺寸，为上层电路板与外壳之间留出足够的散热与走线空间。

　　孔位布局阶段先对齐所有待安装模组的安装孔坐标，将重复排布的模组孔位做阵列处理，保证同规格模组的安装孔位具备互换性，降低后续物料装配的出错概率；基座四周的固定孔位置对应底壳的螺丝柱中心，装配后螺丝锁附力均匀分布在板体周边，不会让中部承载区域产生局部变形。针对设备实际使用场景，该基座需要满足常规办公环境下的长期承载要求，同时应对搬运、跌落过程中的冲击载荷，板体上的多处镂空并非随意去除材料，而是在避开主要受力传力路径的前提下做减重优化，周边保留完整的实体边框形成刚性框架，中部安装区域通过横向与纵向的连接筋连为整体，即使安装多块重量较大的功能板卡，板体也不会出现中部凹陷变形。

　　在产线装配场景中，该基座可以作为预装工位的基准载体，作业人员先将所有电路板、接口件、压片逐一固定在基座对应孔位，完成内部模组的预装测试后，再将整个基座组件整体扣入设备底壳锁附固定，大幅减少总装工位的操作步骤，提升装配效率。基座上的定位缺口与防呆孔位能够规避模组装反、孔位错位的问题，不需要额外做划线对齐即可快速完成组件定位。对于结构设计从业者而言，该类承载基座的建模重点在于完整还原所有孔位、卡槽、压片安装位的相对位置，准确表达板体与周边外壳、内部板卡的安装间隙，建模时需要同步核对紧固件头部的容纳空间、走线槽的宽度是否满足线束弯折半径要求，还要确认散热镂空区域不会与下方芯片、电容等 tall 元件发生位置冲突，保证三维结构完全匹配实际整机的装配约束关系。
