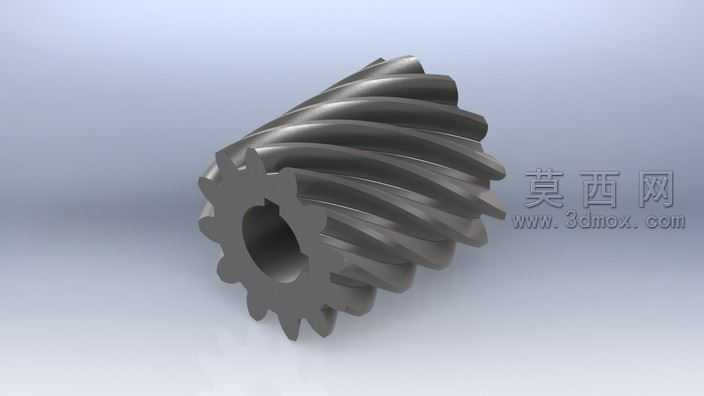

12齿斜齿圆柱传动齿轮三维设计

本作品为12齿斜齿圆柱齿轮的三维建模成果，建模过程依托三维机械设计软件完成，整体遵循机械传动零件的设计规范与啮合原理开展。建模初期先梳理斜齿轮的核心参数逻辑，确定齿数为12的基础齿形参数，通过螺旋角参数的精准设定构建斜齿的螺旋走向，区别于直齿圆柱齿轮的齿向特征，让齿面呈现连续的螺旋曲面形态，保证后续啮合传动时的接触连续性。建模阶段先绘制齿轮的基准端面轮廓，精准构建齿顶圆、齿根圆、分度圆的基准参考，通过齿廓渐开线的参数化生成，保证每个轮齿的齿形符合啮合传动的几何要求，再通过螺旋引导线的扫掠操作生成单个斜齿特征，之后通过圆周阵列操作完成12个轮齿的均匀排布，确保每个轮齿的间距、齿厚、螺旋角度完全一致，避免出现齿形错位导致的传动卡滞问题。中心安装孔的建模严格匹配传动安装的配合要求，孔壁与齿圈的同轴度公差在建模阶段就做了基准约束，保证后续装配时的回转精度。材质渲染阶段选用金属合金钢材质效果，还原工业传动齿轮的真实质感，对齿面做了细微的金属磨砂质感处理，中心孔壁做了适配机加工的光洁质感区分，渲染时通过柔和的侧方打光，凸显斜齿螺旋面的曲面走向与齿根、齿顶的结构细节，让模型的结构特征清晰可辨。从结构设计来看，该斜齿轮相比同参数直齿轮，啮合时的重合度更高，传动过程更加平稳，能够有效降低传动过程中的噪音与冲击载荷，12齿的齿数设定适配小传动比的动力传输场景，中心通孔的设计可直接与传动轴配合安装，轮齿的齿根部分做了合理的圆角过渡处理，避免应力集中导致的轮齿断裂问题，整体结构紧凑，可直接用于小型减速机构、动力传输组件的装配设计参考，也可作为机械原理教学中斜齿轮啮合演示的三维模型使用，建模过程中所有特征均做了参数化关联，后续可根据实际传动需求调整模数、螺旋角、齿宽等参数，快速衍生出不同规格的同类型斜齿轮模型。
