韦尔式锥齿轮传动组件三维建模设计

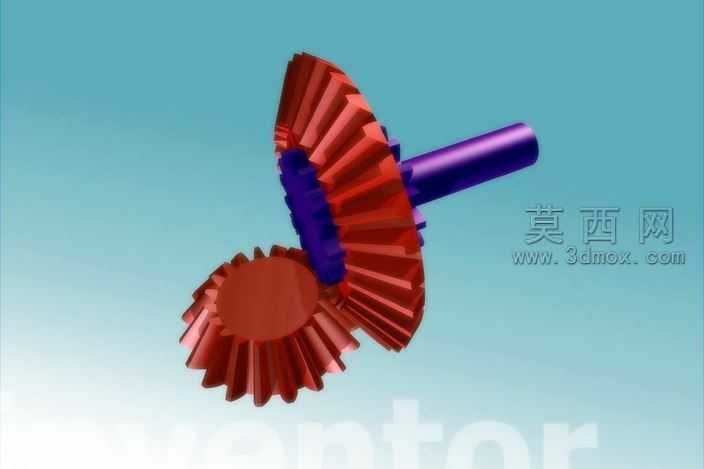

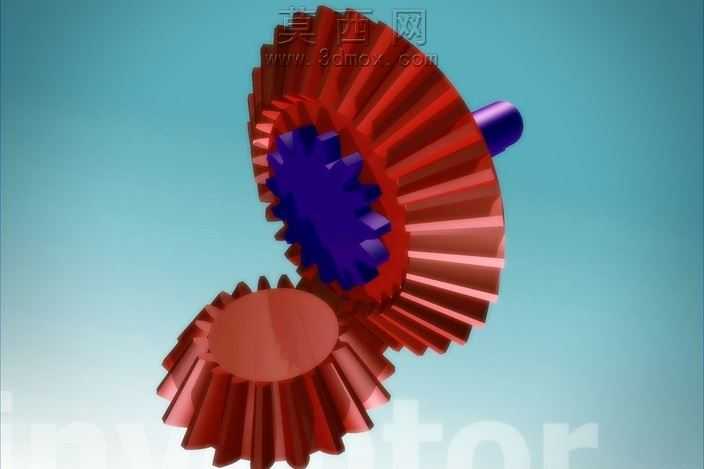

本作品为韦尔齿轮传动组件的三维建模成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先针对韦尔齿轮的特殊齿形轮廓进行参数推导，结合锥齿轮的啮合传动特性，确定两个配对齿轮的分度锥角、齿顶高系数、径向间隙系数等核心参数，确保齿面啮合时能够实现精准的交错轴传动，避免出现齿面干涉、传动卡滞的问题。建模过程中先绘制单个轮齿的截面草图，通过阵列特征完成整圈轮齿的生成，再对齿根、齿顶位置做圆角过渡处理，还原真实齿轮加工后的工艺细节，降低应力集中风险；配套的传动轴采用同轴度约束与齿轮主体完成装配，轴段上预留的定位台阶结构，还原了实际装配中齿轮轴向固定的设计逻辑。材质与渲染阶段，为齿轮主体赋予金属漆面材质，模拟合金钢零件经过表面氧化处理后的红棕色质感，调整材质的粗糙度、金属度参数，还原金属零件表面细微的磨砂反光效果；传动轴部分赋予深紫色金属材质，与齿轮主体形成视觉区分，便于清晰观察装配关系；场景搭建采用渐变浅蓝色背景，搭配柔和的三点布光方案，主光源从斜上方投射突出齿面的立体轮廓，辅光源补亮暗部避免齿根区域死黑，轮廓光勾勒零件边缘提升整体层次感，最终渲染效果能够清晰展示韦尔齿轮的啮合状态与整体结构。设计过程中重点验证了两个齿轮的啮合间隙，通过运动仿真模拟组件的传动过程，确保传动比稳定、齿面接触轨迹符合设计预期，整体模型结构完整，细节还原度高，可用于机械原理演示、传动结构方案参考等场景。
