卡丁车前轮带制动盘轮毂总成结构设计

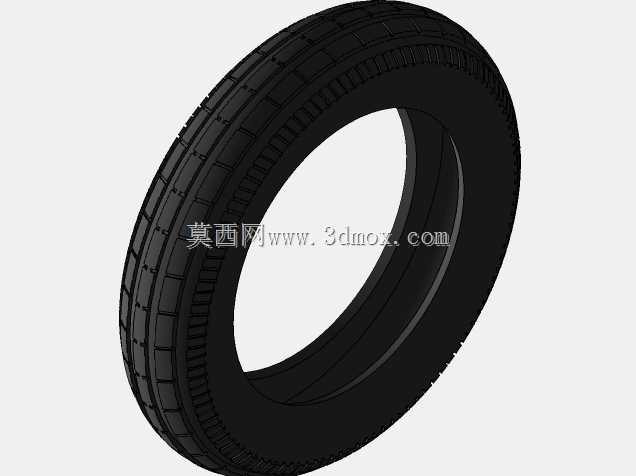

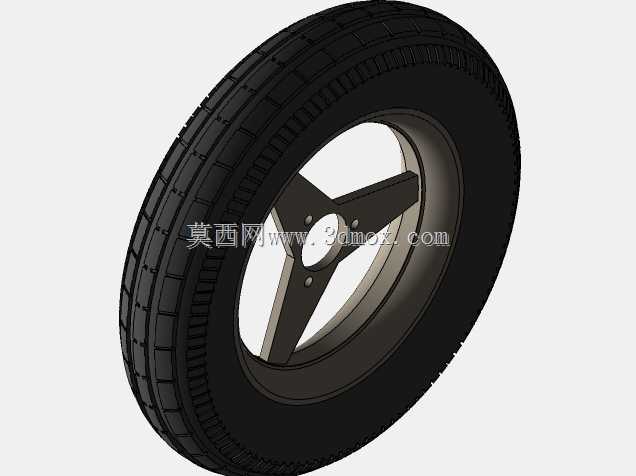

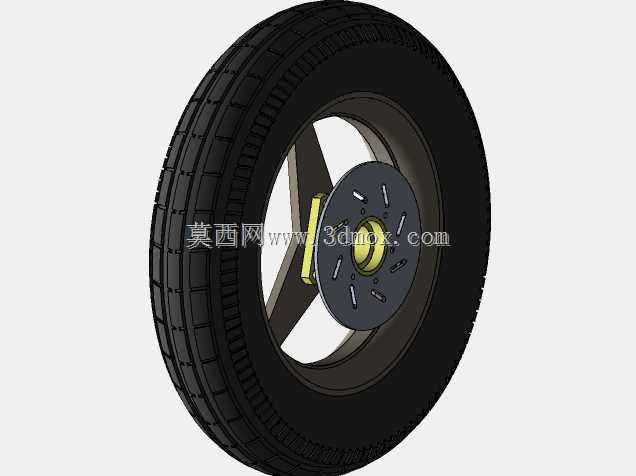

　　这套卡丁车前轮总成结构，是面向场地娱乐卡丁车、入门竞速卡丁车开发的行走与制动集成部件，在实际场地运营场景中，前轮需要同时承担转向承载、行驶缓冲、制动力传递三类核心功能，区别于民用乘用车前轮结构，卡丁车前轮没有独立悬架的减震行程设计，所有路面冲击都需要通过轮胎胎体、轮毂辐条直接传递到转向节结构上，因此结构设计阶段对部件的刚度匹配、安装同轴度有极高要求。从结构组成来看，总成包含橡胶充气轮胎、钢制轮辋、三辐十字布局轮毂、通风式制动盘、轮毂安装法兰、轮边锁紧螺母几个核心部分，轮胎采用常规民用小尺寸子午线轮胎的胎纹设计，胎面纵向排水沟槽兼顾干地抓地与湿地排水性能，胎侧厚度控制在适配卡丁车低载荷、高冲击工况的区间，避免过厚胎侧导致转向响应滞后，

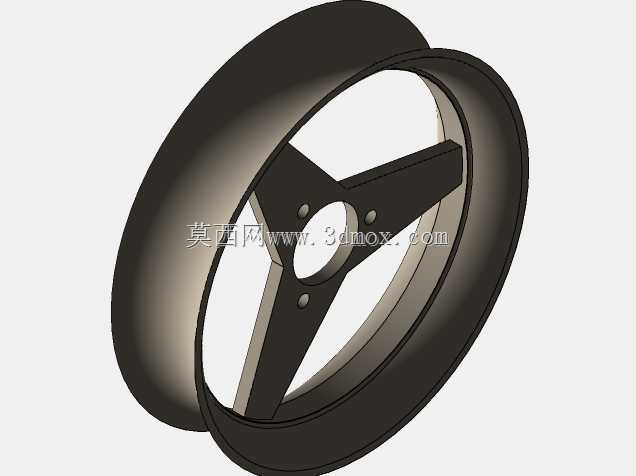

　　也防止胎侧过薄在场地路肩冲击下出现鼓包破损。轮辋采用对开式钢制结构，与轮胎的配合边界严格匹配小尺寸轮胎的胎圈座直径、轮缘高度参数，安装时胎圈与轮辋的贴合面设计有0.8度的装配锥度，保证充气后胎圈能够均匀卡紧，避免高速过弯时出现轮胎脱圈的风险。轮毂部分采用十字交叉三辐结构，这种辐条布局并非单纯的造型设计，而是经过受力优化的结果：卡丁车转向时前轮受到的侧向力、制动时的纵向制动力矩，会通过辐条传递到中心安装法兰，十字辐条的力传递路径更短，相同材料厚度下比多辐细条结构的抗扭刚度高30%以上，同时辐条背面预留了制动卡钳的安装避让空间，卡钳支架可以直接固定在转向节上，制动盘的摩擦面与卡钳摩擦片的间隙控制在0.2-0.4mm之间，

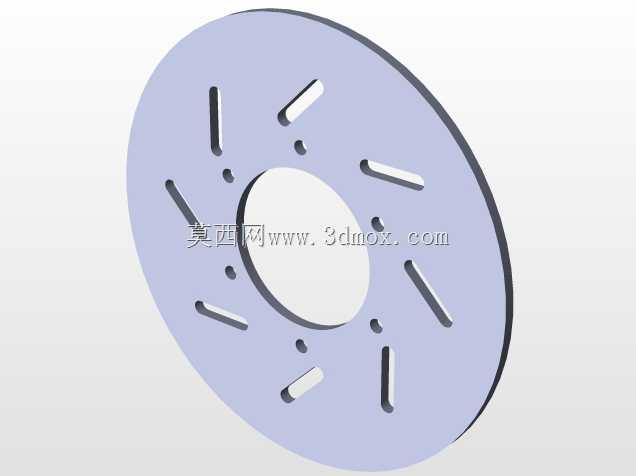

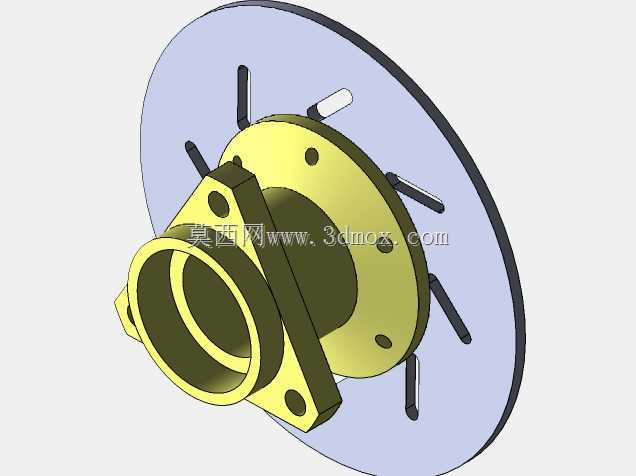

　　保证制动响应的灵敏度。制动盘采用实心铸铁结构，盘面均匀分布6条散热凹槽，区别于乘用车的通风制动盘，卡丁车整备质量轻，单轮制动载荷小，实心盘结构足够满足连续8圈场地行驶的制动热容量要求，同时盘面的安装孔采用5孔均布设计，孔位与轮毂法兰的定位凸台严格同轴，安装时凸台与制动盘中心孔采用H7/h6的间隙配合，避免制动盘转动时出现端面跳动，导致制动踏板抖动、制动力矩不均的问题。中心安装轴采用台阶式设计，最外侧的细牙螺纹配合锁紧螺母，能够将轮毂、制动盘、轴承内圈牢牢压紧在转向节的轴肩上，螺纹规格选用适配小载荷轮边的细牙螺纹，防松性能优于粗牙螺纹，同时螺母端面设计有止动垫片安装槽，场地长期运营时可以加装止动垫片，避免频繁冲击下螺母出现松动。

　　在安装边界上，这套前轮总成的轮距适配主流1100-1200mm轴距的娱乐卡丁车，轮胎外径、轮辋偏距参数经过匹配，转向时轮胎与车架前部、转向拉杆的最小间隙保持在15mm以上，即使轮胎在最大侧向力作用下产生形变，也不会出现轮胎与车架剐蹭的问题。转向节的安装孔位与轮毂中心的距离经过计算，保证转向主销内倾、后倾角度符合卡丁车的转向特性，低速转向时手感轻盈，高速行驶时方向盘有足够的回正力矩，避免出现转向过度的安全风险。从实际使用场景来看，这套结构不仅适用于常规场地娱乐卡丁车，也可以经过小幅参数调整后适配单人越野卡丁车、儿童电动卡丁车的前轮结构，只需要根据整车整备质量调整辐条厚度、制动盘直径即可，核心的安装接口、力传递路径不需要做大幅改动，能够大幅缩短同系列车型的开发周期。在建模过程中，所有配合面的公差、安装孔位的位置度都按照实际加工要求做了参数化设置，轮胎与轮辋的配合、轮毂与制动盘的配合、轴承与轴的配合都保留了合理的装配间隙，结构上没有出现无法加工的倒扣、薄壁结构，所有钣金件的厚度、铸件的拔模斜度都符合常规加工工艺要求，不需要额外做工艺补正就可以直接导出工程图进行生产。
