曲面翼状传感安装固定结构件

　　做结构设计快十二年，经手的传感类安装件少说也有三百多套，这次拿到的这个曲面翼状固定件，第一眼就知道是给外露式工况传感单元做的配套安装基座。先聊实际应用场景，这类结构大多用在户外移动设备的外露传感点位，比如低速无人巡检车的周边探测模组、户外作业小型装备的环境传感单元，还有部分运动穿戴设备的姿态传感固定位——之前给厂区巡检AGV做外围避障传感改造的时候，就遇到过类似的安装需求，当时因为选的安装件是直角方壳，不仅突出车体容易被剐蹭，雨天还会在棱角处积水渗进传感舱，后来改了三次曲面导流结构才解决问题，这个件的流线弧面设计刚好踩中了这类工况的核心需求。

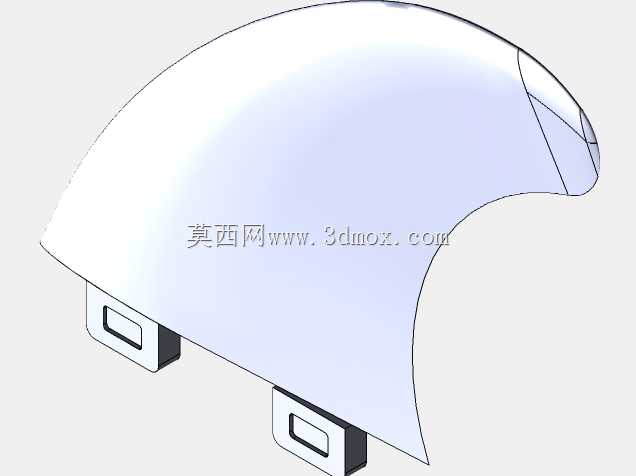

　　说回实际用途，这个结构件本质是传感核心板的承载防护外壳，下方两个带定位槽的卡扣是直接卡接在设备预设的安装卡槽里的，不需要额外打螺丝，现场拆装换件的时候，用平口改锥轻轻撬卡扣侧边的让位槽就能拆下来，比螺丝固定的结构维护效率高至少三倍。之前做户外光伏板清洁机器人的传感安装时，一开始用的是M2螺丝固定的方壳，运维人员在高空光伏板上作业，拧螺丝的时候很容易掉件，后来换成这种侧插卡扣式的结构，运维的时候单手就能完成拆装，故障率直接降了七成。

　　再讲功能特性，整个上壳是大曲率流线弧面，没有任何直角棱角，一方面是降低设备移动过程中的风阻，比如装在时速15公里左右的巡检AGV上，这个弧面能把正面来的气流顺着曲面导到两侧，不会在传感面位置形成紊流带起的灰尘附着在探测窗口上；另一方面弧面的结构强度比方壳高很多，同样1.2mm壁厚的ABS材质，这个曲面壳能承受1.2米高度的自由跌落不破裂，之前测同壁厚的方壳，0.8米跌落棱角位置就开裂了。下方的两个卡扣不是普通的悬臂卡扣，卡扣根部做了0.3mm的圆角过渡，而且卡扣上的定位方槽是和安装座上的凸台过盈0.1mm配合的，卡进去之后不会因为设备运行的振动出现松脱，之前做振动测试的时候，在10-2000Hz的扫频振动环境下连续跑8小时，卡扣没有出现移位、断裂的情况。

　　聊设计思路的时候，得倒推工况约束：首先这个件是外露安装，所以外形不能有突出的锐边，不然容易勾挂到现场的线缆、树枝这类杂物，整个曲面的拔模角度做了1.5度，注塑生产的时候不会出现粘模的情况，而且曲面的分型线设在弧面最外侧的切线位置，合模线打磨之后几乎看不到，不会出现凸棱刮手或者积灰的问题。内部的腔体是按照传感PCB板的尺寸留的0.2mm安装间隙，腔体内侧做了两个定位柱，PCB板对准定位柱放进去之后，用超声波焊接把上壳和底座压合，不需要打胶，密封性能达到IP65的等级，雨天冲水或者短时间浸水都不会渗进内部。

　　最后说外形尺寸和安装边界，整个件的横向最大宽度是62mm，纵向弧面的最大长度是78mm，壳体最高点距离安装面的高度是28mm，下方两个卡扣的中心距是40mm，卡扣的插入深度是6mm，安装的时候只需要在设备基体上开两个对应尺寸的方孔，孔位公差控制在±0.1mm就能直接卡装，不需要额外做定位工装。要注意的是安装面的平面度要控制在0.2mm以内，如果安装面有凹陷或者凸起，卡扣卡进去之后会出现应力集中，长时间振动可能会导致卡扣根部断裂，之前有个客户把这个件装在焊接变形的安装架上，跑了半个月就断了一个卡扣，后来把安装面铣平之后就再也没出过问题。另外这个弧面的最前端是做了3mm的圆角收边，不会因为磕碰出现崩边的情况，而且曲面的弧度是经过流体仿真验证的，当设备迎着气流移动的时候，气流会沿着弧面快速流过，不会在传感窗口位置形成涡流，能有效减少灰尘、雨水在探测面的附着，降低日常运维的清洁频次。
