波里亚德200毫米传动轮结构设计

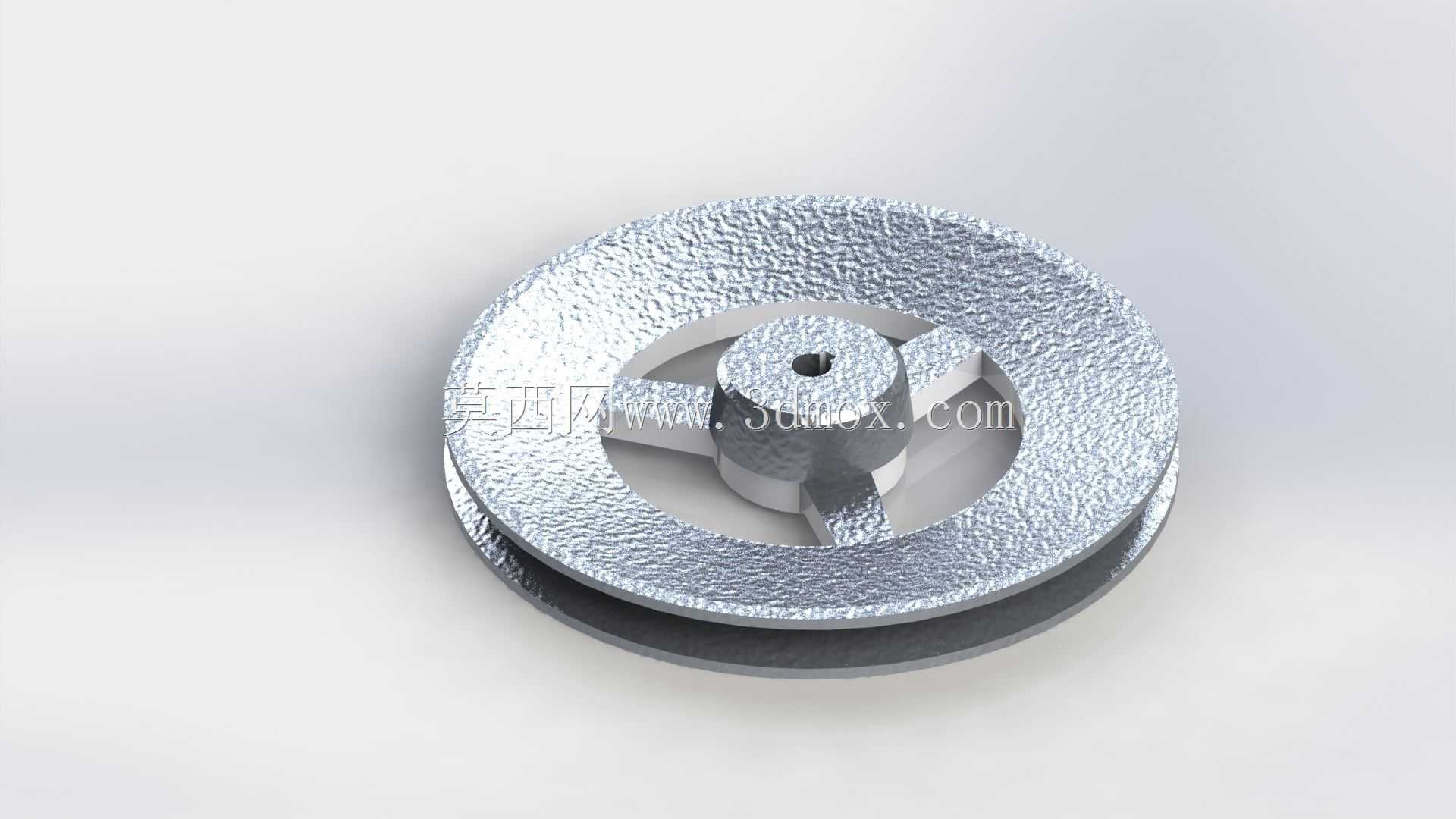

　　这款200毫米规格的绳轮结构，最初是为轨道交通站台屏蔽门的传动牵引系统做配套设计，适配科雷亚五号地铁线的站台门驱动单元，在实际项目中主要承担钢丝绳导向与动力传递的作用，日常运行时需要承受往复牵引的交变载荷，同时要匹配站台门开关过程中的行程精度要求，避免传动过程中出现钢丝绳跑偏、卡滞的问题。从结构设计逻辑来看，轮体采用单槽V型截面的绳槽设计，槽面做了粗糙纹理处理，目的是增大与钢丝绳之间的摩擦力，减少牵引过程中的打滑概率，同时槽型的曲率半径严格匹配配套钢丝绳的直径，避免钢丝绳在轮槽内出现过度挤压变形，延长钢丝绳的实际使用寿命。轮体中心的安装孔采用通孔设计，孔位预留了紧定螺钉的安装位置，安装时可以通过紧定螺钉将轮体与驱动轴做周向固定，

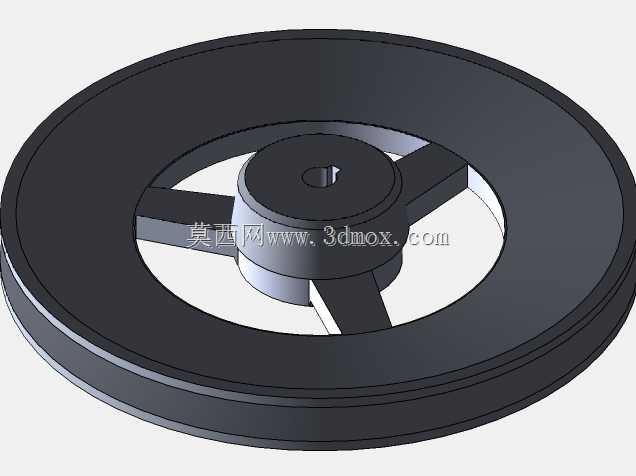

　　不需要额外加工键槽，简化了轴端的加工工序，同时这种固定方式也方便后期维护时的快速拆装，不需要额外的拉马工具就能完成轮体的更换。轮辐部分采用三辐条对称结构，这种设计一方面可以在保证轮体整体结构强度的前提下，尽可能降低轮体自身的转动惯量，减少驱动电机启动和制动时的惯性冲击，让站台门的启停过程更加平稳，避免出现门体抖动的问题；另一方面三辐条的对称结构也能让轮体在高速转动时保持更好的动平衡，减少运行过程中的振动和噪音，适配地铁站台对低噪音运行的要求。轮体的外形尺寸严格控制在200毫米的标称直径范围内，轮缘的厚度经过反复校核，既保证了轮槽侧壁有足够的强度承受钢丝绳的侧向挤压力，不会在长期运行后出现轮缘变形的问题，同时也控制了轮体的整体重量，

　　降低驱动轴的径向载荷，延长轴承的使用寿命。安装边界方面，轮体中心的安装孔到轮缘的径向尺寸经过精准计算，安装后轮体与周边的安装支架、防护罩之间预留了足够的安全间隙，不会在转动过程中出现与周边结构的剐蹭，同时轮体的轴向宽度也做了严格限制，适配站台门驱动单元的安装空间，不需要对原有安装支架做额外的改造就能直接替换原有轮体。在实际应用场景中，除了轨道交通站台门的传动系统，这种规格的绳轮也可以适配小型起重设备、自动化生产线的物料牵引机构、门窗自动启闭系统等需要钢丝绳传动的场合，设计时充分考虑了不同场景下的通用性，轮体的安装孔尺寸可以根据实际使用的轴径做小幅调整，不需要改变轮体的整体外形结构就能适配不同的安装需求。

　　轮体的材质设计选用常用的铸铝材质，表面做喷丸处理形成粗糙纹理，既保证了足够的结构强度，又有不错的防锈能力，适合在室内或者有遮蔽的户外环境下长期使用，不需要额外做表面防腐处理就能满足使用要求。从建模的角度来看，整个轮体的建模过程优先采用旋转特征做出轮体的基本轮廓，再通过拉伸切除做出辐条结构和中心安装孔，最后通过阵列特征完成紧定螺钉孔的布局，建模过程中所有的尺寸都做了参数化关联，后期如果需要调整绳槽尺寸、辐条数量或者安装孔直径，只需要修改对应的参数就能快速生成新的结构，不需要重新绘制整个模型，方便不同项目的快速适配。设计过程中也做了对应的强度校核，在额定牵引载荷下，轮体的最大应力出现在辐条与轮缘的连接位置，应力值远低于材质的许用应力，长期运行不会出现结构断裂的问题，同时轮体的形位公差也做了严格要求，安装孔与轮体外圆的同轴度控制在合理范围内，避免转动过程中出现偏心导致的传动抖动。
