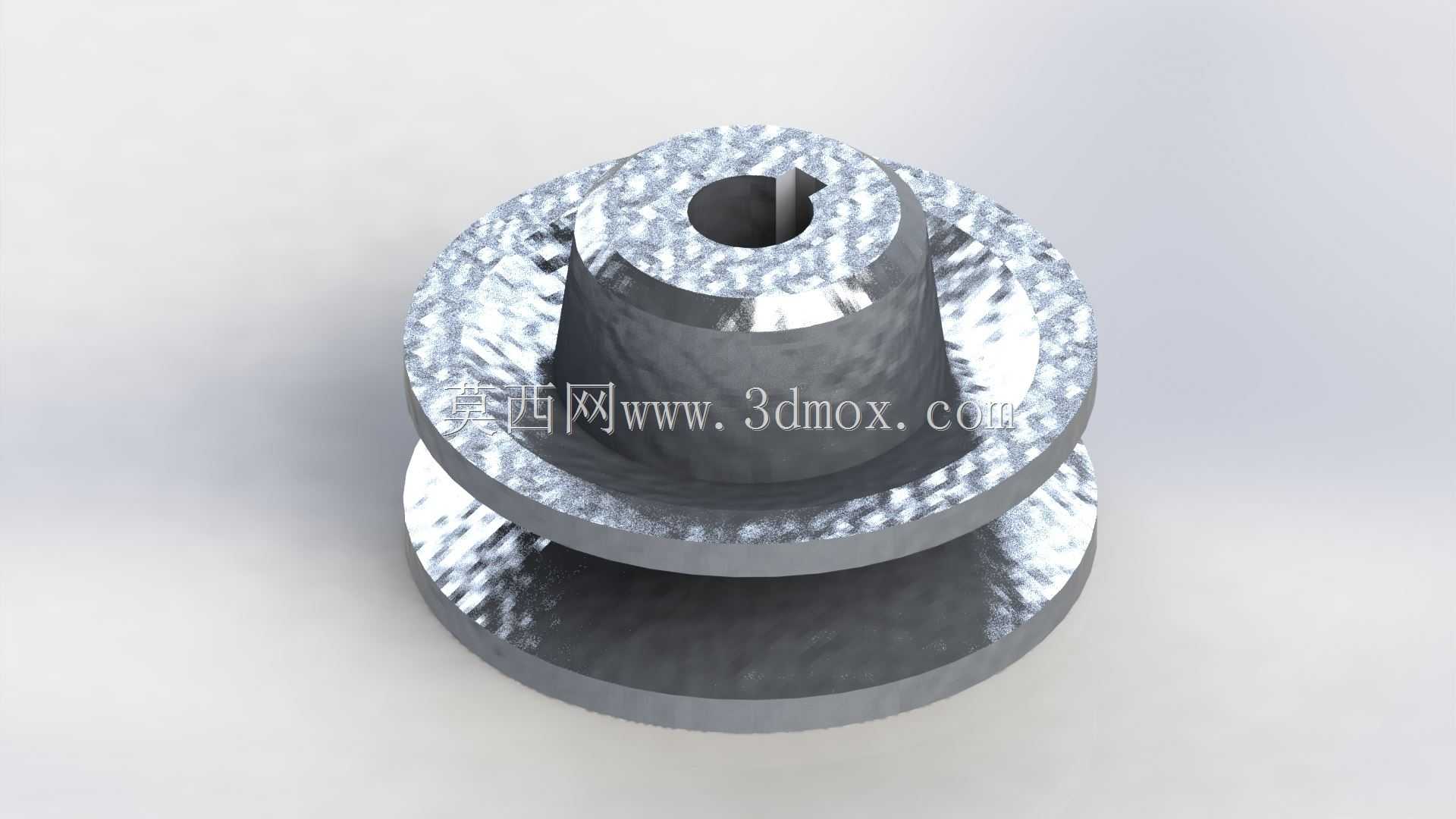

波利亚50毫米锥台带轮结构件

　　在中小功率传动的设备布局里，这类锥台结构的带轮常出现在对安装空间有轴向限制的工位上，区别于常规平直轮辐的带轮，它的锥面过渡设计能在有限的轴向长度里兼顾带体定位与安装避让，避免轮体与周边的走线、防护钣金产生干涉。从实际使用场景看，这类50毫米规格的带轮多适配小截面的传动带，常见于小型输送线的从动端、检测设备的进给传动单元，还有部分仪器仪表内部的动力传递链路，因为轮体本身的转动惯量控制得比较小，启停阶段的传动冲击会比大直径带轮低很多，适合对传动响应速度有要求的轻载工况。

　　设计这类轮体的时候，首先要确认中心安装孔的配合公差，因为带轮需要和传动轴做周向固定，孔内的键槽尺寸要匹配对应轴径的平键规格，保证传动过程中不会出现周向打滑。轮体的两层轮缘之间的槽宽是根据适配传动带的截面尺寸定的，槽面的粗糙度要控制在合理范围，既不能太粗糙加速带体磨损，也不能太光滑导致传动摩擦力不足出现丢转。锥台段的壁厚是经过受力核算的，既要保证带轮在额定转速下的结构强度，避免高速转动时出现轮体形变，也要尽可能控制轮体自重，降低传动轴的径向负载。

　　从安装边界来看，这款轮体的最大外缘由下层轮缘决定，安装时要预留出至少3毫米的径向间隙，防止转动过程中轮缘剐蹭周边的安装支架；轴向方向上，锥台顶端的凸台高度要和轴端的固定挡圈位置匹配，保证带轮安装到位后不会出现轴向窜动。中心孔的深度要和传动轴的插入长度适配，避免轴端顶到孔底导致安装不到位，或是插入长度不足导致配合面不够、传动时出现晃动。

　　实际选型时要注意，这类带轮的适配转速不能超过材料对应的临界转速，因为轮体是金属材质，虽然结构强度足够，但如果转速过高，锥台段的应力集中位置容易出现疲劳损伤。轮缘的表面做了金属质感的处理，不是单纯的外观装饰，表层的致密处理能提升轮面的耐磨性能，延长带轮的使用寿命，同时也能减少带体运行过程中产生的静电堆积，在有防静电要求的检测设备工位上使用时，能避免静电对周边传感元件的信号干扰。

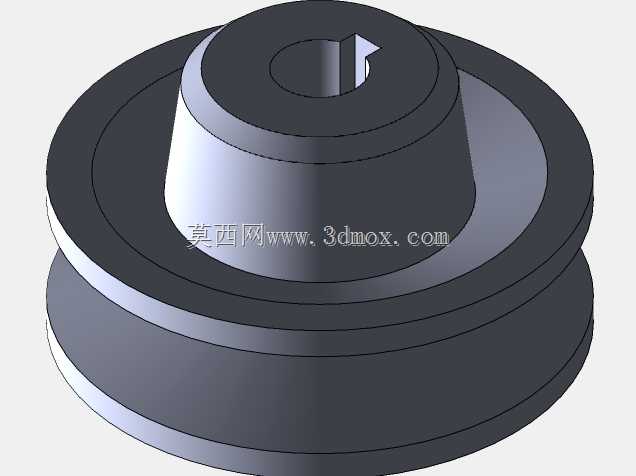

　　在做三维建模的时候，这类回转体结构要优先保证各段同轴度，中心孔、两层轮缘、锥台段的同轴度公差要控制在合理范围内，不然装配后会出现带轮跳动，导致传动带跑偏、磨损加快。键槽的位置要和轮体的动平衡校正点对应，避免因为键槽的偏心导致轮体转动时出现振动，尤其是在转速超过每分钟一千转的工况下，动平衡的偏差会直接影响整个传动单元的运行稳定性。很多新手建模时容易忽略轮缘处的倒角处理，实际上两层轮缘的外边缘都做了小尺寸的倒角，一方面是安装时避免锋利边缘割伤传动带，另一方面也能减少应力集中，提升轮体的抗冲击能力。

　　这类小规格带轮在日常维护时，不需要额外做润滑处理，只需要定期检查轮槽内的磨损情况，当槽面出现明显的凹陷或是划痕时，就需要及时更换，避免磨损的轮面加速传动带的损耗。安装时要注意两带轮的轮槽对齐，不能出现偏角，不然传动带会持续受到侧向力，很容易出现带体分层、断裂的问题。和同规格的平直带轮相比，这种锥台结构的带轮轴向安装尺寸更短，在空间紧凑的设备内部能节省不少安装位置，给周边的传感元件、走线留出更多布局空间，这也是它在仪器仪表类设备里应用较多的核心原因。
