方形桌面PC用多激光扬声器单体结构

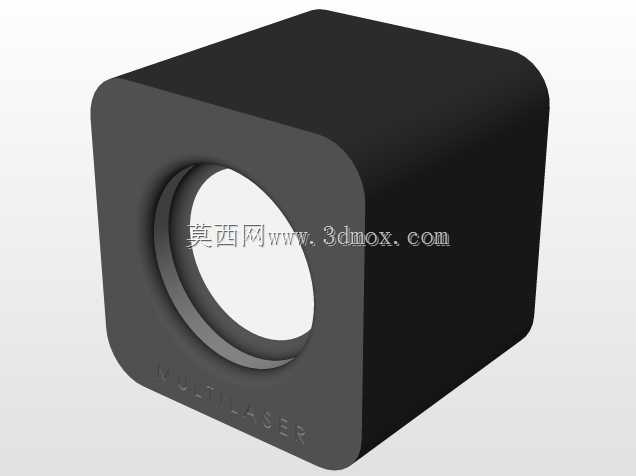

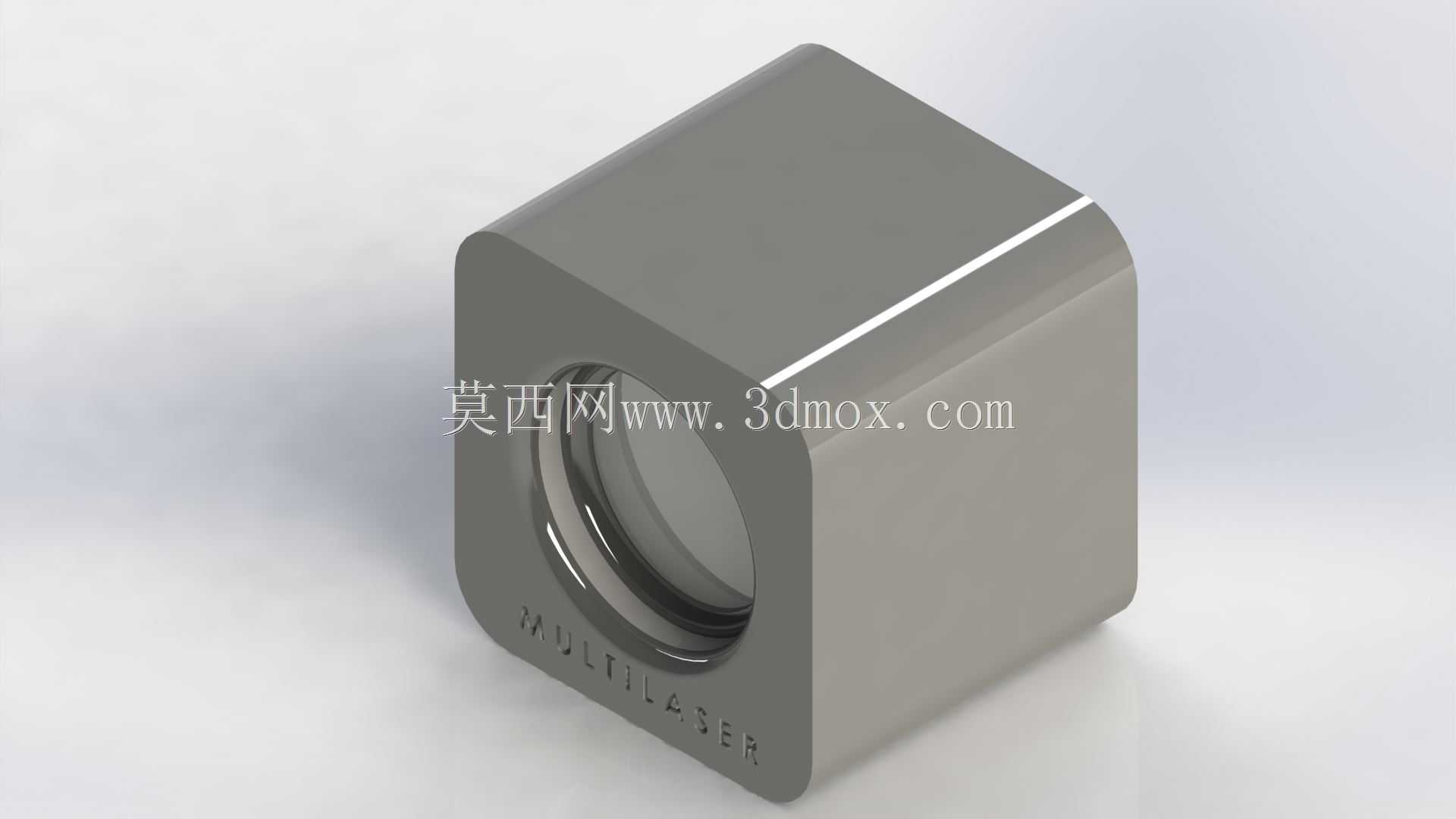

　　日常做消费电子外设结构建模时，这类PC配套的小型扬声器单体是很常见的选型参考件，很多桌面迷你音响、一体机内置发声单元、甚至小型嵌入式播报终端的声学结构设计，都会参考这类紧凑方形的单体方案。不同于常规圆形扬声器需要额外设计固定压圈与定位槽，这款单体直接采用一体化方形圆角外壳，66x66的外轮廓尺寸刚好适配多数桌面小音响的腔体预留空间，安装时不需要额外做异形避让，直接在腔体安装面铣出对应尺寸的沉台，靠壳体自身的平面定位就能保证装配同轴度，减少了额外定位结构的设计工作量。

　　从实际使用场景来看，这类扬声器单体主要面向桌面PC配套的迷你音响产品，也可嵌入小型工控终端、自助服务设备的播报模块中，承担中低频段的声音输出任务，因为外壳做了一体化的封闭结构设计，自身就带有基础的声学腔体屏蔽效果，不需要额外在单体背部加装密封泡棉，就能减少声音的侧向泄露，提升低频段的发声效率。建模时要注意前出声面的环形凸台尺寸，这个凸台是用来贴合防尘网或者出声面罩的，凸台的高度差控制在0.8mm左右，刚好可以卡住常规厚度的PC防尘网片，装配时不需要额外打胶，靠面罩的压合就能固定防尘网，减少装配工序。

　　外壳侧面的字符标识区域做了微凹的蚀纹面，建模时不能直接把字符贴在光滑外表面，要预留0.15mm的蚀刻深度，避免后期丝印或者激光打标时字符溢边，影响外观一致性。圆角过渡的R角大小要匹配壳体壁厚，这类小型塑料壳体的壁厚通常控制在1.8-2mm，外R角取2.5mm，内R角对应取0.5mm，既能避免注塑时的应力集中，也能保证壳体外观没有明显的缩水痕。出声孔的内侧要做15度的导向斜角，减少声音传播时的风阻异音，这个细节很多新手建模时容易忽略，直接做成直孔的话，大音量下很容易出现气流摩擦的杂音，影响实际听感。

　　安装边界方面，这款单体的背部接线区域预留了10mm的走线空间，设计腔体时要在对应位置开出线缺口，缺口处要做圆角处理，避免划伤线材绝缘层。四个角的位置不需要额外设计螺丝柱，因为66x66的尺寸刚好可以靠腔体上下盖的压合固定，压紧面的宽度预留3mm就足够，压紧处贴一层1mm厚的EVA泡棉，既能密封腔体，也能吸收扬声器工作时的微振动，避免出现壳体共振的杂音。做结构验证时要注意，单体的磁钢部分突出背部3mm，腔体内部要对应留出避让空间，不能让磁钢碰到腔体内壁，否则会导致振动受阻，出现声音失真的问题。

　　从设计思路来看，这款产品走的是极简集成化路线，把常规扬声器需要的固定结构、密封面、定位基准都集成在单体外壳上，减少下游组装厂的额外加工步骤，对于批量生产的消费电子来说，每减少一个装配零件，就能降低对应的物料成本与组装不良率。建模时要把壳体的分模线设置在侧面居中位置，分模面做0.2mm的断差，避免注塑时出现飞边，影响外观质感。前出声面的金属质感装饰圈是嵌件设计，建模时要预留0.1mm的过盈配合量，装配时直接压入壳体的环形槽内，不需要额外粘胶，就能保证连接可靠性，长期使用也不会出现脱落的问题。
