工业传感配套环形密封连接结构件

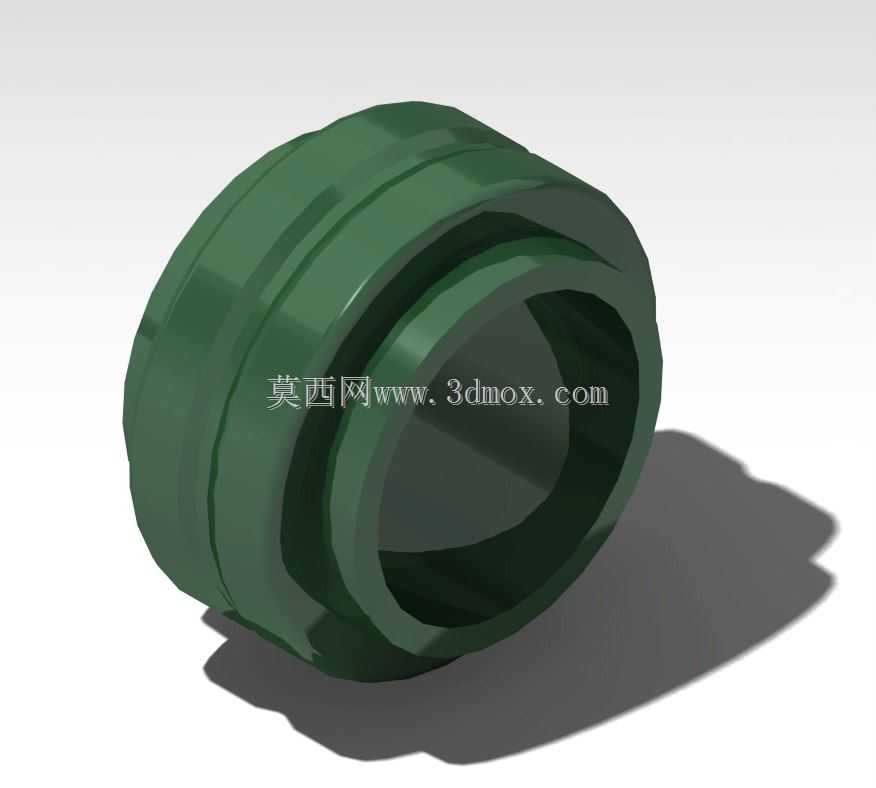

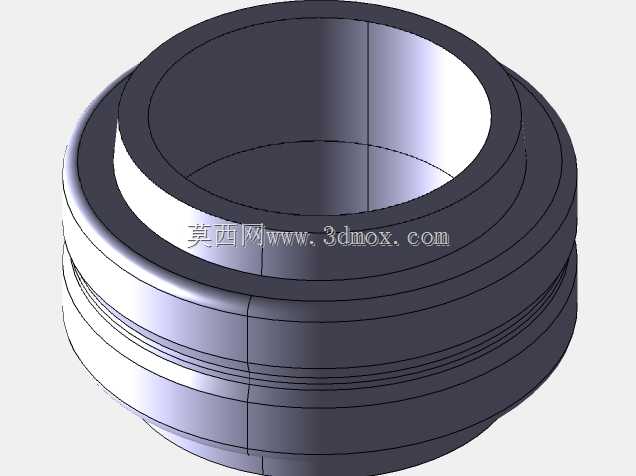

　　在工业传感检测单元的配套安装场景中，这类环形结构件往往承担着密封、定位、防护的多重作用，很多现场做设备维护的工程师都清楚，传感探头的安装位置如果没有适配的密封隔套，很容易因为现场的粉尘、切削液渗入导致检测精度漂移，甚至直接造成传感元件的损坏。从结构设计的角度来看，这个环形件采用了多阶台阶式的内外径设计，外侧的两道环形凸起并非装饰结构，而是用来和安装基座的卡槽配合实现轴向定位，安装时不需要额外打胶固定，靠凸起和基座槽位的过盈配合就能完成初步限位，能大幅缩短现场装配的耗时。内侧的阶梯孔是完全匹配传感探头的外径尺寸做的公差配合，靠近检测端的内孔边缘做了小角度的倒角处理，一方面是方便探头插入安装时不会刮伤探头表面的封装层，另一方面也能在探头装入后形成一圈均匀的挤压密封带，隔绝外部的水汽和杂质进入传感安装腔。

　　从实际应用的场景来看，这类结构件常出现在机床加工工位的刀具检测传感单元、自动化产线的物料到位检测模组、液压系统的压力传感安装位上，不同场景下对材质的要求有细微区别，比如切削液喷淋较多的机加工位，会选用耐油耐水解的橡塑材质，而在有一定温度的液压站附近，则会选用耐温等级更高的改性橡塑材质。设计这类零件的时候，首先要确认的是安装边界的尺寸限制：外侧的最大直径不能超过安装基座的预留孔直径，否则会出现装不进去的问题，而内侧的最小通径必须大于传感探头的最大外径，同时要预留0.1到0.2毫米的配合间隙，既不能太松导致密封失效，也不能太紧造成探头装入时被挤压变形影响检测性能。

　　很多刚入行的结构设计师在做这类配套件的时候，容易忽略外侧环形凸起的尺寸公差，把凸起的外径做的和基座安装槽的尺寸完全一致，实际装配的时候因为橡塑材质的形变特性，往往会出现凸起卡入槽位后无法完全到位的情况，正确的设计思路是把凸起的外径做比槽位内径小0.05到0.08毫米，靠材质本身的弹性形变卡入槽位，既能保证固定的可靠性，又不会出现装配卡滞的问题。另外，零件的轴向总长度也需要严格匹配安装位的空间，过长会导致探头被顶出基准位置，造成检测距离出现偏差，过短则会让密封面无法完全贴合，失去防护密封的作用。

　　从结构强度的角度考虑，这个环形件的壁厚做了均匀化处理，没有出现局部壁厚突变的情况，避免注塑成型的时候出现缩痕或者内应力集中的问题，零件的两端边缘都做了圆角过渡，没有尖锐的毛刺棱角，一方面是装配的时候不会划伤操作人员的手部，另一方面也不会在安装时刮坏配套的密封圈或者线缆护套。在实际的设备运维过程中，这类环形件属于易损配件，长期受现场的温度变化、介质腐蚀影响，会出现老化变硬的情况，定期更换的时候不需要拆解整个传感模组，只需要用卡簧钳或者平口螺丝刀轻轻撬动外侧的凸起位置，就能把旧的零件取出，更换新件后直接按压到位即可，维护操作非常简便。

　　做三维建模的时候，这类回转体零件优先采用旋转凸台的特征来完成主体结构，再通过倒角、圆角特征处理边缘细节，不需要做复杂的曲面造型，重点是要把各个配合面的尺寸公差标注清楚，尤其是和探头配合的内孔面、和基座配合的外凸起面，公差等级要选在IT8到IT10之间，既能满足装配要求，又不会因为公差过严增加不必要的加工成本。另外建模的时候要注意拔模角度的设置，因为这类橡塑件一般是注塑成型，外表面要顺着脱模方向设置1到1.5度的拔模斜度，避免脱模的时候出现零件表面拉伤的问题，影响装配的顺滑度。
