菱形法兰式减震安装支座结构设计

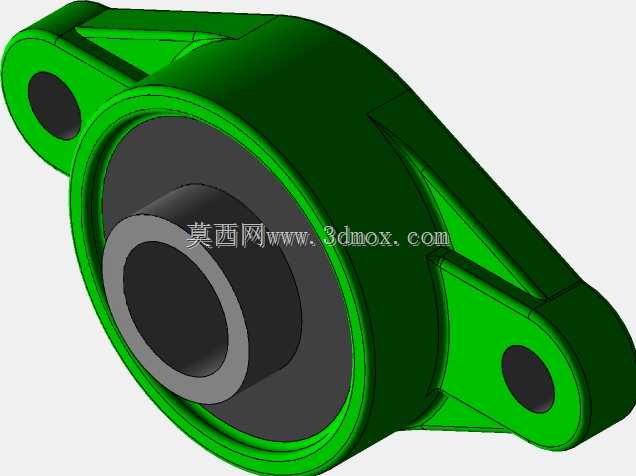

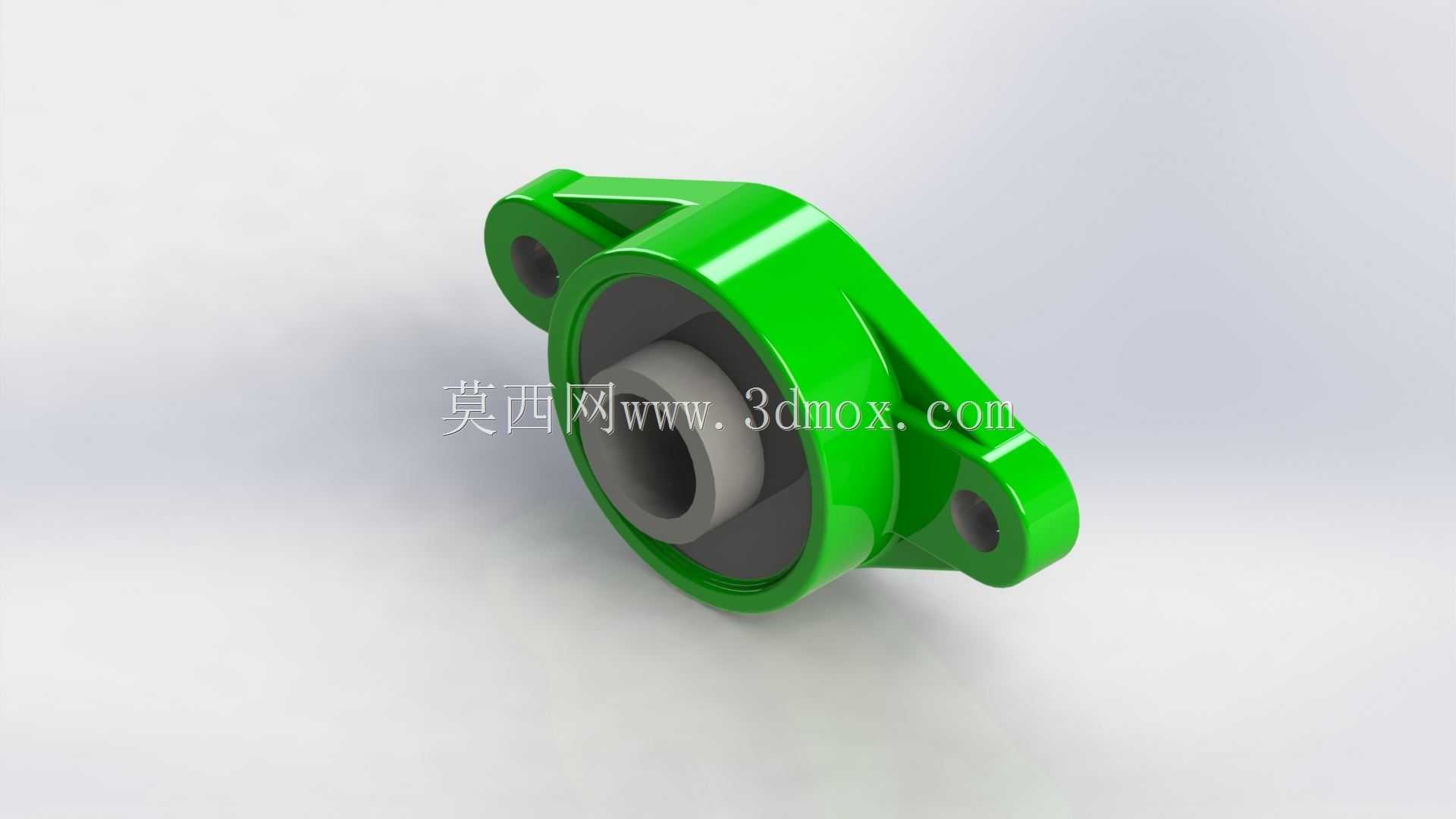

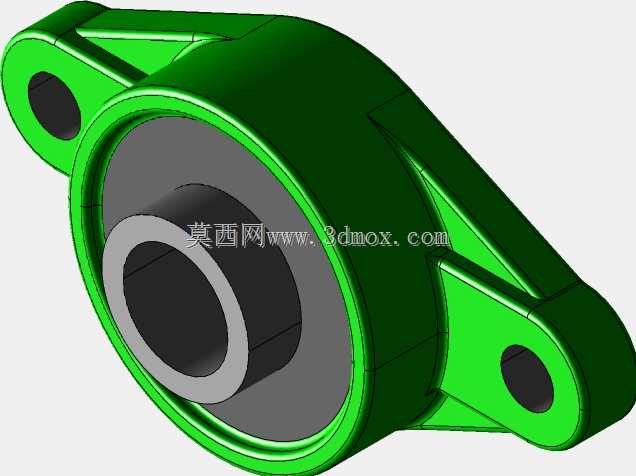

　　做设备结构设计的时候，这类带减震功能的安装支座，往往是容易被新手忽略的细节件——很多人觉得不就是个固定座，随便画个块打俩孔就行，真到现场跑起来，震动传导导致的传感器数据漂移、紧固件松脱、壳体疲劳开裂的问题，十有八九都出在这类减震连接件的选型或设计不合理上。这个菱形法兰结构的减震支座，核心作用就是在刚性安装面和被支撑元件之间做震动隔离，中间的橡胶减震层是功能核心，外层的压铸金属壳体承担结构支撑和安装定位，内嵌的金属衬套用来穿装固定螺栓，避免螺栓直接挤压橡胶造成蠕变失效。

　　从安装边界来看，两个安装耳的中心距为90mm，这个尺寸是适配常规的小尺寸元件安装间距，安装耳上的通孔适配M8规格的固定螺栓，中间衬套的内孔适配M10规格的元件固定螺栓，安装的时候不需要额外做焊接或者二次加工，直接通过螺栓紧固就能完成固定，适合在设备内部空间局促、不方便做复杂安装结构的位置使用。外形上做了菱形切边的设计，不是整圆形的法兰，一方面是减少安装占用的平面空间，两个安装耳向外延伸的结构，能在相同中心距的情况下缩小整体外轮廓，另一方面是压铸成型的时候更容易控制拔模斜度，减少边角的缩孔缺陷，壳体表面做了亮面处理，不是粗糙的毛坯面，在一些外露的安装位置也能兼顾外观整洁度。

　　设计思路上，外层金属壳体和中间橡胶层采用了包胶硫化的结合方式，不是后期压装的结构，这样能避免长期受交变载荷的时候橡胶和金属壳体脱开，很多廉价的减震座用压装结构，用个一年半载橡胶就从壳子里脱出来，完全失去减震作用，硫化结合的结构能承受更大的径向和轴向交变载荷，适合有持续震动的工况。中间的金属衬套长度略高于橡胶层的厚度，紧固螺栓的时候，锁紧力直接作用在金属衬套上，不会把橡胶压得过度变形，既能保证安装的紧固强度，又能让橡胶层保持合适的预压缩量，发挥最优的减震效果。

　　这类支座的应用场景非常广，最常见的是在小型传感器的安装固定上，比如工业设备上的振动传感器、压力传感器，直接刚性装在设备壳体上的话，设备自身的运行震动会直接干扰传感器的检测精度，加一层这种减震支座就能过滤掉大部分高频震动，让传感器采集的数据更稳定。除此之外，小型液压阀块、微型气动元件、车载电子设备的安装固定也会用到这类结构，尤其是在移动设备上，比如工程车辆、自动化行走小车上面，设备运行的时候有持续的颠簸震动，用刚性连接的话元件很容易震坏，加这种减震支座就能大幅延长元件的使用寿命。

　　实际选型使用的时候要注意几个点，首先是载荷匹配，这个尺寸的支座属于小载荷类型，支撑的元件重量最好不要超过额定载荷，不然橡胶层长期受过大的静压力会产生永久变形，失去弹性；其次是安装螺栓的锁紧力矩不要过大，因为中间衬套已经承担了轴向的锁紧力，过大的力矩不会让连接更牢固，反而可能把外层的金属安装耳压变形；最后是使用环境，如果是在有油污、高温的工况下，要确认橡胶材质的耐油耐温性能，普通丁腈橡胶适合常规的工业环境，要是在高温或者有化学腐蚀的环境下，需要更换对应的特种橡胶材质。从建模的角度来说，画这个模型的时候要注意几个配合尺寸的公差，安装耳上的通孔要留够螺栓穿装的间隙，中间衬套的内孔和固定螺栓采用间隙配合，外层壳体和橡胶层的结合面要做滚花或者开槽处理，增加硫化的时候的结合强度，两个安装耳的安装面要保证平面度，不然安装的时候会产生附加的安装应力，长期使用会导致壳体开裂。
