心宿二AT-200-140型阿科普拉弹性门托结构

　　在各类工业传动系统的轴系连接场景中，这类弹性门托结构是补偿轴系偏移、缓冲传动冲击的核心部件，常被应用在泵组、风机、输送设备以及中小型精密传动设备的动力输出端与负载端的连接位置，能够在两轴存在径向、角向或者轴向安装偏差的工况下，稳定传递额定扭矩，同时吸收传动过程中产生的振动，避免刚性连接带来的轴系应力集中、轴承过早磨损等问题。

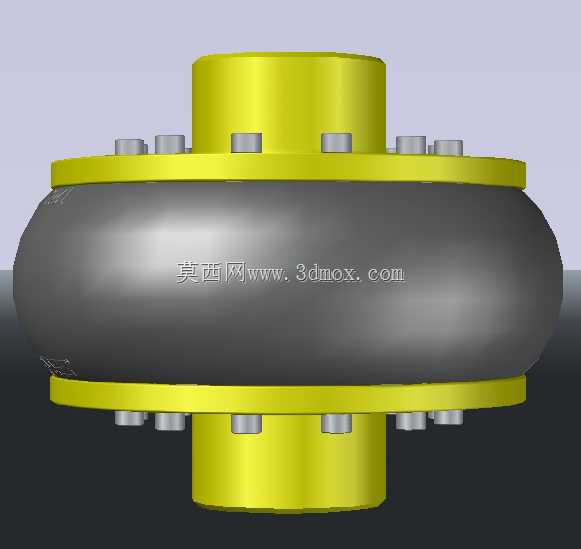

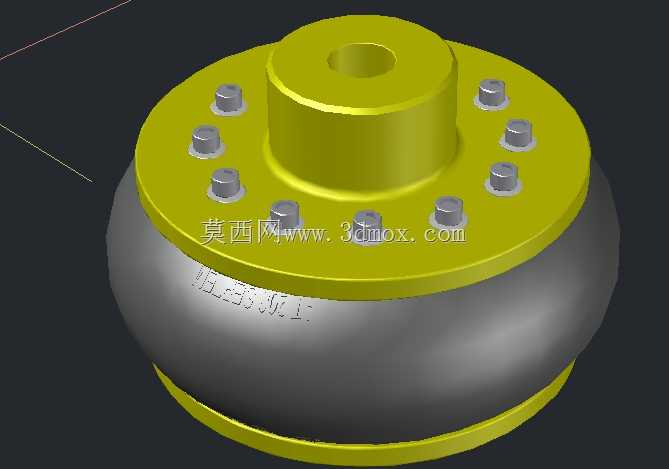

　　从结构设计来看，该部件采用上下金属法兰夹装中间弹性鼓形胶体的组合形式，上部法兰为带中心轴孔的凸台结构，中心孔用于穿装主动侧或者从动侧的传动轴，依靠轴孔与轴的配合实现周向定位，法兰端面上均匀环布的多组螺栓孔，通过配套的紧固螺栓实现上下法兰的对合锁紧，将中间的弹性胶体牢牢夹持在两个金属法兰之间，扭矩传递过程中，金属法兰的扭矩通过端面的静摩擦力以及螺栓的剪切力传递到弹性胶体上，再通过胶体的弹性形变传递到另一侧法兰，这种结构相比传统的刚性联轴器，不需要两轴在安装时保持极高的同轴度，能够适配现场安装过程中不可避免的装配误差，也能补偿设备运行过程中因为基座沉降、热胀冷缩带来的轴系相对位移。

　　中间的弹性胶体采用鼓形外轮廓设计，这种轮廓设计相比平直圆柱胶体，能够在承受角向偏移时拥有更大的形变余量，避免胶体局部应力过大导致的过早撕裂失效，胶体的材质通常选用耐油、耐老化的聚氨酯或者丁腈橡胶材质，根据不同的传动扭矩等级匹配不同邵氏硬度的胶体，在保证足够扭矩传递能力的同时，兼顾缓冲减震的性能。上下法兰的外缘做了等直径的环形凸边，刚好卡在弹性胶体的上下端面外缘，既能够限制胶体在大扭矩传递时的径向滑移，也能避免胶体在长期交变载荷下出现边缘脱层的问题。

　　从安装边界来看，该型号对应200规格的法兰外径，140的胶体高度参数，安装时需要预留的径向空间略大于法兰外径，轴向安装尺寸需要匹配上下法兰合装后的总高度，中心轴孔的加工公差通常选用H7级，能够适配常用的k6、m6公差的传动轴，装配时不需要加热或者专用压装工具，只需要将两侧轴分别插入上下法兰的中心孔，锁紧轴端的紧定螺钉或者键连接结构，再对角均匀拧紧法兰环布的连接螺栓即可完成安装，后期维护时只需要检查螺栓的预紧力以及弹性胶体的老化情况，不需要整体拆卸两侧的轴系部件，维护成本远低于刚性联轴器或者膜片联轴器。

　　在实际选型应用中，这类弹性门托结构需要根据传动系统的额定扭矩、最高转速、轴径尺寸以及偏移补偿量需求来匹配对应规格，不能超扭矩使用，否则会导致弹性胶体过早剪切失效，同时在有强腐蚀介质、极端高温的工况下，需要更换对应耐特殊介质、耐高温的胶体材质，常规工况下的使用寿命能够达到2万小时以上，能够有效降低传动系统的振动噪音，延长后端负载设备以及前端动力部件的轴承、密封件的使用寿命，在中小功率的传动场景中，是性价比极高的轴系连接方案。建模过程中需要重点关注法兰端面螺栓孔的位置度公差，保证上下法兰合装时螺栓能够顺利穿入，弹性胶体的鼓形曲面需要保证平滑过渡，避免应力集中的尖角结构，中心轴孔的同轴度需要控制在0.02mm以内，保证装配后轴系的转动平稳性，法兰凸台与法兰端面的垂直度也要满足形位公差要求，避免安装后出现轴系偏摆的问题。
