曼卡尔张量206适配WB安装调节支座结构

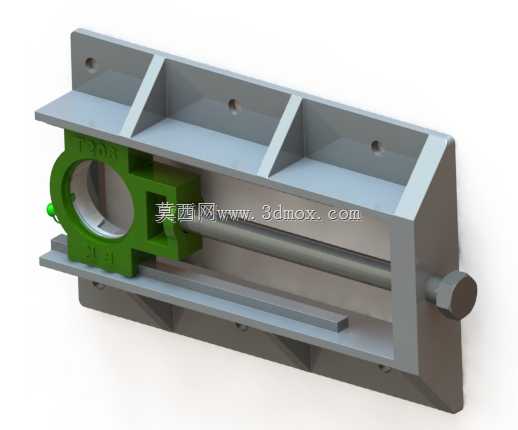

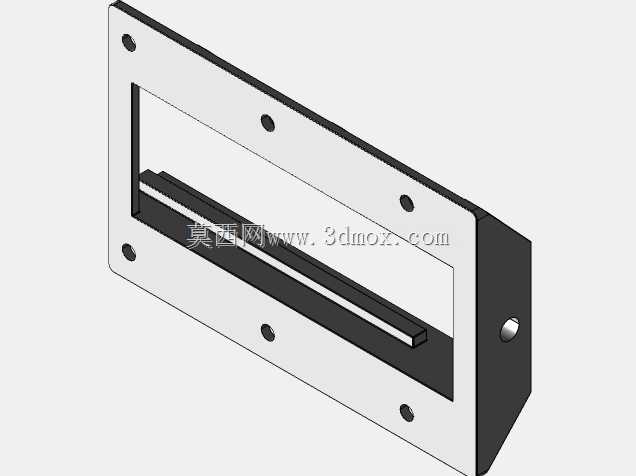

　　这套适配曼卡尔张量206型传感器的WB系列安装调节结构，主要面向工业产线中需要对传感检测单元做轴向位置微调的检测工位设计，常见应用场景覆盖带材输送线张力检测、卷材收放卷工位张力反馈、精密传动链张紧力监测等需要实时获取张紧力参数的工业现场，在包装机械、印刷设备、薄膜生产线、金属带材轧制辅线这类需要稳定张力控制的设备中，这类安装支座是传感单元可靠固定的核心配套构件。从结构功能来看，整套构件分为固定安装基座、滑动承载座、调节螺杆三个核心部分，固定基座采用带加强筋的槽型结构设计，背部的安装法兰面预留了沉头安装孔，可直接通过螺栓固定在设备的墙板或安装立面上，基座上下两侧的导向槽为滑动承载座提供平直的移动导向，筋板的布置完全贴合受力方向，

　　在传感器承受径向张紧载荷时，筋板可将受力均匀分散到整个安装基面，避免局部应力集中导致基座变形，影响检测精度。滑动承载座是直接固定传感器本体的部件，其内孔尺寸与206型传感器的安装止口完全匹配，周向预留的锁紧螺孔可将传感器牢牢固定在承载座上，避免设备运行过程中的振动导致传感器偏转移位，承载座两侧的导向凸台与基座的导向槽采用小间隙配合，既保证滑动过程无卡滞，又能限制承载座的周向转动，确保传感器检测方向始终与受力方向重合。端部的调节螺杆采用细牙螺纹设计，转动端部的滚花旋钮即可推动滑动承载座沿导向槽轴向移动，实现传感器安装位置的微调，这种细牙调节结构的调节精度可达0.1mm级别，完全满足张力传感器安装时的位置校准需求，

　　调整到位后可通过螺杆上的锁紧螺母锁死位置，避免设备运行时的振动导致位置偏移。从安装边界来看，固定基座的安装孔位间距按照通用工业设备的安装墙板标准孔距设计，不需要对现有设备做额外的打孔改造即可直接替换原有安装座，整体结构的外轮廓尺寸紧凑，不会与周边的传动辊、走线槽等周边构件产生干涉，基座底部预留的排屑缺口可避免生产过程中产生的粉尘、碎屑堆积在导向槽内，长期使用也不会出现滑动卡滞的问题。设计过程中充分考虑了现场安装的操作便利性，调节旋钮的位置设置在基座外侧，操作人员不需要拆卸周边防护即可完成位置调整，承载座与传感器的配合止口采用导入倒角设计，安装传感器时可快速对准就位，不需要反复调整角度。在受力传递路径上，

　　传感器承受的张紧力通过承载座直接传递到基座的导向筋上，调节螺杆仅承受调整时的轴向推力，不会持续承受工作载荷，有效避免了螺杆长期受力变形导致调节失效的问题，这种受力分离的设计思路大幅提升了整套结构的使用寿命，即使在长期满载荷运行的工况下，结构的形变量也能控制在传感器精度允许的范围内。针对工业现场可能存在的油污、粉尘环境，导向槽的配合面预留了润滑脂存储槽，定期补充润滑脂即可保证滑动顺畅，同时也能避免配合面出现锈蚀磨损，整套结构没有复杂的异形曲面，常规的铣削、钻孔加工即可完成所有零件的制造，加工成本低，后期维护更换配件也十分方便，不需要专用工具即可完成拆装。
