传感器配套圆形端盖结构设计

　　在工业传感检测类设备的配套结构设计中，这类圆形端盖是传感单元外侧防护与定位的核心零件之一，常应用在工业自动化产线的位置检测、位移传感、转速采集类传感器的端部封装场景，也可适配部分车载传感模块、工程机械状态监测传感单元的外侧防护需求。从实际使用场景来看，这类端盖直接安装在传感主体的壳体端部，一方面要为内部的敏感检测元件提供物理防护，隔绝生产现场的粉尘、切削液飞溅、轻微外力磕碰对内部精密传感结构的损伤，另一方面也要通过自身的型面结构，配合传感单元的检测端面完成安装定位，保证检测方向与被测部件的相对位置精度，避免因安装偏移导致的检测信号偏差。

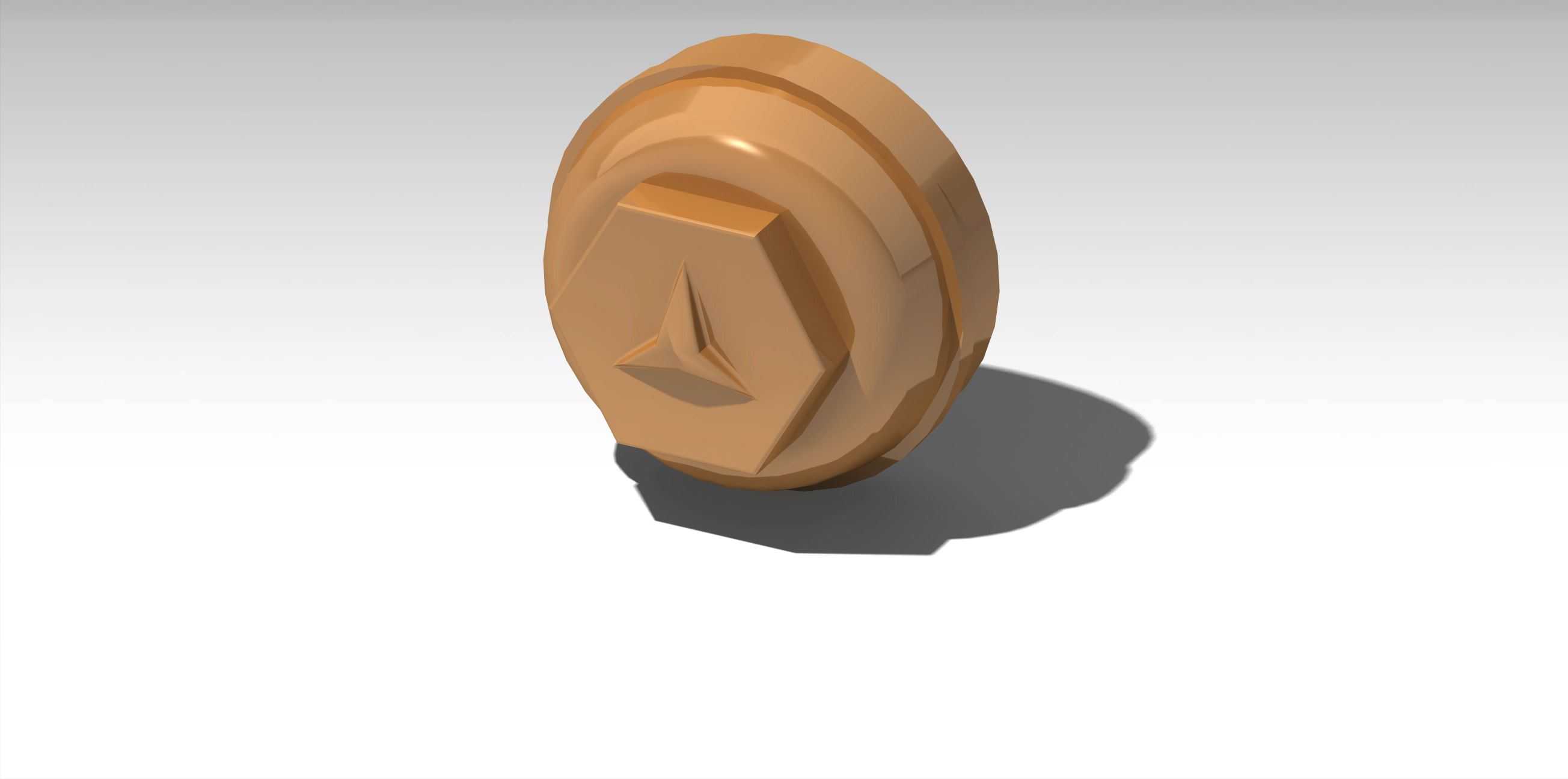

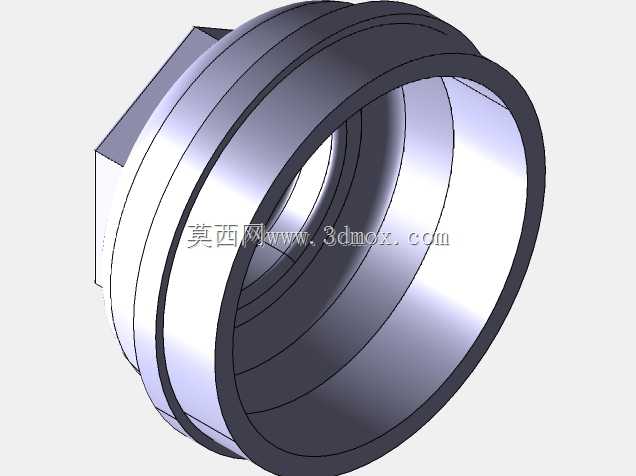

　　从结构设计思路来看，该端盖采用圆形回转主体搭配局部凸台的复合结构，主体的圆形轮廓适配多数圆柱型传感壳体的端部安装接口，外侧的环形凸棱结构主要用于安装时的限位，当端盖压入传感壳体端部时，凸棱与壳体端部的卡槽配合，可实现轴向位置的精准定位，无需额外调整即可保证端盖与内部传感元件的轴向间隙符合设计要求。端盖正面的多边形凸台结构，并非装饰性设计，一方面可作为安装时的受力位，方便工装夹持完成压装作业，避免安装过程中对端盖平整端面造成划伤，另一方面该凸台的型面与内部传感元件的定位基准匹配，可限制端盖安装后的周向转动，保证端盖上预留的检测窗口或标识方向始终与传感检测方向对齐，避免周向偏移带来的检测误差。凸台中心的三角型凹陷结构，主要用于安装后的方向识别，在设备维护拆装过程中，无需额外测量即可快速判断端盖的安装方向是否正确，降低现场维护的操作难度。

　　从外形尺寸与安装边界来看，该端盖的主体外径与配套传感壳体的内径采用过渡配合设计，配合公差控制在H7/k6区间，既可以保证压装后的连接强度，避免设备运行过程中因振动出现端盖松脱，也不会因过盈量过大导致压装时壳体变形，挤压内部的传感元件造成检测精度下降。端盖的轴向总厚度根据传感单元端部的预留空间设计，安装后端面与传感壳体端面齐平，不会额外占用安装空间，适配各类狭小安装位置的传感设备布置需求。端盖边缘做了小尺寸的圆角过渡处理，一方面可以去除机加工后的锐边，避免安装过程中划伤操作人员或损坏配套的密封胶圈，另一方面圆角结构也可以引导端盖顺利压入壳体，降低压装时的对位难度。

　　在功能特性层面，该端盖的结构设计兼顾了防护性能与安装便利性，整体无多余的镂空或薄弱结构，可承受常规工业场景下的外力冲击，表面的平整区域可根据需求喷涂标识或激光打标，标注传感器的型号、检测方向等关键信息。端盖与壳体配合的环形面可预留密封胶圈的安装槽位，配合O型密封圈可实现IP65级别的防护能力，满足多粉尘、有液体飞溅的工业现场使用需求。不同于普通的平端盖结构，该端盖的局部凸台结构强化了端面的结构强度，即使在安装时受到不均匀的压装力，也不会出现端面凹陷变形的问题，可长期保持与内部传感元件的相对位置稳定，保障传感器长期运行的检测精度。在实际建模过程中，这类零件需要重点关注配合面的尺寸精度、凸台与主体的同轴度要求，以及各过渡位置的圆角处理，避免应力集中导致的端盖开裂问题，同时要兼顾加工工艺性，主体回转面可通过车削一次加工成型，正面的凸台结构可通过铣削加工完成，无需特殊的加工工艺，适合批量生产加工。
