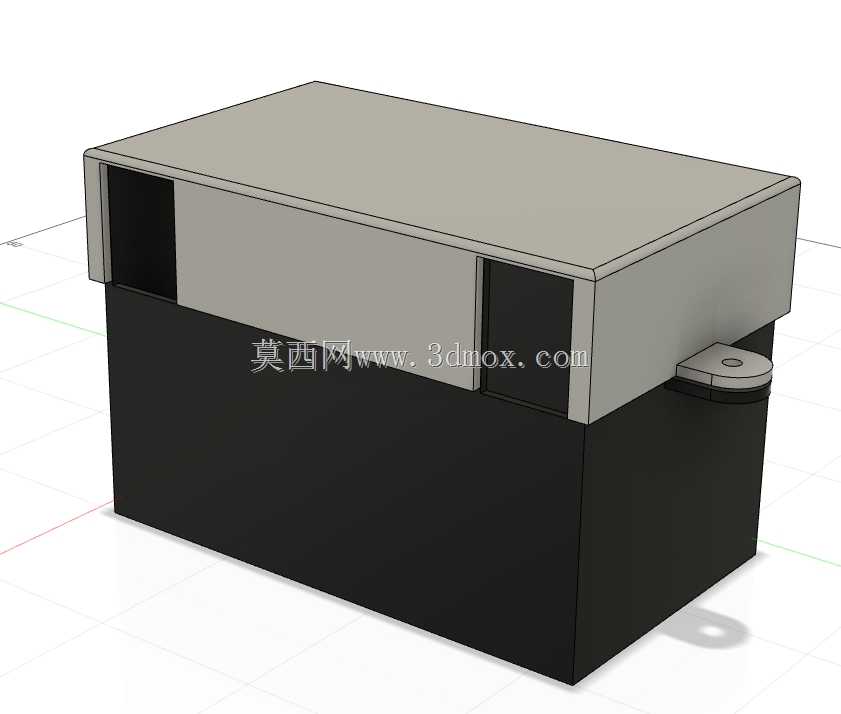

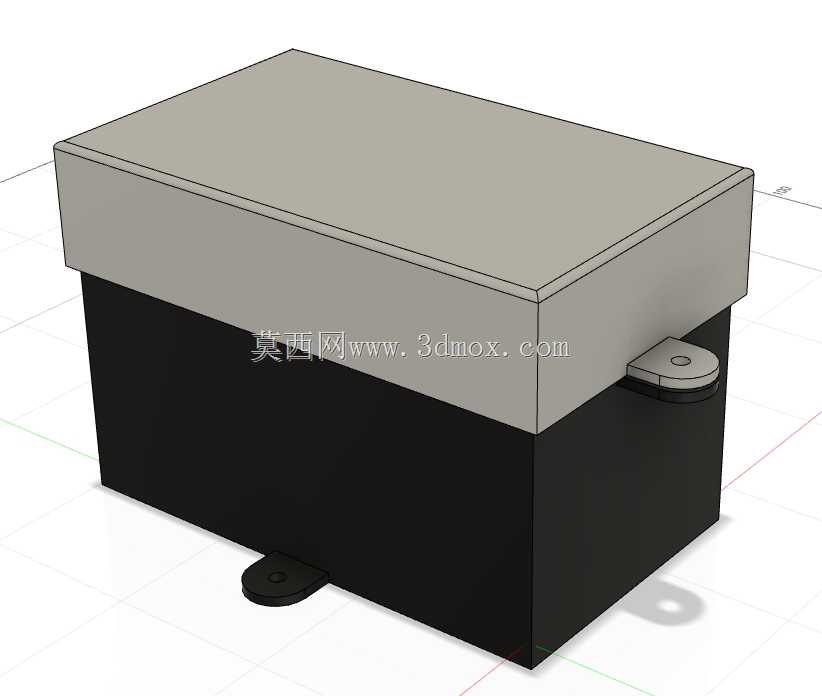

FSM配套铅酸蓄电池防护箱体结构

　　在小型移动储能、户外便携设备、小型竞赛类载具的供电系统搭建中，铅酸蓄电池的防护与固定一直是结构设计环节容易被忽略却直接影响供电可靠性的部分，这款铅酸蓄电池箱正是针对这类场景开发的配套承载结构。不同于常规工业场景下敞开式的电池架布局，这类小容量铅酸电池的应用场景往往伴随颠簸、偶发的液体泼溅、安装空间紧凑的问题，箱体首先承担的是物理防护作用，将铅酸电池的极柱、壳体完全包覆在内，避免外部硬物直接磕碰电池本体导致壳体开裂、电解液渗漏，同时也能减少日常运维中工具误触极柱引发的短路风险。从结构设计逻辑来看，箱体采用上下分体式扣合结构，下壳体为深度容腔结构，侧壁做了等厚的壁厚设计，既保证足够的结构强度容纳电池重量，

　　也不会因为壁厚冗余占用过多内部空间，上盖为平板式扣合结构，和下壳体的配合面做了贴合止口，扣合后不会出现横向错位，不需要额外增加复杂的密封结构就能满足日常防尘防泼溅的使用需求。安装结构的设计充分考虑了不同安装面的适配性，箱体底部和侧部分别设置了带安装孔的固定耳，固定耳和箱体本体做了一体化的过渡加强，避免安装锁紧时应力集中导致固定耳断裂，安装孔的孔径适配常规的自攻螺丝、螺栓固定规格，既可以将箱体通过底部固定耳锁附在设备的水平安装底板上，也可以通过侧部固定耳挂装在垂直的安装立面上，适配不同设备内部的空间布局。在实际选型适配时，需要先确认内部容腔的长宽高尺寸和所用铅酸电池的外形尺寸匹配，预留出极柱接线的操作空间，

　　避免上盖扣合后挤压接线端子导致绝缘破损；安装边界上需要注意，固定耳的突出位置需要预留至少螺栓头直径的操作空间，方便现场安装时工具伸入锁紧，箱体侧壁和周边其他元器件之间建议预留不小于5mm的间隙，既方便布线，也能避免电池工作时的轻微温升影响周边敏感元件。不同于开模注塑的量产电池盒，这款结构的壁厚均匀性、转角处的圆角过渡都做了优化，不管是采用3D打印打样验证，还是采用薄板折弯、注塑开模的方式量产，都能直接沿用结构参数，不需要做大幅修改。日常使用中，这类箱体除了承载铅酸电池，也可以根据内部空间大小，搭配小型的保险丝、接线端子等配电元件，做成集成化的小型供电单元，减少设备内部的零散布线，提升整体装配效率。针对FSM类载具的使用场景，

　　箱体的外形做了切角处理，避免尖锐边角在装配、维护过程中划伤操作人员或者线束，固定耳的位置也避开了载具上的原有安装点位，不需要对原有设备结构做打孔修改就能直接适配安装。结构设计上没有多余的装饰性特征，所有的结构特征都服务于安装、防护、扣合的实际功能，没有冗余的壁厚或者凸起结构，能最大限度控制整体重量，对于对重量敏感的移动类设备来说，这一点尤为重要。在做三维建模适配时，可以直接基于这个箱体的安装孔位调整内部容腔尺寸，适配不同容量的铅酸电池，不需要重新设计外部安装结构，能大幅缩短衍生型号的开发周期。
