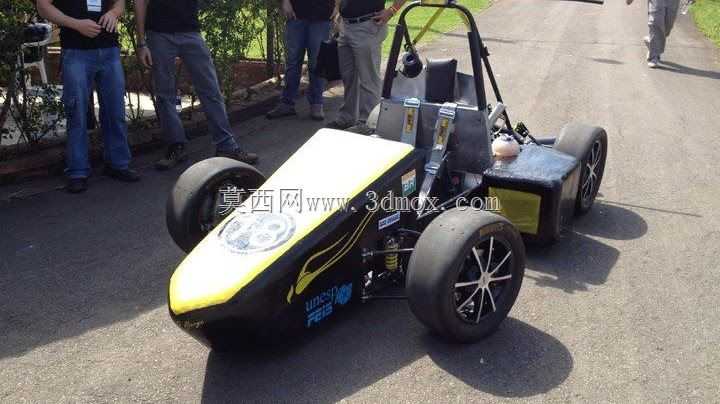

方程式赛车FX2德尔福吉钢管车架结构

　　这套钢管桁架式车架结构，面向学生方程式赛事的参赛车辆开发，核心服务于赛事场景下的整车承载需求，是赛车上所有子系统的安装基体。从实际赛事应用来看，这类车架需要兼顾多维度的工程约束，首先是碰撞安全边界，方程式赛事对驾驶舱的溃缩空间、侧向防撞结构、前部吸能区都有明确的规则要求，设计时围绕驾驶舱周边的钢管排布做了针对性强化，驾驶舱区域的钢管采用更高规格的管径与壁厚，在驾驶员躯干、头部周边形成连续的封闭受力环，避免碰撞时结构侵入生存空间。

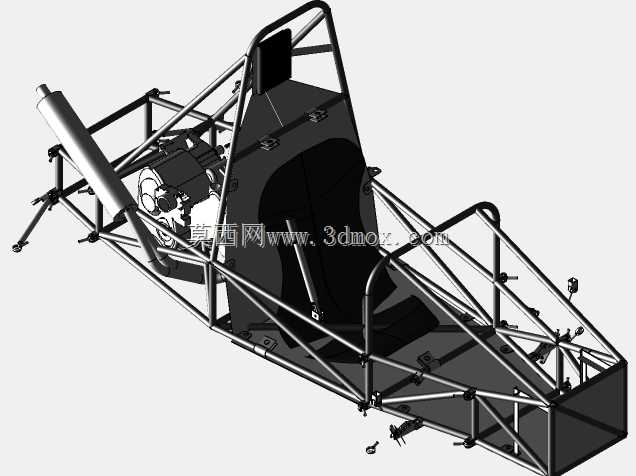

　　从功能特性上看，这套车架采用空间管阵布局，区别于量产车的承载式车身，所有载荷都通过钢管节点传递，前部预留的安装位可以直接固定前悬摇臂、转向机、制动总泵等部件，后部的结构专门适配动力总成的安装，图中可见的动力单元安装支座，直接焊接在主环后部的斜撑结构上，能够把动力输出的扭矩、后悬传递的路面冲击直接分散到整个车架的受力网络中，避免局部应力集中。车架侧面的结构预留了侧箱、散热系统的安装点位，上部的防滚环结构完全满足赛事的防滚要求，防滚环顶部的安装位可以固定赛车的头枕、进气口、赛事数据采集设备的安装支架。

　　设计思路上，这套结构优先做了受力路径的优化，所有主要受力钢管都沿着载荷传递方向布置，减少不必要的弯折，在保证刚度的前提下尽可能控制整体重量——钢管桁架结构的优势就在于可以根据受力大小调整不同位置的管材规格，受力大的主环、前后悬安装点位置用厚壁钢管，受力较小的覆盖件安装支架位置用薄壁管材，在刚度、强度、重量三者之间找到平衡。驾驶舱的开口尺寸完全按照赛事规则设定，保证驾驶员佩戴头盔、穿戴赛用装备后有足够的操作空间，同时座椅的安装点位做了多组预留孔位，可以适配不同身高的驾驶员调整坐姿，满足赛事中不同车手的驾驶习惯调整需求。

　　安装边界方面，车架前部的防撞结构伸出长度符合赛事规则的前悬尺寸限制，前部的安装点坐标统一按照整车总布置的硬点设定，前悬上下摇臂的安装孔位同轴度公差控制在合理范围，避免装配后出现悬架运动干涉。后部的动力总成安装支座的定位尺寸完全匹配所搭载的动力单元接口，不需要额外做转接支架就能完成动力总成的固定，传动轴的通过空间在设计时就做了预留，避免动力输出时传动轴和车架结构发生运动干涉。车架底部的结构预留了底板、扩散器的安装孔位，所有孔位都采用统一的安装标准，方便后期覆盖件的快速拆装维护。侧向的防撞结构突出驾驶舱侧面一定距离，在发生侧面碰撞时可以先于驾驶舱接触障碍物，通过结构变形吸收冲击能量，保护驾驶员安全。

　　从实际装配的角度看，这套车架的所有钢管节点都采用相贯线切割处理，焊接时的贴合度更高，焊接后的结构强度更有保障，不需要额外做过多的补焊加强就能满足赛事中的强度要求。车架上的所有安装支座都在焊接时通过工装保证定位精度，避免焊接变形导致后续部件无法装配，比如转向机的安装面平面度、悬置点的位置度都在设计时做了公差要求，保证装配后转向系统、悬架系统的几何参数和设计值一致，避免出现四轮定位参数偏差、转向卡滞等问题。车架后部的结构还预留了排气系统的安装空间，图中可见的侧置排气安装位，能够固定排气前段，避免排气振动传递到车架上引发共振。
