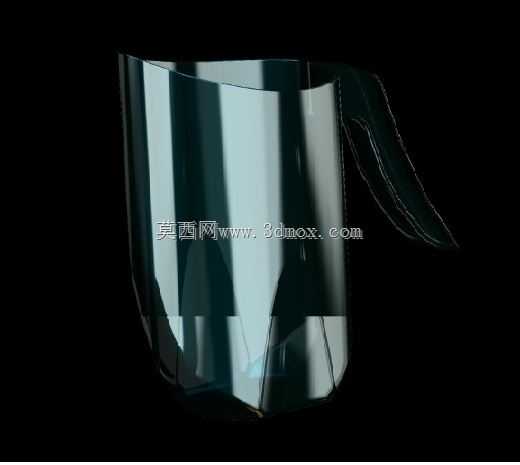

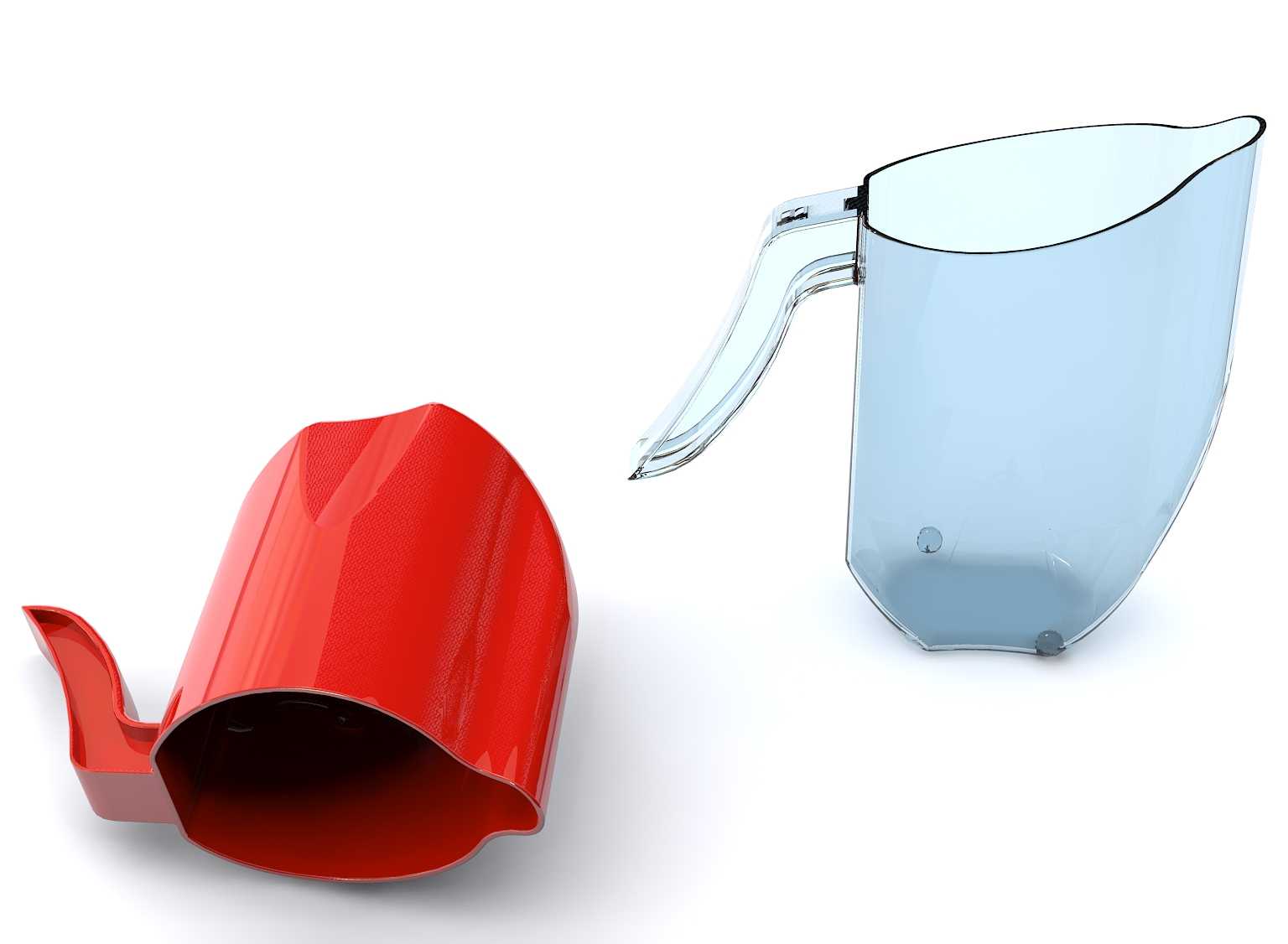

带把手透明塑料水杯结构设计

　　日常餐饮场景里，这类带把手的透明塑料水杯是高频使用的器具，不管是连锁饮品店的外带盛装、办公场景的饮水使用，还是家庭日常的饮品盛放，都能见到这类结构的身影。做这个结构设计的时候，最先要考虑的是手持使用的受力边界，杯身整体做了略带锥度的筒型设计，上宽下窄的形态一方面适配叠放收纳的需求，堆叠时相邻杯体的嵌套深度控制在整体高度的五分之一，既不会因为嵌套过深导致取用卡顿，也不会因为嵌套太浅在堆叠运输时出现滑落。杯壁的厚度做了均匀化处理，通体壁厚保持在1.2mm，这个厚度是兼顾透光度、结构强度和注塑成型周期的平衡值，太薄的话盛装高温饮品时容易出现形变，太厚则会增加材料成本，同时注塑冷却阶段容易出现缩痕影响外观透光度。

　　把手部分和杯身做了一体化的衔接设计，衔接位置做了R3的圆角过渡，避免直角位置出现应力集中，日常手持拎取装满水的杯体时，应力会顺着圆角分散到杯身侧壁，不会在衔接根部出现开裂。把手的内圈尺寸按照成年人手指握持的平均尺寸设计，握持空间的净宽度留足35mm，即使是手部尺寸偏大的使用者，也能顺利将手指伸入把手内侧完成握持动作，把手的截面做了椭圆形的弧面处理，没有尖锐的棱边，长时间握持也不会出现硌手的问题。杯口位置做了加厚的卷边设计，卷边的厚度比杯壁厚0.8mm，一方面提升杯口的结构强度，日常使用中偶尔的磕碰不会导致杯口开裂变形，另一方面饮用时卷边的弧面贴合唇部，接触感更顺滑，不会出现薄边割嘴的问题。杯底位置做了内凹的防滑底圈，

　　底圈突出杯底平面0.5mm，放置在光滑的桌面时，底圈首先接触接触面，减少杯底和桌面的接触缝隙，即使桌面有少量水渍，也能依靠底圈的贴合度提升放置稳定性，避免出现打滑侧翻。设计过程中还要考虑注塑成型的脱模角度，杯身整体的脱模斜度控制在1.5度，这个角度既不会让杯身上下口径差过大影响外观协调性，也能保证注塑完成后顺利脱模，不会出现杯壁划伤的问题。透明材质的应用要求整个外表面不能有明显的熔接痕，所以浇口位置设计在杯底的中心位置，熔融的塑料从底部中心向四周均匀填充，最后在杯口位置完成排气，能最大程度减少外观面的熔接痕，保证整体的通透视觉效果。实际使用场景中，这类杯体需要适配常见的杯盖尺寸，所以杯口的外径尺寸严格控制在通用口径范围内，

　　和市面上常见的平盖、拱盖都能实现过盈配合，密封性能满足盛装60摄氏度饮品时不渗漏的要求。把手的承重设计按照满杯盛装1.2L液体的载荷做校核，在把手最远端施加15N的静载荷时，衔接位置的形变量控制在0.2mm以内，不会出现永久形变。考虑到餐饮场景的清洁需求，整个杯体的内表面没有多余的凹槽和凸起，冲洗时水流可以顺着锥面顺利流下，不会有残留的积液死角，不管是手工清洗还是商用洗碗机清洗，都能保证清洁无死角。杯身的高度设计也参考了常规杯架的安装尺寸，整体高度适配车载杯架、桌面杯架的容纳深度，放置时不会因为过高出现重心不稳倾倒的问题。
