带颈凸缘法兰式轮毂连接座结构

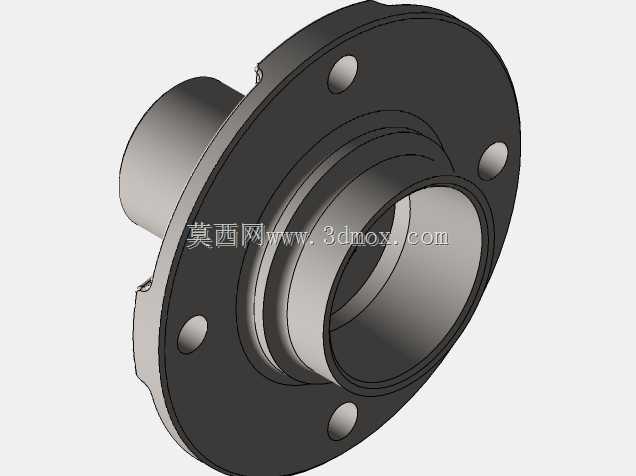

　　该零件属于轴系与机座连接的过渡承载构件，常见于中小型传动设备、输送线辊筒支撑端、农用机具轮组连接部位，核心作用是实现旋转轴与固定机架的刚性衔接，同时承担径向载荷与部分轴向倾覆力矩的传递。从结构设计逻辑来看，整体采用带颈对焊法兰的衍生构型，一侧延伸出的空心圆柱段为轴套配合区，内孔预留了与旋转轴过渡配合的公差带，内壁粗糙度要求控制在Ra1.6以内，保证轴件装入后同轴度偏差不超过0.02mm，避免高速运转时出现偏磨抖动。法兰盘本体采用等厚度圆盘设计，沿圆周均匀分布4个贯通安装孔，孔位分度圆直径与配套机架的安装螺柱孔距完全匹配，安装孔采用锪平工艺处理端面，确保螺栓锁紧时接触面贴合率不低于85%，防止长期受载后螺栓松动。

　　设计阶段特意在轴套与法兰盘衔接位置做了R3的圆角过渡，避免直角应力集中导致的疲劳断裂，针对承受交变载荷的使用场景，该过渡区域的金相组织要求做调质处理，硬度控制在HB220-250区间，兼顾强度与韧性。从安装边界来看，法兰盘最大外径为适配安装空间做了限位设计，安装后外缘与周边护罩的最小间隙保留5mm以上，避免运转过程中出现剐蹭；延伸轴段的长度根据轴端插入深度确定，保证轴件装入后轴肩与轴套端面完全贴合，键槽位置与轴上键槽对齐后，平键装入的侧向间隙控制在0.01-0.03mm之间，实现扭矩的平稳传递。实际应用中，该类构件常配套深沟球轴承使用，轴套外圆可直接作为轴承内圈的定位轴肩，法兰盘端面则承担轴承外圈的轴向限位，

　　省去了额外的轴套挡圈零件，简化了整体装配流程。建模过程中，先绘制法兰盘与轴段的回转截面做旋转凸台，再阵列生成圆周分布的安装孔，最后对所有锐边做C0.5的倒角处理，既去除加工毛刺，也避免装配时划伤操作人员。针对不同使用场景的载荷差异，若用于重载工况，可将安装孔数量提升至6个，同时加大轴段壁厚，提升整体抗扭截面系数；若用于轻载输送场景，可适当减薄法兰盘厚度，在保证强度的前提下降低零件重量。需要注意的是，该零件的安装端面与轴套内孔的垂直度公差需控制在0.015mm以内，否则会导致轴系安装后出现别劲现象，大幅提升轴承的运转阻力，缩短整体使用寿命。在做三维装配校验时，需重点核对安装孔的位置度、轴段长度与机架安装腔的深度匹配性，避免出现装配干涉，同时要预留螺栓装入的操作空间，保证锁紧工具能够正常作业。
