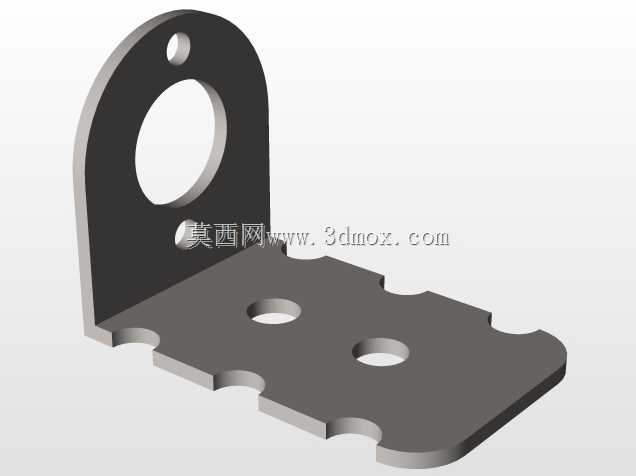

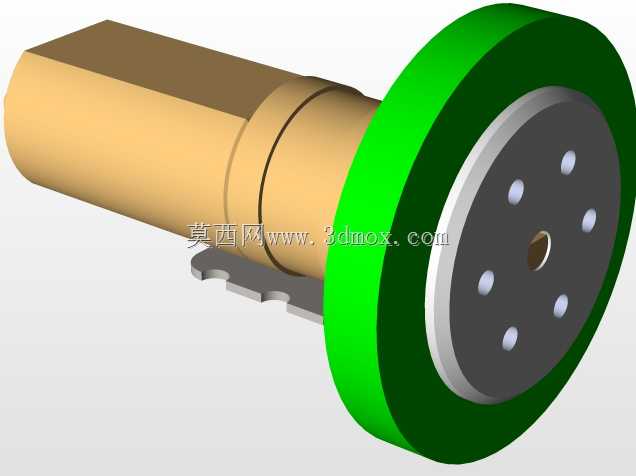

L型传感器安装固定折弯支架结构

　　这款L型折弯支架是传感器配套安装的核心承载构件，日常在工业传感检测工位、自动化生产线检测单元、小型设备传感模组固定场景中应用广泛，主要作用是为光电类、接近类等圆柱型传感器提供稳定的安装基准，抵消设备运行过程中产生的振动偏移，保证传感器检测位置的精度一致性。从结构设计来看，整体采用等厚钣金折弯成型，垂直立板与水平底板呈90度直角布局，折弯处做了小半径圆角过渡，既避免折弯过程中出现应力集中导致的板材开裂问题，也能消除安装时的锐边割手隐患。垂直立板上部开设大直径中心通孔，尺寸适配常规M18规格圆柱传感器的穿装需求，孔位边缘预留足够的传感器锁紧螺母贴合面，保证传感器锁紧后不会出现偏转；立板中心孔上方额外设置一个小圆孔，

　　可用于穿装传感器线缆的固定扎带，或是作为辅助定位销孔，在调试阶段临时固定支架位置，避免反复调整时出现基准偏移。水平底板作为整个支架的安装承载面，沿长度方向开设两个等直径的圆形安装通孔，孔位间距匹配工业铝型材的标准槽距，也适配普通钢板安装面的常规螺栓孔布局，可直接通过内六角螺栓完成支架与安装基面的锁紧固定；底板的三个自由边均做了半圆缺口设计，这些缺口并非装饰结构，一方面是在不降低底板结构强度的前提下减少板材用料，降低零件自重，另一方面缺口位置可作为侧边走线的让位空间，当多组传感器并排安装时，线缆可从缺口处规整排布，避免线缆堆积在支架底部影响安装平整度。设计阶段需要重点把控几个尺寸边界：首先是垂直立板的高度，要保证传感器安装后，

　　检测端面伸出支架的距离满足检测盲区要求，不会因为支架遮挡导致传感器检测失效；其次是水平底板的安装孔中心到立板折弯边的距离，要预留足够的扳手操作空间，避免锁紧安装螺栓时扳手与立板发生干涉；另外折弯后的垂直度公差需要控制在0.1mm以内，否则传感器安装后会出现检测角度偏斜，导致检测距离出现偏差，尤其是对射型传感器配对安装时，支架的垂直度偏差会直接导致对射信号无法正常触发。实际选型使用时，需要根据所用传感器的外径匹配立板中心孔的尺寸，根据安装基面的螺栓孔位确认底板安装孔的孔距是否适配，同时要确认支架的板材厚度满足承载要求，常规小型传感器应用场景下2mm厚度的冷轧钢板折弯即可满足强度需求，若设备振动幅度较大，

　　可适当增加板材厚度或是在折弯处增加加强筋结构，进一步提升支架的抗振性能。这类支架的建模过程需要注意钣金折弯系数的设置，保证展开后的下料尺寸准确，避免折弯后出现孔位偏移、立板高度超差的问题，底板边缘的半圆缺口要与安装孔位保持足够的安全距离，避免缺口处的应力集中导致安装锁紧时底板出现变形。
