老式手摇齿轮传动木工钻孔工具结构

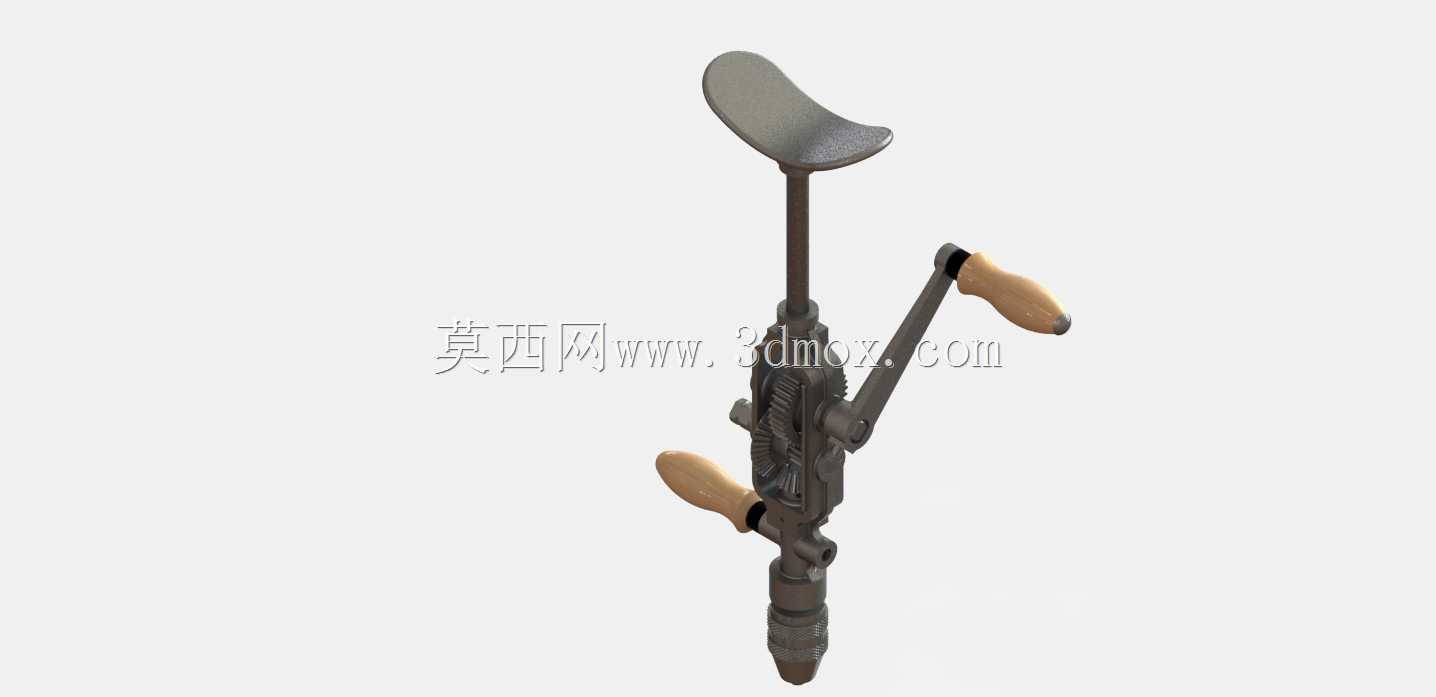

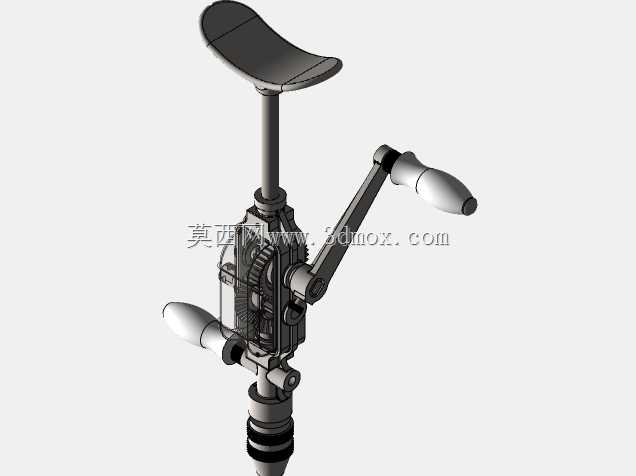

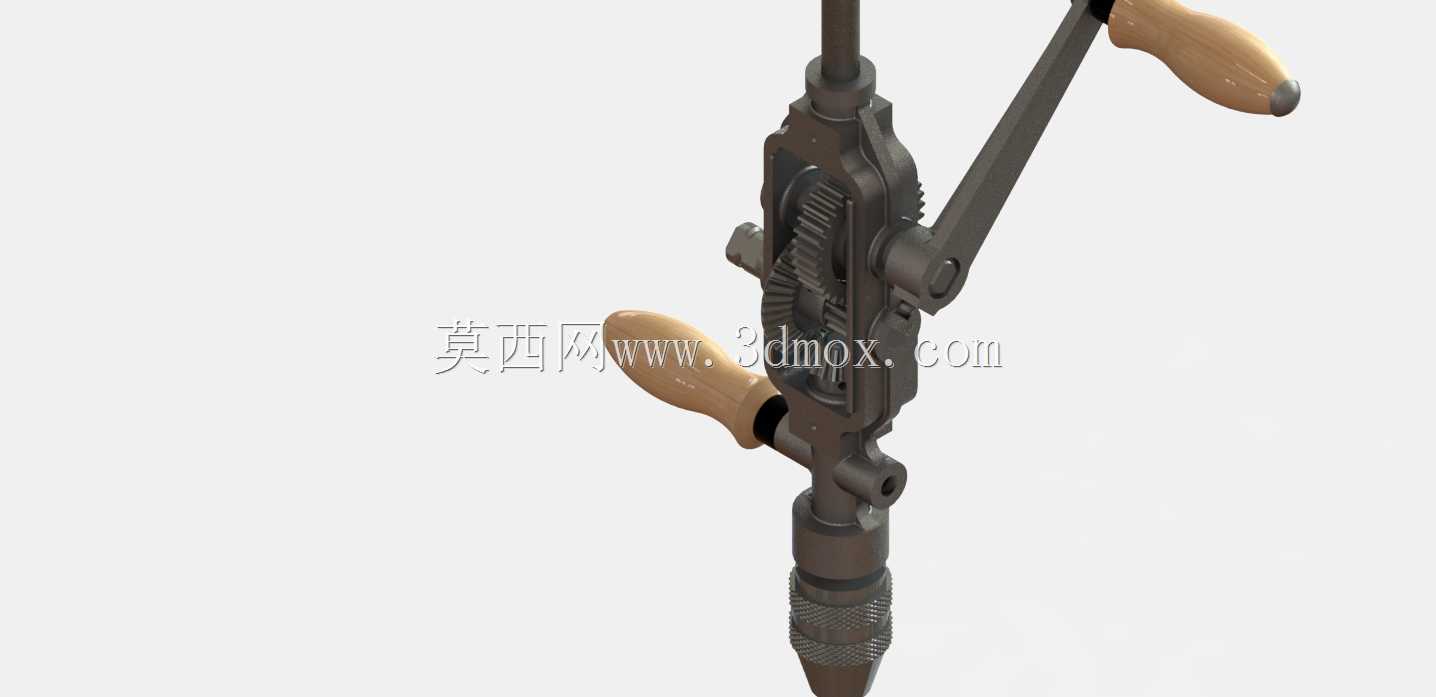

　　在无电力供应的野外木工作业、传统家具维修、狭小空间内的精细打孔场景中，这类手摇钻孔工具至今仍有不可替代的使用价值，无需外接电源、无漏电风险，操作时的进给力完全由操作人员自主控制，对薄木片、软质塑料、薄铝板等易变形材料的打孔作业适配性极强，不会出现电动工具高速进给导致的材料劈裂、孔位边缘崩边问题。从结构设计逻辑来看，整套传动机构采用闭式齿轮箱布局，内部为直齿圆柱齿轮传动组，摇臂与主动齿轮同轴连接，操作人员转动侧置木柄时，主动齿轮带动从动齿轮实现转速提升，从动齿轮与输出端的钻夹头同轴固定，最终将摇臂的低转速大扭矩输入，转化为钻夹头端的高转速低扭矩输出，传动比经过匹配调校，操作人员以每分钟60转的速度转动摇臂时，

　　钻夹头端可获得每分钟三百转左右的转速，足以应对常规木材、软金属的钻孔需求。握持结构采用双木柄设计，顶部的固定木柄用于作业时施加轴向进给力，侧置的摇臂木柄做了圆弧收腰处理，贴合手掌握持曲线，长时间转动作业时不易磨手，木柄与金属支架的连接部位采用滚花销轴固定，避免作业过程中木柄松脱晃动。钻夹头采用三爪自定心结构，夹持范围覆盖0.6mm到6mm的直柄钻头，夹头外圈做了网纹滚花处理，无需专用扳手即可徒手拧紧或松开，更换钻头的操作十分便捷，夹头与输出轴的连接采用锥面过盈配合，传递扭矩时不会出现打滑空转的问题。整个金属主体采用铸铁一体成型的支架作为承载基础，齿轮组全部内置在支架的空腔内，外部无裸露传动部件，作业时不会卷入衣物、木屑，

　　使用安全性更高，支架上的齿轮轴孔经过铰削加工，轴与孔的配合间隙控制在0.02mm以内，转动摇臂时无明显旷量，钻孔过程中钻夹头的径向跳动量可控制在0.1mm以内，能保证钻出的孔位圆度与直线度满足常规装配要求。从安装边界与外形尺寸来看，整套工具收拢状态下总长度约380mm，摇臂展开后的最大回转半径为120mm，作业时仅需要预留直径250mm的操作空间即可完成全行程转动，在柜体内部、狭窄龙骨间隙等电动工具无法伸入的场景下，可顺利完成钻孔作业。工具整体重量约1.2kg，单手握持即可完成操作，顶部木柄的端面做了圆弧过渡，施加轴向压力时手掌受力均匀，不会出现局部压痕。在实际使用过程中，针对不同硬度的加工材料，

　　可通过调整摇臂转动速度与轴向进给力匹配切削参数：钻削硬木时降低摇臂转速、适当加大进给力，可避免钻头过热退火；钻削软木、塑料件时提高摇臂转速、减小进给力，可获得更光滑的孔壁。这套结构的设计充分考虑了手动工具的耐用性需求，所有传动齿轮均采用调质处理，齿面硬度达到HB220-250，正常使用情况下齿轮寿命可达上万小时，支架表面做了发黑防锈处理，在潮湿的木工车间环境下存放也不易生锈。与电动手电钻相比，这类手摇钻孔工具的噪音极低，作业时的噪音值低于40分贝，在需要静音作业的室内装修、文物修复场景中不会产生噪音干扰，同时不存在电池亏电、电源线牵绊的问题，可随时取用开展作业。结构上没有易损的电子元件、电机碳刷等部件，仅需要定期在齿轮啮合部位、转轴配合处加注少量润滑脂即可长期维护使用，维护成本极低，对于经常在无电场景开展作业的木工、维修人员、户外安装人员来说，是十分可靠的备用钻孔工具。建模过程中对齿轮的齿形参数、轴的配合公差、木柄的曲面造型都做了1:1还原，可直接用于手动工具的结构改进、传统五金产品的复刻设计参考，也可用于五金工具类的产品展示、装配工艺演示场景。
